إجابة سريعة
قم بتجميع Bruiser EXP مقاس 7.5" عن طريق التركيب الجاف للهيكل الجوي المزود بالفتحات مسبقًا، وتركيب الزعانف عبر الجدار، وتثبيت نظام MMAS. يشرح هذا الدليل كل خطوة مع مأزق شائع يجب تجنبه.
لماذا الهيكل الجوي المزود بالفتحات مسبقًا مهم
يتم شحن Bruiser EXP بهيكل جوي مزود بفتحات مسبقًا من المصنع، مما يوفر ساعات من القطع ويضمن محاذاة فتحات الزعانف تمامًا مع حامل المحرك. تقلل هذه الدقة من خطر عدم محاذاة الزعانف - وهو سبب شائع لعدم الاستقرار أثناء الطيران. ركز على التركيب الجاف لكل قطعة قبل وضع الإيبوكسي؛ بمجرد أن يتماسك الغراء، يكاد يكون من المستحيل إجراء التعديلات.
مقايضات تركيب الزعانف عبر الجدار
يعمل البناء عبر الجدار (TTW) على ربط كل زعنفة مباشرة بحامل المحرك، مما يخلق مفصلًا أقوى من الزعانف المثبتة على السطح. المقايضة هي ملاءمة أكثر إحكامًا تتطلب محاذاة دقيقة وعمل شرائح. إذا تخطيت الشرائح الداخلية، فقد تنفصل الزعانف أثناء الاحتراق عالي الدفع. خطط لوقت إضافي للشرائح الداخلية والخارجية.
خطوات البناء
- التركيب الجاف لجميع الأجزاء: قم بترتيب الهيكل الجوي المزود بالفتحات مسبقًا، وحامل المحرك، وحلقات التوسيط، والزعانف. أدخل كل زعنفة في فتحتها لتأكيد الملاءمة المحكمة دون إجبار. ضع علامات على خطوط المحاذاة على الهيكل الجوي بقلم رصاص. الزعنفة التي تتعثر أو تتأرجح الآن ستسبب مشاكل لاحقًا؛ قم بصنفرة حواف الفتحة قليلاً للحصول على انزلاق سلس.
- تجميع حامل المحرك و MMAS: قم بلصق أنبوب MMAS (نظام محاذاة حامل المحرك) المركزي في حلقة التوسيط الخلفية أولاً. أدخل الحلقة الأمامية في مكانها، ثم قم بلصق التجميعة بالإيبوكسي في الهيكل الجوي. حافظ على توسيط الحامل عن طريق تدوير الهيكل الجوي والتحقق من وجود فجوة متساوية من جميع الجوانب. إذا انحرف الحامل عن المركز، فقد يطير الصاروخ بشكل غير متماثل. استخدم رقصة توسيط أو شيمات لتثبيت المحاذاة أثناء معالجة الإيبوكسي.
- تركيب الزعانف عبر الجدار: ضع الإيبوكسي على الحافة الجذرية لكل زعنفة وأدخلها من خلال فتحتها حتى تلامس حامل المحرك. امسح الإيبوكسي الزائد الذي يخرج. اترك الزعانف واقفة عموديًا بينما يتماسك الغراء، باستخدام مربع للتحقق من محاذاة 90°. من الأخطاء الشائعة وضع الكثير من الإيبوكسي على الحافة الجذرية، مما قد يقطر داخل الهيكل الجوي ويضيف وزنًا. استخدم طبقة رقيقة ومتساوية.
- وضع الشرائح الداخلية والخارجية: بعد تثبيت الزعانف، ضع خطًا من الإيبوكسي على طول كل مفصل داخل الهيكل الجوي (يمكن الوصول إليه من خلال الطرف الأمامي المفتوح) وخارجه على طول خط التماس بين الزعنفة والهيكل الجوي. شكل الشرائح بأداة مدورة أو بإصبعك مغموس في الكحول. تخطي الشرائح الداخلية يقلل من قوة المفصل؛ قد تتشقق الشرائح الخارجية الرقيقة تحت الدفع. استهدف نصف قطر أملس بحجم قلم رصاص تقريبًا.
- تركيب نظام الاسترداد والإلكترونيات: بمجرد معالجة كل الإيبوكسي، مرر حبل الصدمات عبر حلقة التوسيط الأمامية وأرفق المظلة. قم بتركيب مقياس الارتفاع أو شحنة القذف في الحجرة المخصصة. قم بإجراء اختبار أرضي لشحنة القذف قبل إغلاق الهيكل الجوي. نسيان اختبار شحنة القذف قبل التجميع النهائي هو السبب الرئيسي لهبوط الصواريخ بشكل غير صحيح. اختبر دائمًا مع إزالة مخروط الأنف.
حقائق المنتج
-

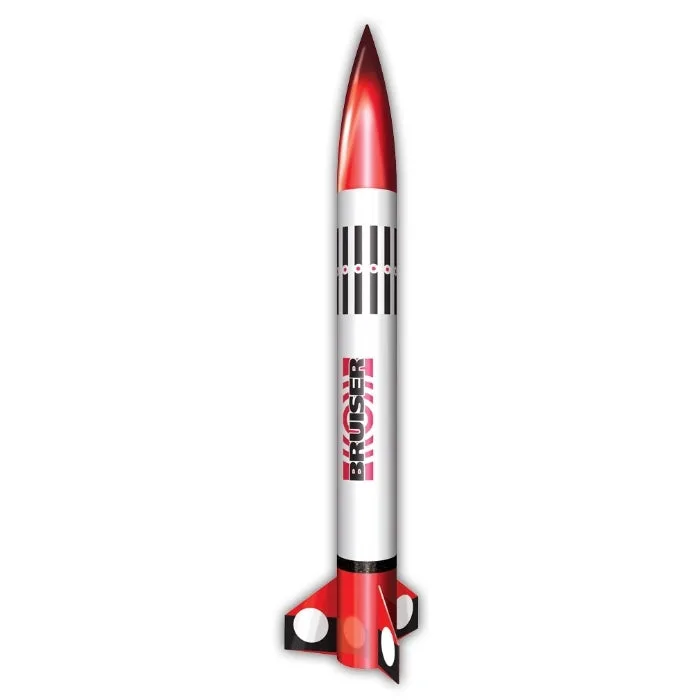

Bruiser EXP مقاس 7.5": الهيكل الجوي المزود بالفتحات مسبقًا من المصنع وبناء الزعانف عبر الجدار هما قياسيان. ستوفر وقت القطع وتحصل على رابطة أقوى بين الزعنفة وحامل المحرك، وهو أمر ضروري لرحلات المستوى 2.
Bruiser EXP مقاس 7.5"
