إجابة سريعة
بالنسبة لمعظم مالكي Subaru WRX VB، اشترِ أولاً طقم أنابيب يتوافق مع قلب المبرد الداخلي وتخطيط جسم الخانق، ثم اختر جودة المشابك والوصلات ثانياً. إذا كنت تخطط لاستخدام قلب تدفق عمودي، تأكد من أن المدخل والمخرج على نفس الجانب قبل الطلب. إذا كنت ستبقي الموقع الأصلي، ركز على مسار أنابيب الشحن، والأطراف الملتفة، والمشابك ذات الشد الثابت بدلاً من مطاردة أكبر قطر.
طقم أنابيب المبرد الداخلي الأمامي يكون جيداً بقدر ملاءمته. على Subaru WRX VB، يحدد مسار أنابيب الشحن ومواضع مدخل ومخرج القلب وأحجام الوصلات ما إذا كان التركيب مهمة عطلة نهاية أسبوع أم مشروع تصنيع. يمنحك هذا الدليل قواعد قرار ملموسة لاختيار أنابيب المبرد الداخلي التي يحتفظ بها مالكو WRX VB فعلياً.
ستجد مجموعات تُباع حسب قطر الأنبوب وعدد المشابك ومادة الوصلة، لكن هذه أمور ثانوية مقارنة بسؤال واحد: هل الأنابيب متوافقة مع قلب الشاحن والجسم الخانق اللذين تستخدمهما؟ استخدم القواعد أدناه لتضييق خياراتك قبل مقارنة التشطيبات أو الأسماء التجارية.
طابق الأنابيب مع قلب المبرد الداخلي قبل أي شيء آخر
ابدأ بالقلب، وليس بالأنابيب. القلب ذو التدفق الرأسي يضع المدخل والمخرج على نفس الجانب، مما يغير مسار أنبوب الشحن تمامًا مقارنة بتصميم الواجهة الأمامية القياسي. إذا اشتريت الأنابيب أولاً والقلب ثانيًا، فمن المرجح أن ينتهي بك الأمر بوصلة غير محاذية أو أنبوب يعيق عارضة المصد. تأكد من قطر مدخل ومخرج القلب، ثم اشترِ أنابيب ذات أطراف مطابقة.

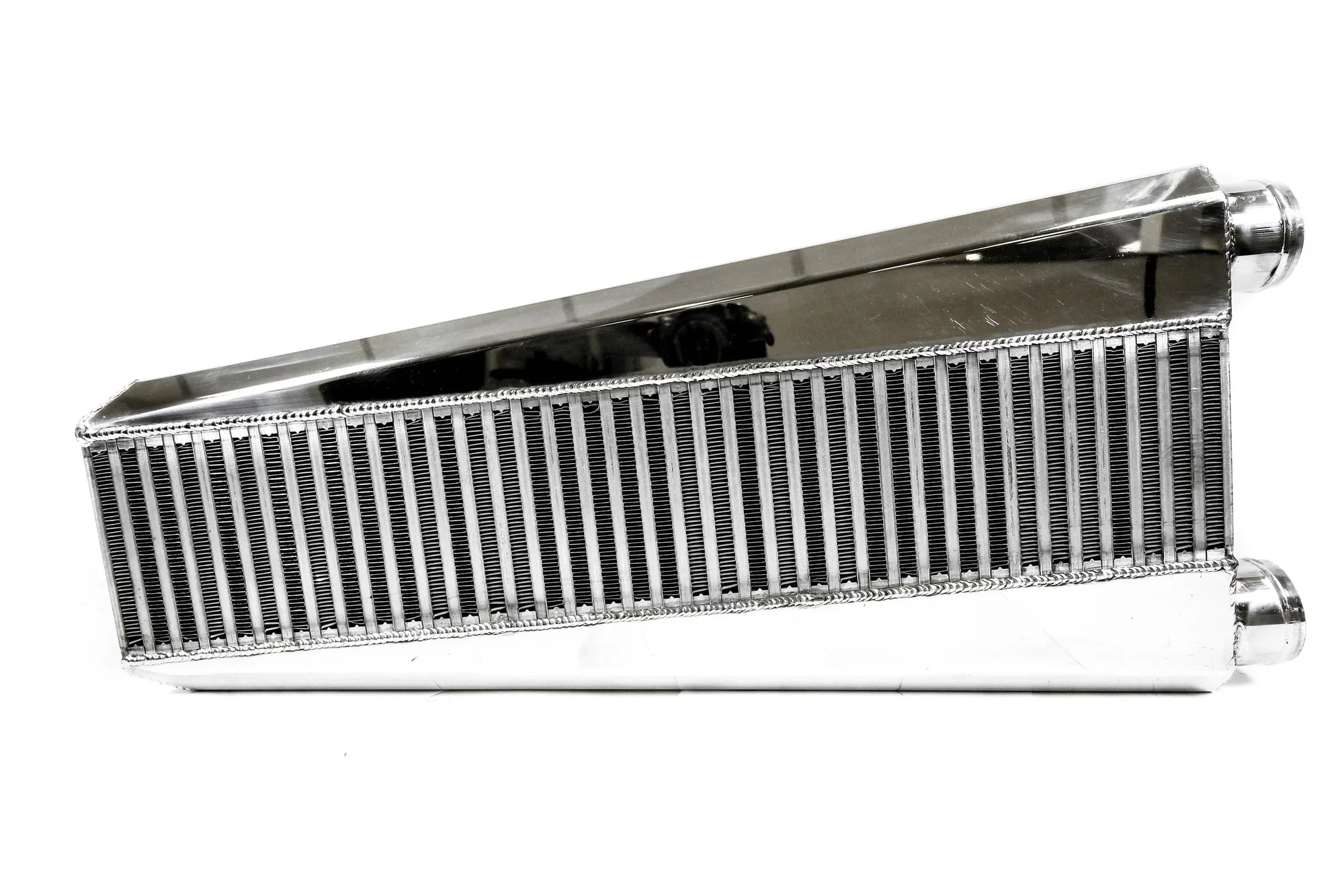

يعد المبرد البيني الرأسي المتدفق XL من PLM مثالًا ملموسًا على أهمية ذلك. فهو يستخدم مدخلًا ومخرجًا مزدوجين بقطر 3.0 بوصة، وقلبًا بسمك 4.5 بوصة وأبعاد 27 × 6 بوصة. هذا السمك والتخطيط على نفس الجانب يدفعان أنابيب الشحن إلى مسار محدد، لذا يجب اختيار مجموعة الأنابيب الخاصة بك بناءً على هذا التوجيه بدلاً من شكل أمامي عام.
- اكتب قطر مدخل ومخرج القلب قبل التسوق لشراء الأنابيب.
- المدخل والمخرج على نفس الجانب يعني تدفقًا رأسيًا، وليس مسارًا أماميًا قياسيًا.
- إذا لم تكن مواصفات القلب مدرجة، اسأل البائع قبل طلب الأنابيب.
قطر أنبوب الشحن ووصلة جسم الخانق
الأكبر ليس بالضرورة أفضل. فالأنبوب الكبير جدًا بالنسبة لشاحنك التوربيني وجسم الخانق يمكن أن يبطئ سرعة هواء الشحن ويجعل السيارة تشعر بالخمول تحت التعزيز. طابق قطر الأنبوب مع جسم الخانق ومخرج مبرد الشحن، ولا ترفع الحجم إلا إذا كان شاحنك التوربيني وضبط المحرك يدعمان تدفق الهواء فعليًا. الانتقال من 2.5 بوصة إلى 3 بوصة شائع، وغالبًا ما تكون شفة المحول أنظف طريقة لربط الأحجام غير المتطابقة.

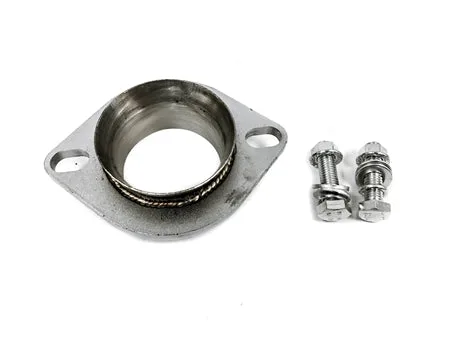

شفة محول العادم PLM من 3 إلى 2.5 مصممة خصيصًا لهذا النوع من عدم تطابق الحجم، حيث تربط أنبوب عادم سفلي بقطر 3 بوصة بأنبوب وسطي أو نظام عادم خلفي بقطر 2.5 بوصة. ينطبق نفس المنطق على أنابيب مبرد الشحن: محول مثبت بمسامير يمنع التسربات أفضل من إجبار وصلة توصيل على قطرين مختلفين.
- طابق قطر الأنبوب مع جسم الخانق ومخرج القلب، وليس مع أكبر رقم في القائمة.
- استخدم شفة محوّلة عند توصيل أقسام بوصة 3 وبوصة 2.5 بدلاً من تمديد وصلة.
- تأكد من أن المحوّل مُصنّف لضغط التعزيز، وليس فقط لتدفق العادم، إذا كنت تستخدمه في جانب الشحن.
المشابك والوصلات ومنع التسرب
معظم تسريبات الشاحن تأتي من المشابك والوصلات، وليس من الأنبوب نفسه. المشابك الدودية ذات الشد الثابت أو مشابك T-bolt تثبت بشكل أفضل تحت دورات الحرارة من المشابك الدودية الأساسية. يجب أن تكون الوصلات من السيليكون المقوى، بحجم يتناسب مع القطر الخارجي للأنبوب، وطويلة بما يكفي لتغطية الحافة المدرفلة على كلا الطرفين. إذا لم يكن أنبوبك مزودًا بحافة مدرفلة، فإن تسريب الشاحن مسألة وقت فقط.
تحقق من أن كل وصلة في المجموعة تتطابق مع قطر الأنبوب عند تلك الوصلة. المجموعة التي تأتي بحجم واحد من الوصلات لعدة وصلات ستجبرك على التمدد أو الشد، وكلاهما يسبب تسريبات. عندما لا يكون حجم الوصلة مذكورًا، تعامل مع ذلك كمواصفة مفقودة واسأل قبل الشراء.
- فضل أطراف الأنابيب المدرفلة ووصلات السيليكون المقوى.
- استخدم مشابك T-bolt أو مشابك الشد الثابت على أنابيب الشحن.
- قم بقياس كل وصلة وتأكد من أن القارنة تطابق هذا القطر.
فحص التوافق قبل الطلب
التوافق هو العامل الحاسم في نجاح أو فشل معظم مجموعات أنابيب WRX VB. تأكد من الخلوص مع عارضة المصد، ومبيتات مصابيح الضباب، وأي خطوط مبرد زيت أو مصيدة زيت إضافية تشغل المساحة نفسها. إذا كنت تستخدم قلب مبرد أمامي، يجب أن تمر الأنابيب دون أن تلمس قضيب التصادم وتصل إلى جسم الخانق دون إجهاد القارنات. أي أنبوب يلمس عارضة المصد سيتآكل بمرور الوقت.
تأكد أيضًا مما إذا كانت المجموعة مصممة لمشعب السحب وجسم الخانق الخاصين بسيارتك. إذا لم يحدد القائمة حجم جسم الخانق أو مدخل ومخرج القلب، فهذا نقص في المعلومات وليس تفصيلًا يمكنك تخمينه. اسأل البائع عن مخطط توجيه الأنابيب قبل الالتزام.
- قم بتركيب الأنابيب بشكل تجريبي قبل إحكام ربط المشابك.
- اترك مسافة كافية عند عارضة المصد وأي خطوط سوائل.
- اطلب مخطط التوجيه إذا كان القائمة لا تظهر واحدًا.
قواعد القرار لأنابيب التبريد WRX VB
- إذا كنت تستخدم قلب تدفق عمودي: اشترِ أنابيب مصممة لتوجيه المدخل والمخرج من نفس الجانب، وتأكد من أن كلا الطرفين يتوافقان مع توصيلات 3.0 بوصة الخاصة بالقلب. التوجيه الخاطئ هو أغلى خطأ في هذه الفئة.
- إذا كنت تبقى في الموقع الأصلي: أولوية للنهايات المدرفلة بالخرز، والوصلات المقواة، والمشابك ذات الشد الثابت على قطر الأنبوب. الخالي من التسرب أفضل من الأنبوب الأكبر في سيارة شبه أصلية.
- إذا كنت تقوم بتوصيل أقسام مقاس 3 بوصة و 2.5 بوصة: استخدم شفة محول مثبتة بمسامير بدلاً من تمديد وصلة سيليكون عبر مقاسين. تمنع المحولات التسرب الذي قد يسببه الوصلة الممدودة في النهاية.
- إذا كان القائمة لا تذكر حجم مدخل القلب أو المخرج أو جسم الخانق: تعامل مع ذلك كمواصفة مفقودة واسأل البائع قبل الطلب. لا تخمن التوافق على نظام مضغوط.
حقائق المنتج التي تؤثر على قرارك
- مبادل حراري رأسي PLM Vertical Flow Intercooler XL لسلسلة K: مدخل ومخرج مزدوج بقطر 3.0 بوصة مع قلب هواء-هواء بسمك 4.5 بوصة وأبعاد 27 × 6 بوصة، مصمم لتطبيقات التوربو ذات المدخل والمخرج من نفس الجانب. يؤدي التوجيه من نفس الجانب إلى تغيير مسار أنبوب الشحن وطوله، لذا يجب اختيار مجموعة الأنابيب الخاصة بك للتدفق الرأسي بدلاً من التصميم الأمامي القياسي.
- شفة محول عادم من 3” إلى 2.5”: يُوصِّل أنبوب العادم السفلي بقطر 3 بوصة بأنبوب وسطي أو نظام عادم خلفي بقطر 2.5 بوصة، وهو محول تثبيت بالمسامير يمنع التسرب. تظهر مشكلة عدم تطابق الأحجام نفسها في أنابيب الشحن، والمحول المناسب أكثر موثوقية من إجبار وصلة مطاطية على قطرين مختلفين.

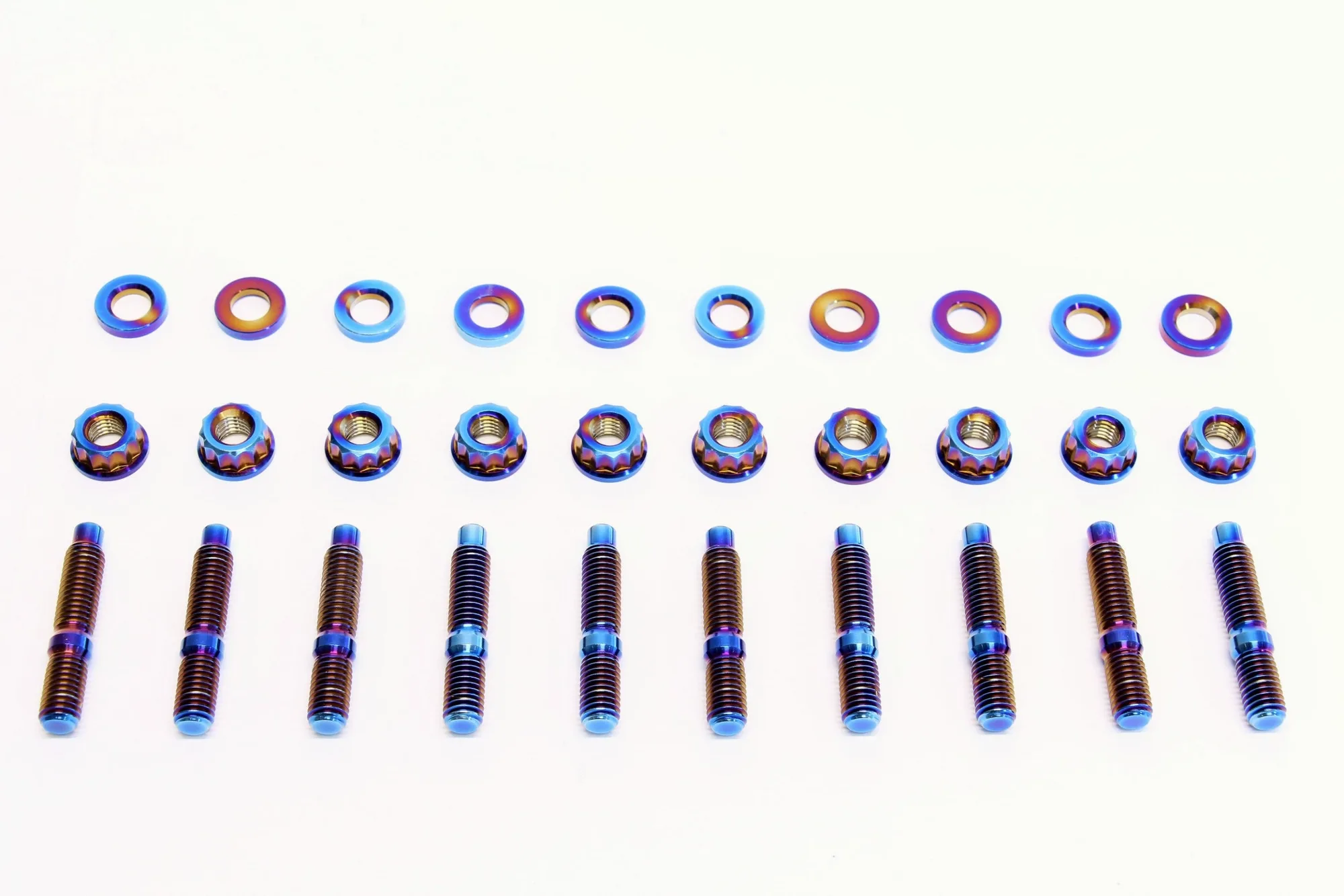

- طقم مسامير مشعب السحب من التيتانيوم PLM لمحركات Honda B D F H J K-Series: مجموعة كاملة من 10 مسامير وصواميل وغسالات تيتانيوم مصممة لمقاومة الصدأ والتآكل. إذا كنت تعمل بالفعل على جانب السحب، فإن استبدال المسامير المتآكلة أثناء سهولة الوصول إلى المشعب يوفر عليك تفكيكًا ثانيًا لاحقًا.
لمن هذا الدليل
الأفضل لـ
- أصحاب سيارات WRX VB الذين يخططون لتركيب مبرد أمامي وترقية أنابيب الشحن
- السائقون الذين يريدون تركيبًا خاليًا من التسريبات مع موصلات ومشابك متطابقة
- المالكون الذين يستخدمون قلب تدفق عمودي ويحتاجون إلى توجيه مدخل ومخرج من نفس الجانب
غير مناسب لـ
- الملاك الذين لم يختاروا بعد قلب المبرد البيني ولا يمكنهم تأكيد أحجام المدخل والمخرج
- التركيبات التي تستخدم مسار أنبوب شحن مخصص حيث لا تناسب أي مجموعة جاهزة
اختر قلب المبرد البيني أولاً، ثم تأكد من أحجام المدخل والمخرج، ثم اشترِ الأنابيب التي تتطابق مع هذا المسار وفتحة الخانق الخاصة بك. المشابك والموصلات هي التي تحدد ما إذا كان التركيب سيبقى خالياً من التسريبات، فلا تتعامل معها كأمر ثانوي. إذا كانت المواصفات مفقودة، اسأل قبل الطلب بدلاً من التخمين في نظام مضغوط.
