إجابة سريعة
أضف درعًا حراريًا لخط الوقود عندما يمر خط الوقود على بُعد بضع بوصات من حرارة العادم أو الشاحن التوربيني أو المشعب، وتلاحظ امتصاص الحرارة أو صعوبة إعادة التشغيل على الساخن أو رائحة بخار الوقود. قم بحماية الخط، واترك فجوة هوائية، وثبته بحيث لا يحتك. إذا كان الخط تالفًا بالفعل أو مسارًا بشكل سيئ، فقم بإصلاح المسار أولاً.
الحرارة هي واحدة من أكثر العوامل الصامتة التي تؤدي إلى تلف نظام توصيل الوقود. لا تتسبب عادةً في تعطل الخط بين ليلة وضحاها؛ بل ترفع درجة حرارة الوقود ببطء، وتشجع على تكوّن البخار، وتجعل التشغيل الساخن وجودة التباطؤ أسوأ. يُعد درع حماية خط الوقود من الحرارة أحد أبسط الحلول عندما يكون السبب الجذري هو القرب من مصدر حراري.
يغطي هذا الدليل متى يستحق واقي الحرارة المال، وكيفية الاختيار بين الغلاف واللفائف والدرع الصلب، وترتيب التركيب الذي يتجنب أكثر عطلين شيوعًا: حبس الرطوبة ضد الخط وإنشاء نقطة احتكاك جديدة.
متى يكون درع الحماية لخط الوقود ضروريًا بالفعل
يستحق الدرع مكانه عندما يمر خط الوقود بالقرب من مشعب العادم أو الأنبوب السفلي أو الشاحن التوربيني أو رأس الأسطوانات، أو عندما يمتد الخط عبر حجرة محرك ساخنة مع تدفق هواء ضئيل. العلامات الدالة هي رائحة وقود بعد إيقاف التشغيل على الساخن، وطول فترة التشغيل عند الدفء، وحالة خليط ضعيف أو خشنة تظهر فقط في حركة المرور. إذا كان الخط بعيدًا عن مصدر حرارة، فإن الدرع يضيف وزنًا في الغالب ومكانًا لتجمع الأوساخ.
الحماية من الحرارة مهمة أيضًا في أنظمة العودة المنخفضة والضغط العالي، حيث يكون للوقت أقل وقت لتفريغ الحرارة قبل وصوله إلى الحاقنات. في نظام المكربن، يمكن لنفس الحرارة أن تتسبب في تسرب الوقود في الوعاء أو الخط وتؤدي إلى فيضان أو تعثر بعد التسخين. الحل هو نفسه: تقليل الحرارة الإشعاعية التي تصل إلى الخط.
- تحقق من الخلوص أولاً: إذا كان بإمكانك إمساك يدك بالقرب من الخط لبضع ثوانٍ بعد القيادة، فمن المحتمل أن الحرارة ليست المشكلة.
- ابحث عن رائحة وقود أو صعوبة في إعادة التشغيل على الساخن قبل شراء أي واقي حراري.
اختر النوع المناسب من حماية خط الوقود الحراري
هناك ثلاثة أشكال شائعة. الغلاف أو اللف المنسوج مرن وسهل التركيب فوق الخط الموجود، لكنه قد يحتفظ بالرطوبة والأوساخ إذا لم يكن محكم الإغلاق أو مزودًا بتصريف. الدرع الصلب أو حاجز الحرارة يمنع الحرارة المشعة ويترك فجوة هوائية، وهو أكثر فعالية لكنه يحتاج إلى نقاط تثبيت. الشريط أو اللف العاكس رقيق ورخيص لكنه يتدهور بسرعة عند ملامسته للمعدن الساخن.
قم بمطابقة المنتج مع البيئة. تتطلب الحرارة تحت غطاء المحرك بالقرب من مشعب العادم حاجزًا صلبًا أو عاكسًا مع فجوة هوائية. أما الخط الذي يمتد على طول إطار الهيكل بالقرب من كاتم الصوت فقد يحتاج فقط إلى غلاف للحماية من الاحتكاك والحرارة المعتدلة. إذا كنت غير متأكد، اختر الخيار الذي يحافظ على تغطية الخط مع السماح للهواء بالتحرك حوله.
- يفضل استخدام درع بفجوة هوائية بدلاً من الغلاف المحكم عندما يكون مصدر الحرارة مشعًا وقريبًا.
- لا تلف الخط بإحكام شديد بحيث يحبس الماء ضد المعدن.
تركيب واقي خط الوقود: دليل خطوة بخطوة
ابدأ والمحرك بارد ونظام الوقود غير مضغوط. افصل الطرف السالب للبطارية قبل تحريك أي شيء بالقرب من نظام الوقود. افحص الخط على طوله بالكامل بحثًا عن تشققات أو تآكل أو بقع لينة؛ درع حراري فوق خط تالف يخفي المشكلة فقط. إذا كان الخط تالفًا، استبدله قبل إضافة الحماية.
بعد ذلك، قم بتحديد مصادر الحرارة. لاحظ المكان الذي يقترب فيه الخط من أنابيب العادم أو الشاحن التوربيني أو المشعب، وقم بقياس تلك الفجوة. نظف الخط والمنطقة المحيطة باستخدام مزيل الشحوم حتى يتمكن الدرع أو أدوات التثبيت من الالتصاق أو التثبيت بشكل صحيح. ثم قم بتركيب الدرع مع وجود فجوة هوائية صغيرة، وثبته من كلا الطرفين، وقم بتوجيهه بحيث لا يحتك بحامل أو خرطوم أو حافة حادة.
- قم بتخفيف ضغط نظام الوقود وافصل البطارية قبل البدء.
- اترك فجوة هوائية بعرض إصبع على الأقل حيث تواجه الدرع جزءًا ساخنًا.
أخطاء تجعل الحماية من الحرارة أسوأ
الخطأ الأكثر شيوعًا هو لف الخط بإحكام شديد بحيث يحبس الرطوبة، مما يسرع من التآكل تحت اللف. والثاني هو استخدام واقي كبديل للتوجيه الصحيح؛ إذا كان الخط قريبًا جدًا من مصدر حرارة، فقم بتحريكه أو إضافة حاجز صلب بدلاً من غلاف رقيق. والثالث هو نسيان تثبيت الأطراف، مما يسمح للواقي بالرفرفة واحتكاك الخط الذي كان من المفترض أن يحميه.
تجنب أيضًا تغطية التركيبات أو صمامات الخدمة أو الموصلات السريعة. يجب أن تتمكن من الوصول إليها لإجراء التشخيص وفحص الضغط. إذا كان درع يعيق الوصول إلى صمام خدمة ضغط الوقود أو موصل، فقم بقصه بدلاً من تركه مرتخيًا.
- لا تقم بتغطية تركيبات خط الوقود أو نقاط الخدمة.
- أعد فحص الخلوص بعد دورة الحرارة الأولى؛ قد تتحرك المواد أثناء تمددها.
أجزاء تدعم إدارة حرارة نظام الوقود
تعمل الحماية الحرارية بشكل أفضل كجزء من خطة أوسع لنظام الوقود. إذا كنت تستبدل مضخة أو مرشحًا بالفعل، فاختر مكونات تتوافق مع احتياجات التدفق والضغط لديك حتى لا تخفي الحرارة مشكلة توصيل الوقود. بالنسبة للأنظمة عالية التدفق، تقلل مجموعة الحاقنات المتطابقة والمرشح النظيف من احتمالية أن تكون مشكلة التشغيل الساخن ناتجة عن مشكلة في التزويد بالوقود.
في التطبيقات التقليدية أو المكربنة، حافظ على خط الوقود وخطوطه بعيدًا عن أنابيب العادم، واستخدم درعًا حراريًا حيث تكون المسافة ضيقة. في أنظمة الحقن المباشر الحديثة أو الأنظمة غير العائدة، ركز على خط التغذية ذو الضغط المنخفض وأي خط يمر بالقرب من التيربو أو العادم.
- قم بإصلاح مشاكل التزويد بالوقود أو الترشيح قبل إضافة العزل الحراري.
- افحص مسار الوقود بالكامل، وليس فقط الجزء القريب من العادم.
خطوات تركيب الدرع الحراري
- قم بالتبريد وتخفيف الضغط: اترك المحرك يبرد تمامًا، ثم قم بتخفيف ضغط الوقود وافصل الطرف السالب للبطارية قبل لمس أي خط وقود. لا تعمل أبدًا على نظام وقود ساخن أو مضغوط.
- افحص ونظف الخط: مرر يدك على طول الخط الكامل بحثًا عن الشقوق أو الاحتكاك أو البقع اللينة، ثم نظف المنطقة بمزيل الشحوم حتى تستقر الحماية والمثبتات بشكل صحيح. استبدل الخط التالف بدلاً من تغطيته.
- حدد مصادر الحرارة: حدد أقرب أسطح العادم أو التوربو أو المشعب وقم بقياس الفجوة إلى خط الوقود لتعرف مقدار الحماية التي تحتاجها. الدرع الذي لا يحتوي على فجوة هوائية لا يزال ينقل الحرارة.
- قم بتركيب الواقي مع وجود فجوة هوائية: قم بتركيب الغلاف أو الغطاء أو الحاجز الصلب بحيث لا يلمس الجزء الساخن ولا يكون مشدودًا على خط الوقود على طوله بالكامل. حركة الهواء جزء من الحماية.
- تأمين كلا الطرفين: قم بتثبيت أو ربط الدرع عند كلا الطرفين بحيث لا يمكنه الرفرفة أو الاحتكاك أو الانزلاق إلى قطعة متحركة أو تركيبة. الدرع المرتخي يصبح أداة كشط.
- أعد الفحص بعد دورة حرارية: قم بتشغيل المحرك حتى يصل إلى درجة الحرارة المناسبة، ثم اتركه ليبرد، ثم تحقق من الخلوص، وشد المثبتات، وأي رائحة وقود جديدة. أعد التحقق قبل أن تعتبر المهمة منتهية.
حقائق المنتج المهمة لإدارة الحرارة

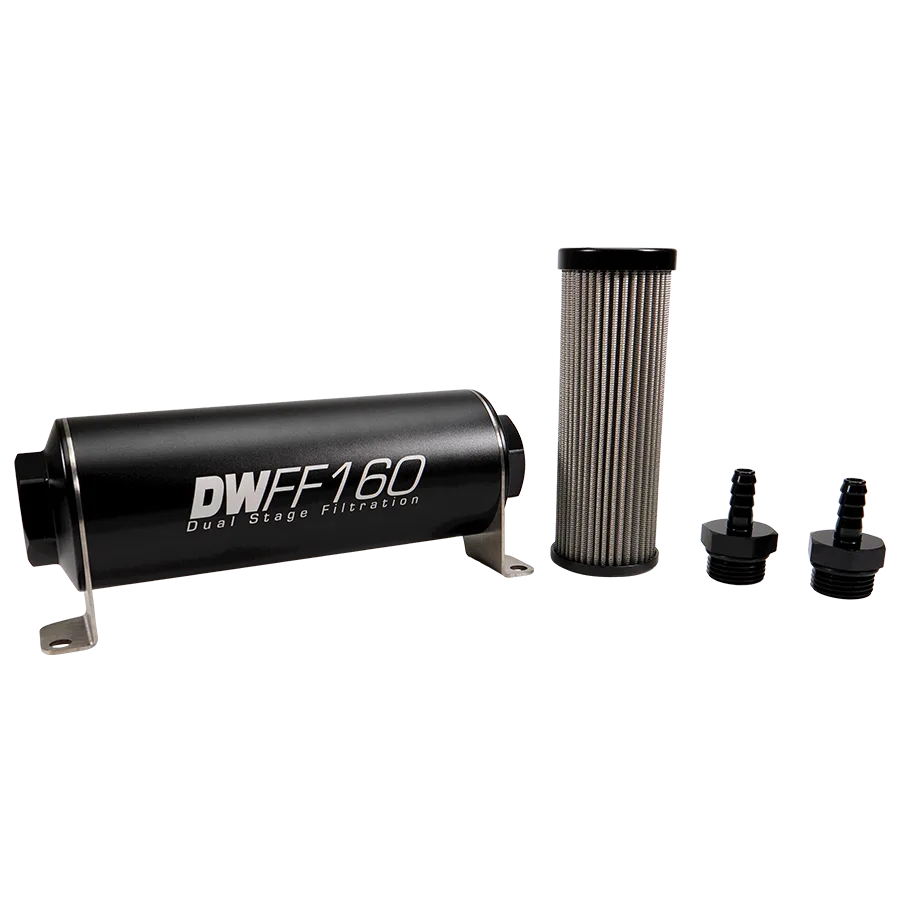

- 5/16 بوصة، 40 ميكرون، طقم فلتر وقود خطي 160 مم: مجموعة عنصر فلتر الوقود الداخلي والغلاف، من الفولاذ المقاوم للصدأ 40 ميكرون، وصلة خرطوم 5/16 بوصة، 160 مم. عالمي. يحافظ الفلتر النظيف والمقاس بشكل صحيح على تدفق ثابت، بحيث لا يتم الخلط بين مشكلات البخار المرتبطة بالحرارة وفلتر مسدود.

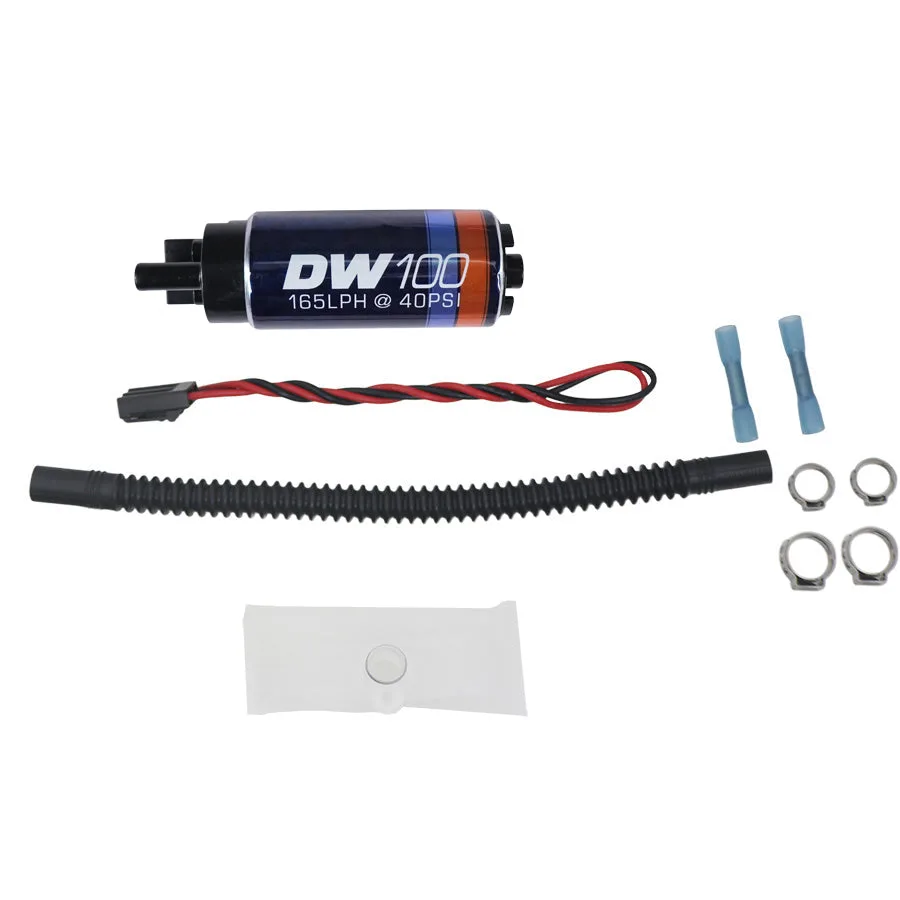

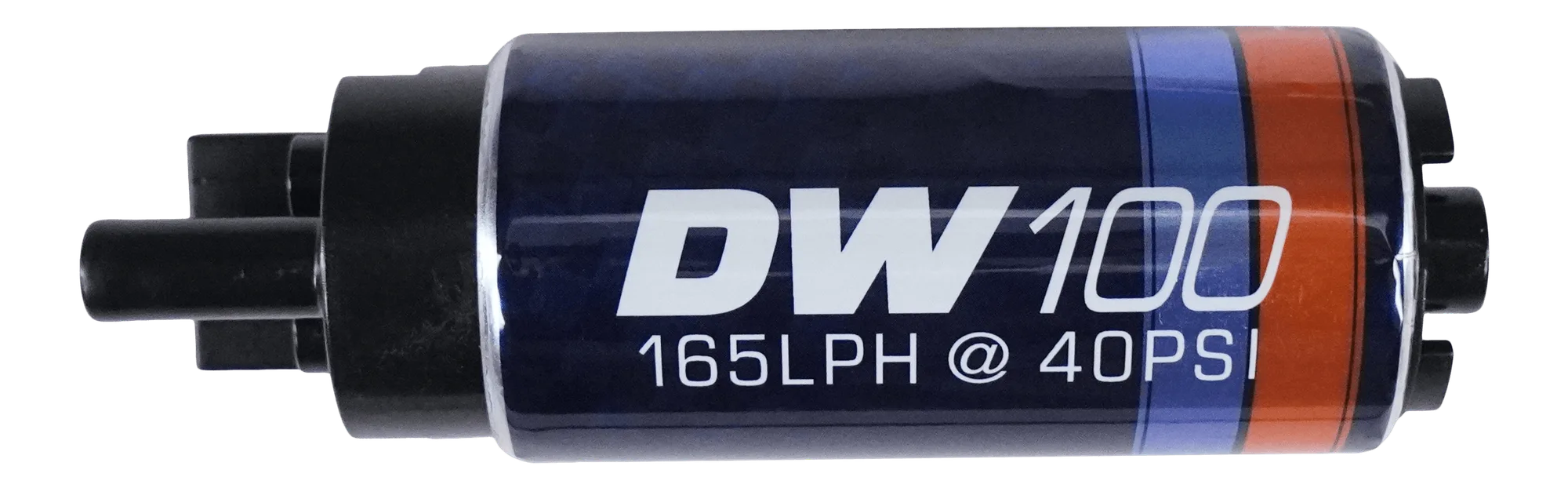

- https://deatschwerksevz.com/products/9-101-1066-99b4de5386679c3c646842d9-2678510مضخة وقود DW100 لـ 2004-22 هارلي داينا: سلسلة DW100، مضخة وقود داخل الخزان 165 مع مجموعة تركيب لدراجات 2004-22 Harley Davidson Dyna، و2008-22 Softail، و2016-22 Low Rider، و2007-17 Night Rod، و2006-22 Street Bob، و2007-17 Street Rod، و2007-17 V-Rod. في المحركات ثنائية الأسطوانة المبردة بالهواء، تتعرض المضخات والخطوط داخل الخزان لحرارة حقيقية؛ يساعدك تدفق المضخة المعروف بجودته في عزل ما إذا كانت المشكلة ناتجة عن الحرارة أو التوصيل.

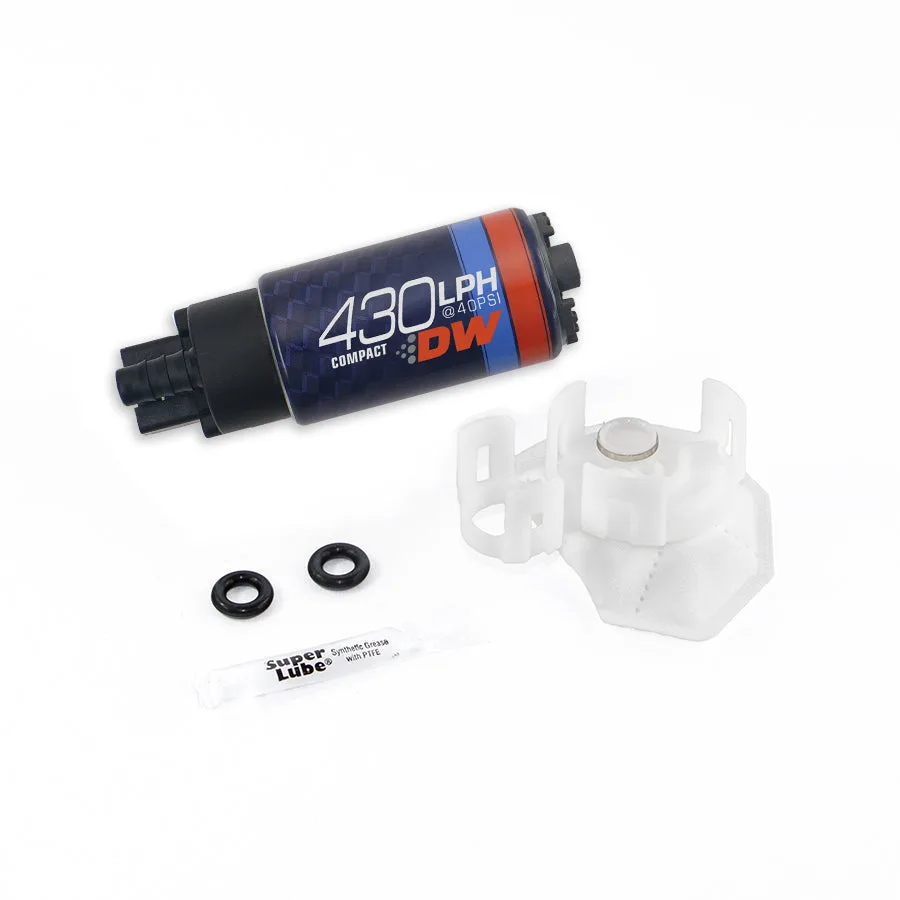

- EVO X، 07-13 مازداسبيد، 12-16 سيفيك، DW430c، 430LPH: DW430c, 430lph مضخة وقود مدمجة لـ EVO X 08-15, Mazdaspeed3 07-13, Mazdaspeed6 06-07, Honda Civic 12-16, Honda Accord 13-17, Tundra 4.0L V6 07-14, 4.L V8 07-10, 4.6L V8 08-17, 5.7L V8 07-17, Wrangler 2007-17. يمكن لمضخة ذات تدفق أعلى نقل المزيد من الوقود وتقليل تراكم الحرارة في السكة، ولكن فقط إذا كان باقي النظام قادرًا على التعامل مع التدفق.
درع خط الوقود هو حل موجه، وليس ترقية افتراضية. استخدمه عندما يكون الخط موجودًا بالفعل في منطقة ساخنة، وقم بتركيبه مع فجوة هوائية وتثبيت الأطراف بإحكام، وقم بإصلاح مسار التوجيه أو الخطوط التالفة أولاً. إذا استمرت أعراض الحرارة، اختبر ضغط الوقود والتدفق قبل إضافة المزيد من الحماية.
