كيف تختار وحدة الترحيل المناسبة لمشروعك

إجابة سريعة

بالنسبة لمعظم مشاريع المتحكمات الدقيقة، توفر وحدة الترحيل ذات 4 قناة أفضل توازن بين التكلفة والمرونة. اختر وحدة ذات 8 قناة عندما تحتاج إلى التحكم في المزيد من الأحمال بشكل مستقل، واختر مرحل الحالة الصلبة عندما تحتاج إلى تبديل تيار متردد صامت وسريع وخالٍ من الاهتزازات.

عدد القنوات: كم عدد الأحمال التي تحتاج إلى التحكم فيها؟

يحدد عدد القنوات عدد الأحمال المنفصلة التي يمكنك تبديلها بشكل مستقل. يمكن لوحدة ذات 4 قناة التعامل مع أربع دوائر، بينما تضاعف الوحدة ذات 8 قناة هذه السعة. إذا كنت تتحكم في الأضواء أو المراوح أو المضخات في إعداد أتمتة المنزل، فاحسب الأجهزة التي تحتاج إلى تبديلها—ثم أضف قناة أو قناتين احتياطيتين للتوسع المستقبلي.

المزيد من القنوات تعني أيضًا المزيد من الأسلاك ومساحة أكبر. وحدة 8 قناة أكبر حجمًا وقد تتطلب مصدر طاقة منفصلًا لملفات المرحل إذا لم يتمكن المتحكم الدقيق من توفير تيار كافٍ. للمشاريع البسيطة التي تحتوي على حمل أو حملين فقط، غالبًا ما تكون وحدة 4 قناة هي الخيار الأمثل.

المرحلات الميكانيكية مقابل المرحلات ذات الحالة الصلبة: المفاضلات الرئيسية

المرحلات الميكانيكية، مثل تلك الموجودة في وحدات 4 قناة و8 قناة، تستخدم جهات اتصال فيزيائية تصدر صوت نقر عند التبديل. تتعامل مع تيارات أعلى—حتى 10 أمبير لكل قناة—وتعمل مع أحمال التيار المتردد والتيار المستمر. ومع ذلك، فإنها تتآكل بمرور الوقت، وتصدر ضوضاء مسموعة، وقد تكون أبطأ.

المرحلات ذات الحالة الصلبة (SSRs) لا تحتوي على أجزاء متحركة، لذا فهي تعمل بصمت وبسرعة أكبر، كما أنها أكثر مقاومة للاهتزاز. الجانب السلبي هو أنها تتعامل عادةً مع تيارات أقل وغالبًا ما تقتصر على أحمال التيار المتردد. على سبيل المثال، مرحل الحالة الصلبة للتيار المتردد 5فولت 1قناة 240فولت تيار متردد يبدل حتى 2أمبير، وهو مناسب للأجهزة الصغيرة ولكن ليس للمعدات عالية الطاقة.

إذا كنت تقوم بتبديل أحمال تيار متردد عالية التيار مثل السخانات أو المحركات، فإن المرحل الميكانيكي بتصنيف 10أمبير يكون أكثر متانة. إذا كنت بحاجة إلى تبديل هادئ وعالي السرعة لجهاز تيار متردد صغير، فإن مرحل الحالة الصلبة هو الخيار الأفضل.

تصنيفات الجهد والتيار: طابق المرحل مع حملك

وحدات الترحيل مُصنّفة لجهد وتيار أقصى. تتعامل الوحدات ذات 4 قناة و8 قناة مع 10 أمبير عند 250 فولت تيار متردد أو 10 أمبير عند 30 فولت تيار مستمر، وهو ما يغطي معظم الأحمال المنزلية والهوايات. تحقق دائمًا من أن جهد وتيار حملك أقل من هذه الحدود—تجاوزها قد يتلف الترحيل أو يسبب حريقًا.

بالنسبة للترحيل ذي الحالة الصلبة، يصل التصنيف إلى 2 أمبير عند 100-240 فولت تيار متردد. هذا مناسب للأجهزة الصغيرة التي تعمل بالتيار المتردد مثل المصابيح أو المراوح، لكنه غير مناسب للأدوات عالية الطاقة. إذا لم تكن متأكدًا من استهلاك حملك للتيار، فقم بقياسه بمقياس متعدد قبل اختيار الترحيل.

قواعد القرار لاختيار وحدة الترحيل

• احسب عدد الأحمال: قم بإدراج كل جهاز تحتاج إلى تشغيله بشكل مستقل. إذا كان العدد 1-4، فإن وحدة 4 قنوات كافية. إذا كان 5-8، فاختر وحدة 8 قنوات. أضف دائمًا قناة احتياطية واحدة للتوسع المستقبلي إذا سمحت المساحة والميزانية.
• تحقق من نوع الحمل والتيار: للأحمال التي تعمل بالتيار المتردد والتي تتجاوز 2 أمبير، استخدم وحدة مرحل ميكانيكي (مثل القناة 4 أو 8) مصنفة لـ 10 أمبير. للأحمال الصغيرة التي تعمل بالتيار المتردد والتي تقل عن 2 أمبير، يعتبر المرحل ذو الحالة الصلبة بديلاً صامتًا. قم بقياس التيار الفعلي الذي يسحبه الحمل باستخدام مقياس متعدد قبل الشراء.
• ضع في اعتبارك سرعة التبديل والضوضاء: إذا كان مشروعك يحتاج إلى تبديل صامت أو عالي التردد (مثل خافت إضاءة أو إشارة)، فاختر مرحلًا ذو حالة صلبة. إذا كنت بحاجة إلى متانة للأحمال عالية التيار ولا تمانع في صوت النقر، فإن المرحل الميكانيكي هو الخيار الأفضل. بالنسبة لمعظم مشاريع الهوايات، فإن نقرة المرحل الميكانيكي مقبولة؛ أعطِ الأولوية لتصنيف التيار أولاً.
• تحقق من توافق جهد التحكم: تعمل جميع الوحدات المدرجة على إشارة تحكم بجهد 5 فولت، وهي متوافقة مع Arduino ومعظم المتحكمات الدقيقة. تحقق من مستوى المنطق في لوحتك قبل التوصيل. إذا كان المتحكم الدقيق لديك يستخدم منطق جهد 3.3 فولت، فقد تحتاج إلى محول مستوى منطقي أو وحدة مرحل مصممة لجهد 3.3 فولت.

نظرة عامة على وحدات الترحيل

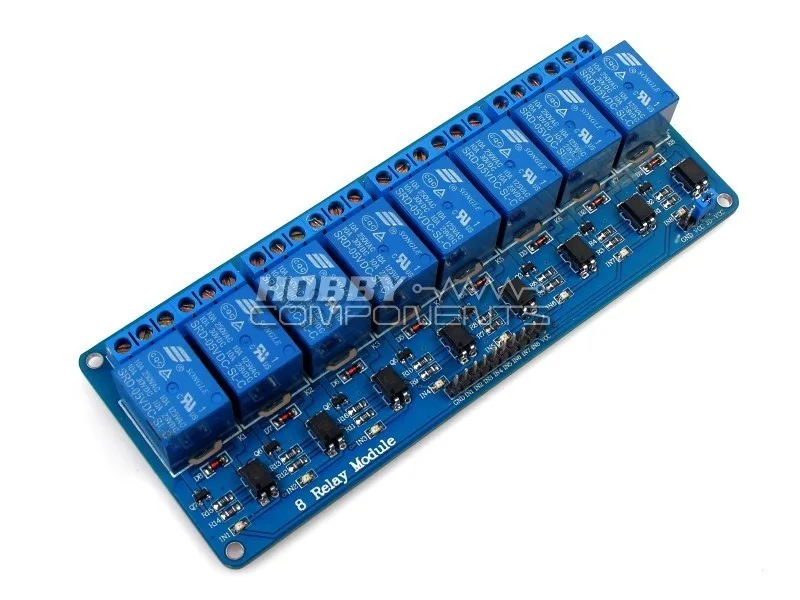

• وحدة ترحيل 8 قناة 5 فولت: توفر وحدة الترحيل هذه ذات 8 قناة 5 فولت ثماني قنوات مستقلة، كل منها مصنفة بـ 10 أمبير عند 250 فولت تيار متردد أو 10 أمبير عند 30 فولت تيار مستمر. تتيح لك تشغيل ما يصل إلى ثمانية أحمال منفصلة باستخدام وحدة واحدة، وهي مثالية لأتمتة المنزل الأكبر أو التحكم في أجهزة متعددة.



  وحدة ترحيل 8 قناة 5 فولت

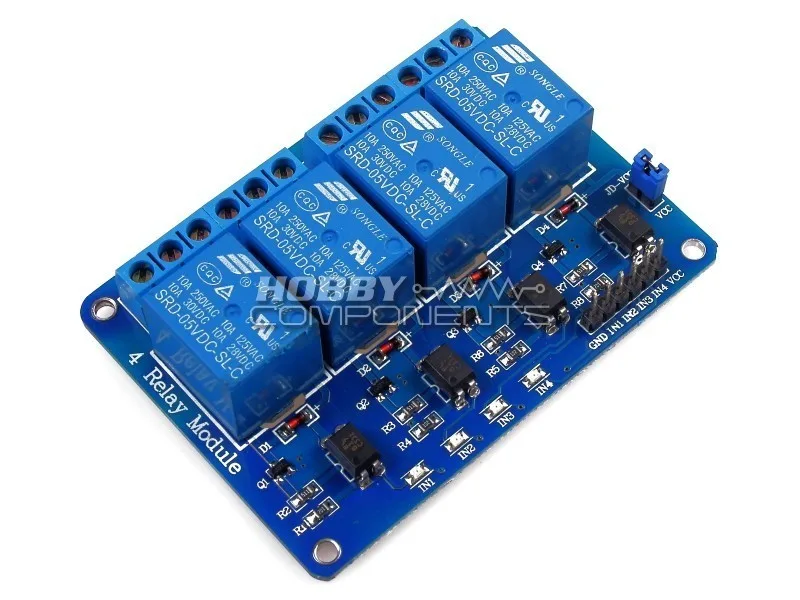

• وحدة مرحل 4-قناة 5 فولت: تتضمن وحدة المرحل 4-قناة 5 فولت أربع قنوات مع أطراف لولبية مفتوحة عادةً ومشتركة ومغلقة عادةً لتوصيل مرن. تتيح لك أطراف NC وNO الاختيار بين السلوك الطبيعي المفتوح والمغلق دون توصيل إضافي، مما يوفر الوقت ويقلل الأخطاء.



  وحدة مرحل 4-قناة 5 فولت

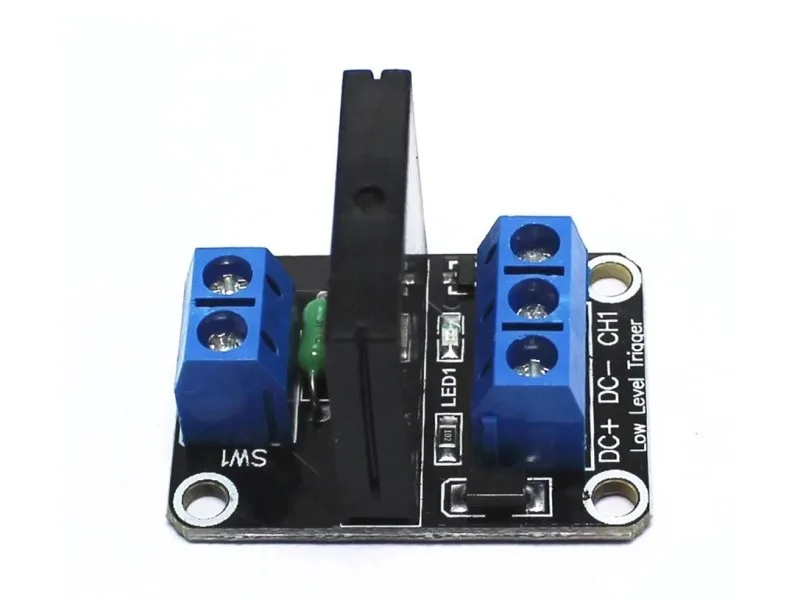

• مرحل الحالة الصلبة 5 فولت 1 قناة 240 فولت تيار متردد: يُبدّل مرحل الحالة الصلبة للتيار المتردد 5V 1 قناة 240V AC الجهد المتردد بين 100 و 240 فولت حتى 2 أمبير، ويتم التحكم فيه بإشارة رقمية بجهد 5 فولت. يوفر تبديلًا صامتًا وسريعًا وخاليًا من الاهتزاز للأحمال المترددة الصغيرة، لكن الحد الأقصى للتيار المنخفض يعني أنه غير مناسب للمعدات عالية الطاقة.

أي وحدة مرحل تناسب مشروعك؟

الأفضل لـ

• مشاريع أتمتة المنزل مع أضواء أو أجهزة بقدرة 4-8 واط
• الهواة الذين يحتاجون إلى توازن بين التكلفة وعدد القنوات
• مشاريع تبديل أحمال التيار المتردد حتى 10A

غير مناسب لـ

• أحمال التيار المتردد العالية التي تتجاوز 10A—استخدم موصلاً أو مرحلاً بمعدل أعلى
• البيئات الصامتة أو الحساسة للاهتزاز—فكر في استخدام مرحلات الحالة الصلبة بدلاً من ذلك
