إجابة سريعة
تركيب طقم إضاءة LED من Instamatic على عربة Yamaha G14-G22 هو مهمة DIY بسيطة. يشمل الطقم مصابيح أمامية وخلفية مجهزة مسبقًا، ومفتاح، ومجموعة أسلاك، وهو مناسب للطرازات التي تعمل بالبنزين والكهرباء. اتبع الخطوات أدناه لإنجاز المهمة في حوالي ساعة.
قبل البدء: تأكد من طراز Yamaha الخاص بك
هذا الطقم مناسب فقط لطرازات Yamaha G14، G16، G19، و G22. إذا كنت غير متأكد من الطراز الذي لديك، تحقق من لوحة الرقم التسلسلي أسفل المقعد أو بالقرب من حجرة البطارية. يعمل الطقم مع العربات التي تعمل بالبنزين والكهرباء، لكن قد يختلف توجيه الأسلاك قليلاً.
الأدوات التي ستحتاجها
ستحتاج إلى مفك براغي فيليبس، ومفتاح ربط أو مفتاح صندوقي مقاس 10 مم، ومزيل عزل الأسلاك، وشريط كهربائي أو أنابيب انكماش حراري، ومثقاب مع لقمة مقاس 1/2 بوصة لفتحة المفتاح. تساعد أداة إزالة القطع البلاستيكية في تجنب خدش الهيكل.
خطوات التركيب
- 1. افصل البطارية: افصل الطرف السالب للبطارية قبل أي عمل في الأسلاك. هذا يمنع حدوث قصر كهربائي وتشغيل عرضي. خطأ شائع: نسيان فصل البطارية قد يؤدي إلى حرق فيوز أو تلف مشغل LED.
- 2. ثبت المصابيح الأمامية: استخدم القوالب المرفقة لتحديد مواقع فتحات المصابيح الأمامية على الغطاء الأمامي. احفر ثقوبًا توجيهية واقطع بحذر باستخدام منشار ثقب أو منشار أركت. أدخل المصابيح الأمامية وثبتها بالبراغي المرفقة. تأكد من أن كلا المصباحين مستويان قبل الشد بالكامل.
- 3. ثبت المصابيح الخلفية: أزل عدسات المصابيح الخلفية الحالية أو افتح لوحة الهيكل الخلفي. ثبت مصابيح LED الخلفية باستخدام الأقواس والبراغي المرفقة. وجه الأسلاك نحو الأمام على طول إطار الهيكل. خطأ شائع: سحق الأسلاك تحت لوحة الهيكل – استخدم روابط كابلات لإبعادها.
- 4. وجه مجموعة الأسلاك: ضع مجموعة الأسلاك الرئيسية على طول الإطار من الأمام إلى الخلف. وصل موصلات المصابيح الأمامية والخلفية. ثبت مجموعة الأسلاك بروابط كابلات كل 12-18 بوصة، مع تجنب مناطق العادم الساخنة في الطرازات التي تعمل بالبنزين. في العربات التي تعمل بالبنزين، أبعد الأسلاك عن كاتم الصوت ودرع حرارة المحرك.
- 5. ثبت المفتاح: احفر ثقبًا مقاس 1/2 بوصة في مكان مناسب على لوحة القيادة أو الغطاء السفلي. أدخل مفتاح الدفع/السحب ووصل مجموعة الأسلاك الفرعية. أحكم ربط الصامولة المثبتة. ضع المفتاح في مكان يسهل الوصول إليه ولكن لا يمكن لمسه عن طريق الخطأ.
- 6. وصل الطاقة واختبر: وصل السلك الأحمر بالطرف الموجب للبطارية والسلك الأسود بالطرف السالب (أو بالتأريض الهيكلي). أعد توصيل البطارية، شغل المفتاح، واختبر جميع الأضواء – المصابيح الأمامية، والمؤشرات الكهرمانية، والمصابيح الخلفية. إذا لم تعمل الأضواء، تحقق من التوصيل الأرضي والفيوز أولاً. يشمل الطقم فيوزًا في مجموعة الأسلاك.
مكونات الطقم
-

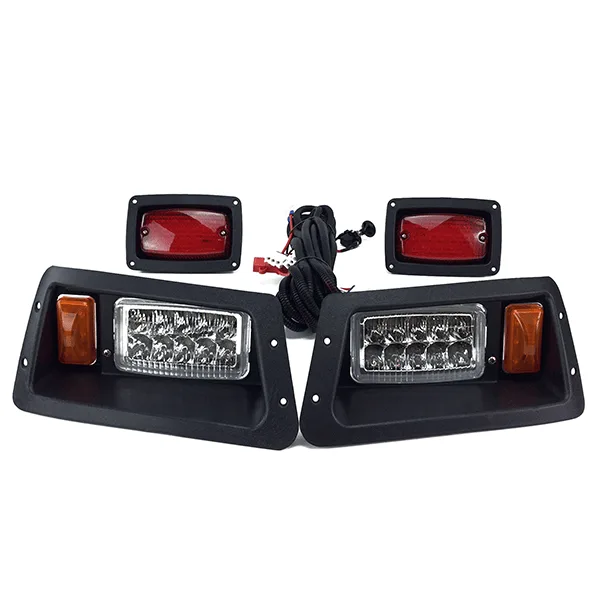

طقم إضاءة LED أساسي لعربة جولف Yamaha G14-G22 - Instamatic®: يشمل الطقم مصباحين أماميين LED قابلين للتعديل مع أضواء مؤشر كهرمانية، ومصباحين خلفيين LED، ومجموعة أسلاك مع مفتاح دفع/سحب، وتعليمات، وقوالب، ومسامير. تحصل على كل ما تحتاجه في صندوق واحد، فلا حاجة لرحلات إضافية إلى المتجر لشراء أجزاء مفقودة.
