إجابة سريعة

ابدأ بلوحة V-Mount أو Gold Mount التي تتوافق مع نظام البطارية لديك، ثم قم بتشغيل كابل D-Tap منظم لتشغيل الشاشات ووحدات التركيز التلقائي. استخدم USB-C فقط للأجهزة منخفضة الاستهلاك أو لشحن الكاميرا، وتحقق دائمًا من الجهد والقطبية قبل توصيل أي شيء.

حدد استهلاك الطاقة قبل شراء اللوحة

ضع قائمة بكل جهاز على الحامل: الكاميرا، الشاشة، جهاز إرسال الفيديو اللاسلكي، محرك التركيز التلقائي، وأي محولات. لاحظ الجهد والتيار الذي يتوقعه كل جهاز. تعمل معظم كاميرات السينما والشاشات على جهد 12 فولت، بينما تقبل بعض أجهزة الإرسال والمحركات نطاقًا أوسع. إذا كان الجهاز يحتاج إلى 7.4 فولت أو 5 فولت، فستحتاج إلى كابل منظم أو مصدر طاقة منفصل، وليس خط D-Tap مباشر. تمنع هذه الخطوة التحميل الزائد على لوحة واحدة أو إتلاف جهاز منخفض الجهد.

اختر V-Mount أو Gold Mount بناءً على مجموعة البطاريات لديك

لوحات V-Mount وGold Mount غير قابلة للتبديل بدون محول. V-Mount شائع مع العديد من البطاريات الخارجية وغالبًا ما يوفر منفذ D-Tap مدمجًا. Gold Mount، المعروف أيضًا باسم Anton/Bauer، يستخدم قفلًا مختلفًا ويفضل في بعض بيوت البث والتأجير. اختر النظام الذي تستخدمه بطارياتك وشواحنك الحالية. إذا كنت تبدأ من الصفر، تحقق مما تتوفر لديك من مخزون في بيوت التأجير المحلية حتى تتمكن من استعارة بطارية عند الحاجة.

قم بتوصيل أجهزة D-Tap بالكابل الصحيح والقطبية الصحيحة

عادةً ما تُخرج منافذ D-Tap الموجودة على اللوحة أو البطارية جهد البطارية، والذي يمكن أن يكون 14.4 فولت أو أعلى عند الشحن الكامل. هذا جيد للعديد من الشاشات وأجهزة الإرسال، ولكن تحقق دائمًا من نطاق الإدخال. استخدم كابلًا بالموصل الصحيح لجهازك، مثل كابل micro-USB إلى D-Tap لمحرك Tilta Nucleus-Nano. قبل التوصيل، تأكد من قطبية الدبوس المركزي. يمكن للقطبية المعكوسة أن تدمر المحرك أو الشاشة على الفور.

أضف طاقة USB-C للأجهزة منخفضة الاستهلاك

يمكن لـ USB-C PD تشغيل الشاشات الصغيرة أو أجهزة التلقين الهاتفية أو شحن كاميرا تدعم الشحن عبر USB-C. إنه ليس بديلاً عن خط D-Tap لمحرك تركيز تلقائي عالي الاستهلاك. استخدم شاحن حائط USB-C أو بنك طاقة PD عندما تحتاج إلى إبقاء الحامل خفيفًا للعمل على الجيمبال. تحقق من القوة الكهربائية: قد يشغل شاحن بقدرة 30 واط شاشة صغيرة ولكنه لن يشحن كاميرا سينمائية أثناء التسجيل.

ثبّت كل كابل وسمّه

بعد التوصيل، قم بتخفيف الضغط عن كل كابل بمشبك أو رباط حتى لا يتحمل الموصل الحمل. سمّ كلا طرفي كل خط طاقة. يمكن أن ينفصل كابل D-Tap السائب في منتصف اللقطة، والكابل غير المسمى يضيع الوقت في موقع التصوير. يمكن للمواد الاستهلاكية الصغيرة مثل برغي تثبيت مقاس 1/4 بوصة للوحة أو القفص أن تمنع اللوحة من الانزلاق. احتفظ ببعض البراغي الاحتياطية وروابط الكابلات في عدة الأدوات الخاصة بك.

إعداد الطاقة خطوة بخطوة

  1. 1. قم بتركيب لوحة البطارية: قم بتوصيل لوحة V-Mount أو Gold Mount بقفص الكاميرا أو اللوحة الأساسية باستخدام البراغي الصحيحة. تأكد من أن اللوحة في المنتصف ولا تعيق الوصول إلى المنافذ. نقطة تفتيش: اسحب اللوحة برفق للتأكد من تثبيتها قبل إضافة البطارية.
  2. 2. قم بتوصيل كابل طاقة الكاميرا: قم بتشغيل الكابل المنظم المناسب من منفذ D-Tap أو المخرج المدمج في اللوحة إلى مدخل طاقة الكاميرا. إذا كانت الكاميرا تستخدم بطارية وهمية، فتأكد من أنها مصممة لجهد اللوحة. نقطة تفتيش: تحقق من تطابق القطبية والجهد مع مدخل الكاميرا قبل التشغيل.
  3. 3. قم بتشغيل الشاشات والتركيز التلقائي: استخدم موزع D-Tap أو التوصيل التسلسلي فقط إذا كان إجمالي سحب التيار ضمن حد اللوحة. بالنسبة لمحرك Nucleus-Nano، استخدم كابل micro-USB إلى D-Tap مخصص مثل Tilta WLC-T04-PC-PTAP. نقطة تفتيش: اجمع الأمبيرات. إذا تجاوز الإجمالي ناتج اللوحة، فاستخدم بطارية منفصلة للأجهزة.
  4. 4. أضف USB-C للأجهزة منخفضة الاستهلاك: قم بتوصيل مصدر USB-C PD بالشاشات الصغيرة أو شواحن الهاتف أو منافذ شحن الكاميرا. حافظ على مسافات قصيرة لكابلات USB-C وتجنب التوصيل التسلسلي لأجهزة PD متعددة على شاحن واحد. نقطة تفتيش: تأكد من أن الجهاز يشحن أو يعمل فعليًا عبر USB-C PD؛ فبعضها يقبله للبيانات فقط.
  5. 5. اختبر وسم السلسلة الكاملة: قم بتشغيل كل شيء بالترتيب: الكاميرا أولاً، ثم الأجهزة. تحقق من ارتفاع الحرارة أو الوميض أو السلوك غير المعتاد. سمّ كلا طرفي كل كابل باسم الجهاز. نقطة تفتيش: إذا تمت إعادة تعيين جهاز عند تشغيل جهاز آخر، فمن المحتمل أن يكون لديك انخفاض في الجهد أو حمل زائد. أعد توازن الحمل.

معدات الطاقة والتثبيت من Filmgear Canada

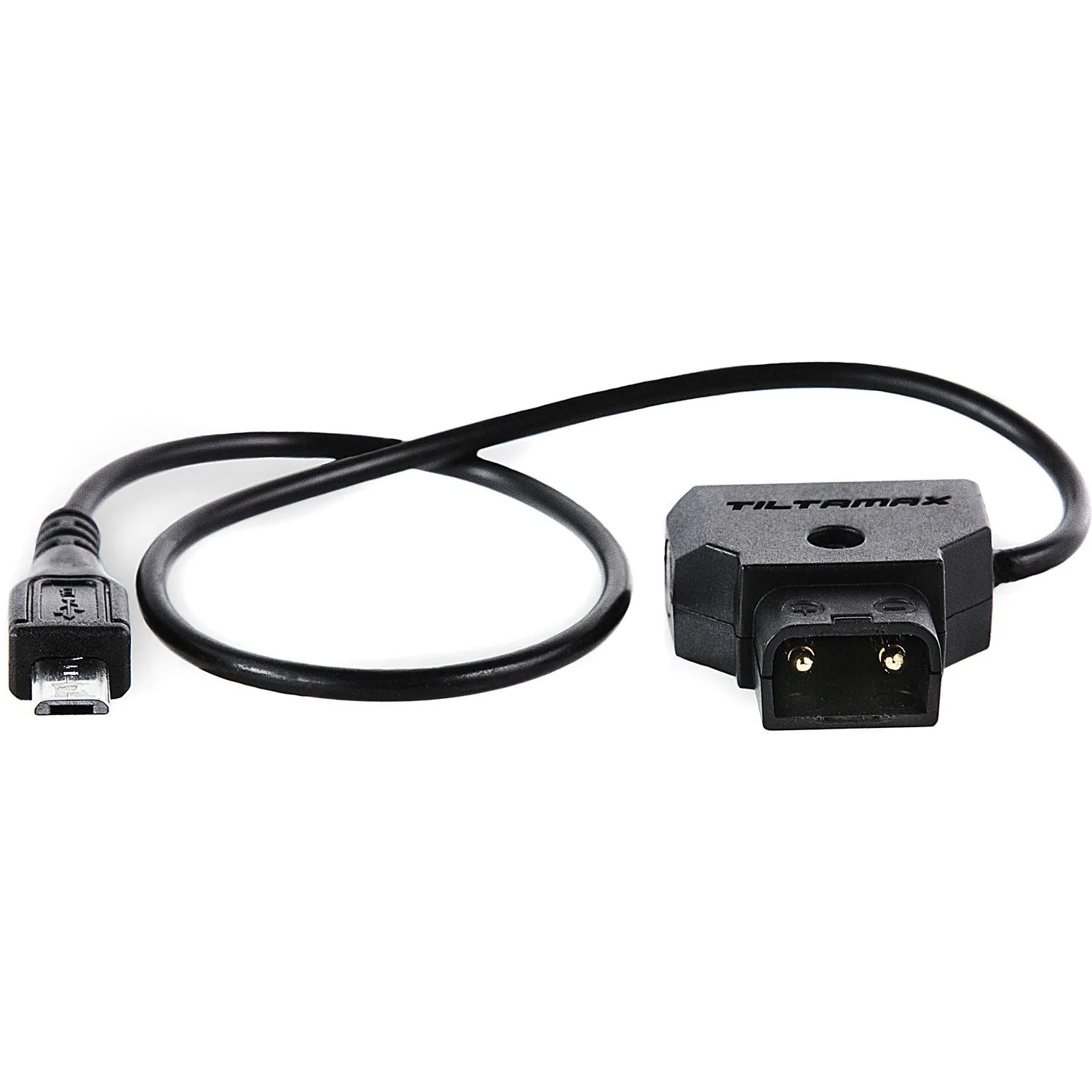

  • كابل طاقة محرك Tilta Micro-USB إلى D-Tap لـ Nucleus-Nano (13.2") #WLC-T04-PC-PTAP: كابل طاقة محرك Tilta Micro-USB إلى D-Tap لـ Nucleus-Nano (13.2") #WLC-T04-PC-PTAP هو منتج Tilta متوفر في Filmgear Canada في فانكوفر. يتيح لك هذا الكابل تشغيل محرك التركيز التلقائي Nucleus-Nano من مصدر D-Tap، مما يقلل من عدد البطاريات المنفصلة على الحامل.
  • برغي تثبيت الكاميرا سريع التحرير من SmallRig 1/4 بوصة 838: برغي تثبيت الكاميرا سريع التحرير من SmallRig 1/4 بوصة 838 هو برغي تثبيت كاميرا مقاس 1/4 بوصة لتأمين اللوحات والأقفاص والمقابض والمشابك أو ملحقات دعم الكاميرا المتوافقة. يمنع اتصال اللوحة الآمن لوحة البطارية من الانزلاق، مما يحمي كابلات الطاقة من الإجهاد.
  • طقم جهاز إرسال/استقبال Teradek Bolt 6 LT 750 3G-SDI/HDMI: طقم جهاز إرسال/استقبال Teradek Bolt 6 LT 750 هو رابط فيديو لاسلكي لسير عمل الكاميرا إلى الشاشة والكاميرا إلى غرفة المخرج، مع 3G-SDI وHDMI على كلا الطرفين. يحتاج هذا الجهاز إلى مصدر طاقة موثوق؛ خطط لتغذية D-Tap أو USB-C الخاصة به كجزء من ميزانية الطاقة الخاصة بك.
