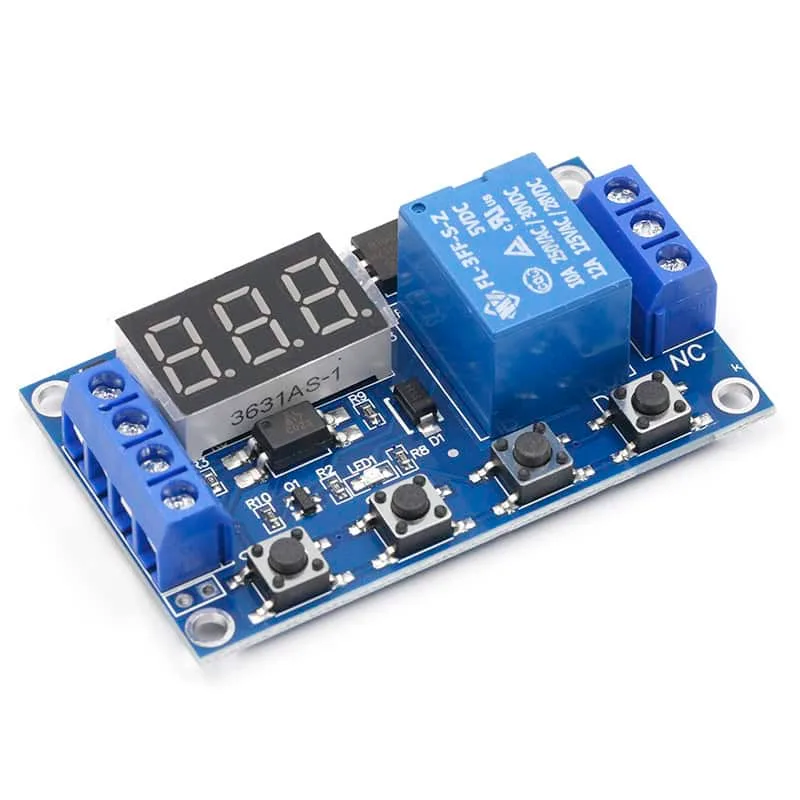

كيفية ضبط وحدة تأخير التتابع الزمني

إجابة سريعة

لإعداد وحدة تأخير التتابع الزمني، قم بتوصيل مصدر الطاقة والحمل وفقًا لعلامات الوحدة، ثم اضبط مقاييس الجهد أو مفاتيح DIP لتعيين وقت التأخير أو الدورة المطلوب.

فهم عناصر التحكم في الوحدة

تحتوي معظم وحدات التتابع الزمني 6-30 فولت على اثنين أو ثلاثة مقاييس ضبط: واحد لنطاق الوقت (مثل 0–10 ثانية أو 0–10 دقيقة)، وآخر للضبط الدقيق، وأحيانًا محدد وضع للتشغيل بالتأخير أو الإيقاف بالتأخير أو التشغيل الدوري. تختلف التسميات الدقيقة، لذا تحقق من الطباعة الحريرية أو الرسم التخطيطي المرفق.

قد تفتقر الوحدة التي تختارها إلى مفتاح وضع، مما يعني أنها تدعم وظيفة توقيت واحدة فقط (مثل التأخير عند التشغيل). إذا كان مشروعك يحتاج إلى كل من التأخير عند التشغيل والتأخير عند الإيقاف، فتأكد من قدرات الوحدة قبل التوصيل.

اعتبارات مصدر الطاقة

تقبل الوحدة جهد 6–30 فولت تيار مستمر، لكن ملف التتابع ودائرة التحكم يسحبان تيارًا يتناسب مع الجهد. عند 12 فولت، توقع حوالي 70–100 مللي أمبير للوحدة وحدها، بالإضافة إلى تيار الحمل عبر نقاط التلامس للتتابع.

من الأخطاء الشائعة استخدام مصدر طاقة غير كافٍ لا يمكنه توفير تيار الاندفاع عند تشغيل التتابع. استخدم دائمًا مصدر طاقة مقدرًا بنسبة 20% على الأقل فوق التيار المقاس.

خطوات الإعداد

1. تحديد أطراف الإدخال والإخراج: حدد أطراف DC+ و DC- لإدخال الطاقة، وأطراف COM (المشترك) و NO (مفتوح عادة) و NC (مغلق عادة) لإخراج التتابع. قم بتوصيل مصدر الطاقة (6–30 فولت تيار مستمر) بـ DC+ و DC-. تحقق من القطبية: الجهد العكسي يمكن أن يتلف الوحدة.
2. توصيل الحمل: قم بتوصيل الحمل (مثل ضوء أو محرك أو ملف لولبي) بين طرف COM و إما NO (الحمل يعمل عند تنشيط التتابع) أو NC (الحمل يعمل عند إيقاف التتابع). استخدم سلكًا مقدرًا بشكل مناسب لتيار الحمل. لا تتجاوز تيار التلامس المقدر للتتابع (عادة 10 أمبير عند 30 فولت تيار مستمر / 250 فولت تيار متردد).
3. ضبط مقاييس ضبط الوقت: أدر مقياس نطاق الوقت لتحديد أقصى تأخير (مثل 10 ثانية أو 10 دقيقة). ثم اضبط مقياس الضبط الدقيق لتعيين التأخير الدقيق ضمن هذا النطاق. استخدم مفك براغي صغير وأدر ببطء. إذا لم تكن الوحدة تحتوي على علامات، ابدأ بكل من المقاييس عند الحد الأدنى وزدها تدريجيًا أثناء الاختبار.
4. اختيار وضع التشغيل (إذا كان متاحًا): إذا كانت وحدتك تحتوي على وصلة وضع أو مفتاح DIP، فاضبطه على التأخير عند التشغيل (T-on) أو التأخير عند الإيقاف (T-off) أو الوضع الدوري. في الوضع الدوري، يتناوب التتابع بين التشغيل والإيقاف بناءً على إعدادي الوقت. في الوضع الدوري، عادة ما يتم ضبط وقت التشغيل ووقت الإيقاف بواسطة مقاييس منفصلة؛ تحقق من أي مقياس يتحكم في أي فترة.
5. التشغيل والاختبار: قم بتوصيل الطاقة بالوحدة. يجب أن يصدر التتابع صوت نقرة بعد التأخير المحدد (أو يبدأ في الدوران). استخدم مقياسًا متعددًا للتحقق من الجهد عند أطراف الحمل. اضبط المقاييس حسب الحاجة أثناء تشغيل الوحدة. اختبر دائمًا بحمل تيار منخفض أولاً (مثل LED مع مقاوم) لتجنب تلف المعدات إذا كان التوصيل خاطئًا.
