إجابة سريعة
قم بقصدير السلك وكوب الموصل، ثم سخّن الكوب وطبّق اللحام للحصول على وصلة آمنة. حافظ على برودة الوصلة وافحصها بحثًا عن لمسة نهائية لامعة.
لماذا تعتبر جودة اللحام مهمة
موصلات 3.5مم الرصاصية/الموزية شائعة في معدات الاختبار والصوت والإلكترونيات DIY. يمكن أن تسبب وصلة اللحام الرديئة إشارات متقطعة أو مقاومة عالية، مما يؤثر على الأداء.
تضمن التلامسات المطلية بالذهب نقل إشارة موثوقًا، لكن وصلة اللحام نفسها يجب أن تكون صلبة. التقنية الصحيحة تمنع الوصلات الباردة والدوائر القصيرة.
اختيار السلك واللحام المناسبين
استخدم سلكًا مجدولًا يتناسب بإحكام مع برميل الموصل. بالنسبة لمعظم مشاريع الهوايات، يعمل 18-22 AWG بشكل جيد. اللحام الخالي من الرصاص خيار، لكن اللحام بالرصاص 60/40 أسهل للمبتدئين.
إذا كان السلك سميكًا جدًا، فلن يتناسب؛ وإذا كان رفيعًا جدًا، فقد تكون الوصلة فضفاضة. قم بإزالة حوالي 5مم من العزل ولف الخيوط بإحكام قبل القصدير.
عملية اللحام خطوة بخطوة
- قصدير السلك: قم بإزالة حوالي __XP_88d0b953_0__مم من العزل، ولف الخيوط، وطبق كمية صغيرة من اللحام على طرف المكواة، وقم بتغطية السلك بالتساوي. تحقق من أن اللحام يتدفق داخل الخيوط، وليس فقط على السطح.
- قصدير كوب الموصل مسبقًا: طبق كمية صغيرة من اللحام داخل برميل الموصل. استخدم ما يكفي فقط لتغطية السطح، وليس لملئه. يمكن أن يمنع الكثير من اللحام إدخال السلك بالكامل.
- أدخل السلك: قم بتمرير السلك المقسّى في برميل الموصل حتى يلمس القاع. ثبته في مكانه باستخدام يد مساعدة أو مشبك. تأكد من أن السلك مستقر بالكامل قبل تطبيق الحرارة.
- الحرارة واللحام: المس المكواة بالبرميل والسلك معًا، ثم قم بتغذية اللحام حتى يتدفق حول الوصلة. أزل المكواة واتركها تبرد دون تحريك. يشير الفيليه اللامع المقعر إلى وصلة جيدة؛ أما الباهت أو المتكتل فيعني وصلة باردة.
- افحص واختبر: اسحب السلك برفق للتأكد من أنه آمن، واستخدم مقياسًا متعددًا للتحقق من الاستمرارية بين طرف الموصل والطرف الآخر من السلك. لا استمرارية تعني إعادة الوصلة؛ لا تعتمد على الفحص البصري فقط.
حقائق المنتج
-

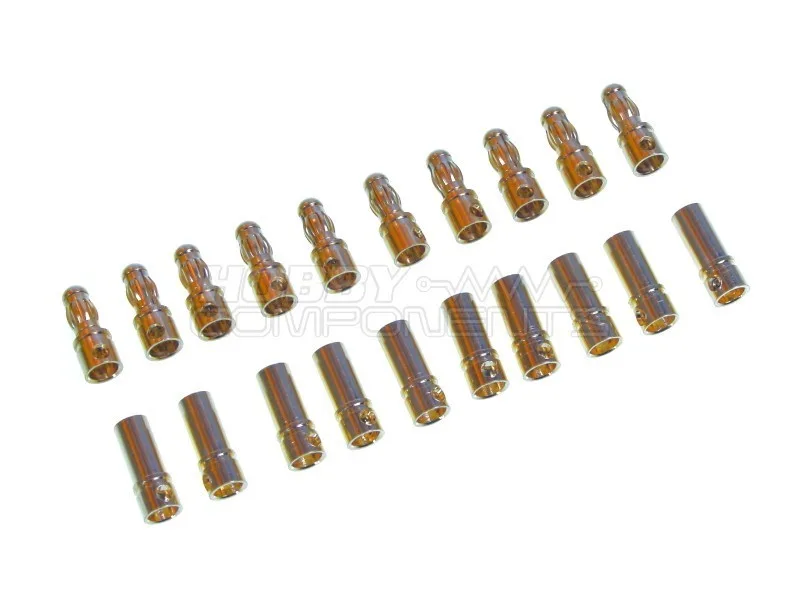

موصلات رصاصية/موزية مطلية بالذهب 3.5مم (10 مجموعات): عبوة من 10 مجموعات (10 ذكر و10 أنثى) من موصلات رصاصية/موزية مطلية بالذهب 3.5مم. تحصل على عدد كافٍ من الموصلات لمشاريع متعددة، والطلاء بالذهب يساعد في الحفاظ على نقل إشارة نظيف في الصوت وأسلاك الاختبار.
موصلات رصاصية/موزية مطلية بالذهب 3.5مم (10 مجموعات)
