إجابة سريعة
استخدم كتلة الأسلاك Circuit Blox 3 عندما تحتاج بنيتك إلى توصيل ثلاثة أسلاك منفصلة—عادةً لتقسيم خط الطاقة أو الإشارة—مع الحفاظ على ترتيب الدائرة. أدخلها بقوة على الأزرار، مع مطابقة ألوان الأسلاك لعلامات الكتلة.
متى تختار كتلة الأسلاك 3 بدلاً من كتل الأسلاك الأخرى
كتلة الأسلاك 3 مثالية لتفرع أو ربط ثلاث توصيلات في مكان واحد. إذا كان مشروعك يحتاج فقط إلى سلكين، فإن كتلة الأسلاك 2 أبسط. لأكثر من ثلاثة، قم بتجميع عدة كتل أو استخدم كتلة الأسلاك 5. تعمل كتلة الأسلاك 3 بشكل أفضل في الإنشاءات متوسطة التعقيد مثل متعقب LED متعدد أو دائرة تعمل بالصوت.
مقايضة واحدة: نظرًا لأنها تضيف وصلة إضافية، يمكن لكتلة الأسلاك 3 أن تقدم نقطة فشل إذا لم يتم الضغط عليها بالكامل على الأزرار. تحقق من كل توصيل قبل تشغيل الطاقة.
كيفية تركيب كتلة الأسلاك 3 في دائرتك
- تحديد الموقع الصحيح: انظر إلى مخطط دائرتك أو خطط أين تحتاج ثلاثة أسلاك للالتقاء. تشمل الأماكن الشائعة تقسيم الطاقة إلى مكونات متعددة أو توصيل مستشعر باللوحة الرئيسية.
- محاذاة الكتلة مع الأزرار: قم بمحاذاة الفتحات الثلاثة في الجزء السفلي من كتلة الأسلاك 3 مع الأزرار المقابلة على لوحة القاعدة أو كتلة أخرى. تأكد من أن علامات لون السلك (عادةً الأحمر للطاقة، والأسود للأرض، ولون ثالث للإشارة) تطابق توصيلاتك المقصودة. خطأ شائع: إجبار الكتلة على أزرار غير محاذية يمكن أن يثني الدبابيس. إذا لم تنزلق بسهولة، أعد التحقق من المحاذاة.
- اضغط بقوة حتى تسمع صوت نقرة: ادفع الكتلة لأسفل بشكل مستقيم بضغط متساوٍ حتى تشعر أنها تستقر في مكانها. التوصيل الآمن ضروري لتدفق التيار عبر جميع الأسلاك الثلاثة.
- اختبر الاستمرارية قبل إضافة المزيد من المكونات: استخدم مقياسًا متعددًا أو وظيفة الاختبار المدمجة في وحدة الطاقة Circuit Blox للتحقق من اكتمال كل مسار سلك. إذا أظهر أحد الأرجل عدم وجود توصيل، قم بإزالة الكتلة وافحص الأزرار بحثًا عن حطام أو تلف. نقطة تفتيش: بعد الاختبار، إذا كانت الدائرة لا تزال لا تعمل، فقد تكون كتلة الأسلاك 3 هي السبب—جرب واحدة مختلفة لاستبعاد عيب تصنيع.
حقائق المنتج
-

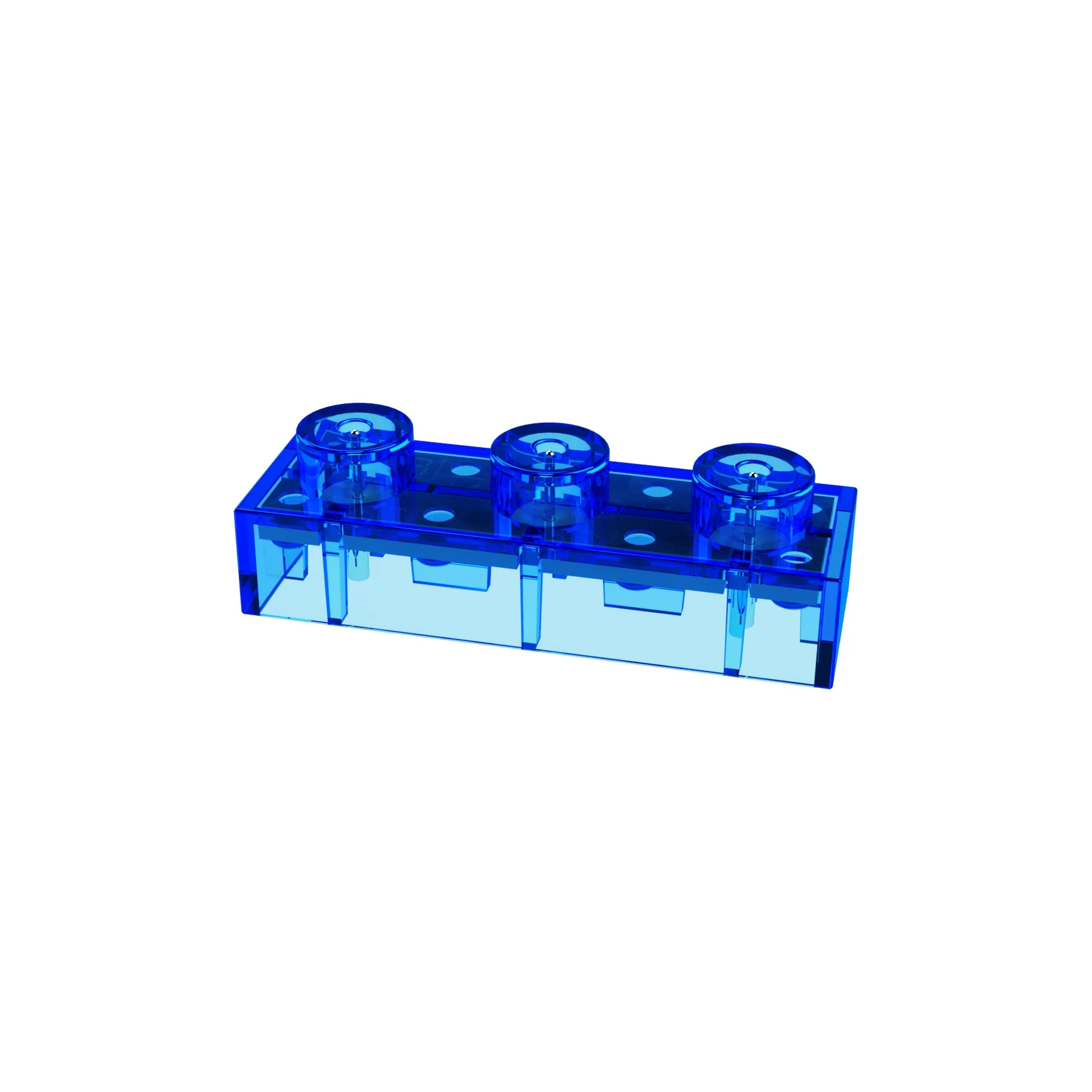

Circuit Blox™ - كتلة الأسلاك 3 - E-Blox®: كتلة الأسلاك Circuit Blox 3 هي مكون قطعة واحدة للاستخدام مع إنشاءات Circuit Blox، مقدمة تحت علامة E-Blox التجارية مع SKU 6EB2X03. هذا يعني أنك تحصل على جزء مخصص واحد لن ينفصل أثناء التجميع، مما يقلل من فرصة التوصيلات الفضفاضة.
Circuit Blox™ - كتلة الأسلاك 3 - E-Blox®
