إجابة سريعة
استخدم مولد الإشارات FNIRSI SG-004A في وضع PT100 أو وضع 4-20mA لمحاكاة خرج المستشعر، ثم تحقق من استجابة نظام القياس لديك بشكل صحيح—دون الحاجة إلى معاير منفصل.
لماذا يتناسب SG-004A مع أعمال معايرة المستشعرات
مولد الإشارات متعدد الوظائف FNIRSI SG-004A يعمل أيضًا كمعاير عمليات PT100 ومصدر تيار 4-20mA. وهذا يعني أنه يمكنك محاكاة قيم المقاومة لمستشعرات RTD أو حلقات التيار لأجهزة الإرسال دون الحاجة إلى أجهزة اختبار متعددة.
قيد واحد: لا يقيس SG-004A خرج المستشعر مباشرة—فهو يولد الإشارات فقط. ستظل بحاجة إلى مقياس متعدد أو نظام التحكم الخاص بك لقراءة الاستجابة. هذا أمر نموذجي للمعايرات في هذا النطاق السعري.
المزالق الشائعة عند معايرة المستشعرات
ينسى العديد من المستخدمين ضبط وضع الخرج الصحيح قبل التوصيل. لمعايرة PT100، يجب أن يكون SG-004A في وضع محاكاة المقاومة، وليس وضع الجهد أو التيار. بالنسبة لأجهزة الإرسال 4-20mA، تأكد من أنك تقوم بتزويد التيار، وليس سحبه.
خطأ شائع آخر: استخدام أسلاك اختبار ذات مقاومة زائدة أو توصيلات سيئة. يؤدي هذا إلى أخطاء إزاحة يمكن أن تجعل المستشعر الجيد يبدو معطلاً.
إجراء المعايرة خطوة بخطوة
- الخطوة 1: ضبط وضع الخرج: قم بتشغيل SG-004A واضغط على زر MODE حتى تظهر الشاشة 'PT100' لمستشعرات RTD أو 'mA' لأجهزة الإرسال 4-20mA. تأكد من تحديد النطاق الصحيح (مثل 0–100°C أو 4–20 mA). نقطة تفتيش: إذا كانت الشاشة تظهر الجهد (V) بدلاً من ذلك، فأنت في الوضع الخطأ—قم بالتبديل قبل التوصيل.
- الخطوة 2: التوصيل بمدخل المستشعر: استخدم أسلاك اختبار عالية الجودة لتوصيل أطراف خرج SG-004A بمدخل المستشعر في وحدة التحكم أو PLC أو الشاشة. بالنسبة لـ PT100، استخدم توصيل 3-سلك أو 4-سلك إذا كان مدعومًا؛ بالنسبة لـ 2-سلك، قم بتوصيل كلا السلكين ببساطة. خطأ شائع: التوصيلات الفضفاضة أو المتآكلة تسبب قراءات غير منتظمة. أحكم ربط الأطراف وافحص الأسلاك قبل المتابعة.
- الخطوة 3: محاكاة قيمة معروفة: استخدم المشفر الدوار أو مفاتيح الأسهم لتعيين قيمة خرج محددة. بالنسبة لـ PT100، اختر درجة حرارة قياسية مثل 0°C (100.0 Ω) أو 100°C (138.5 Ω). بالنسبة لـ 4-20mA، اضبط 4 mA (0% من المدى) أو 12 mA (50% من المدى). نقطة تفتيش: ابدأ دائمًا بقيمة متوسطة للتحقق من استجابة النظام بشكل خطي قبل اختبار الأطراف.
- الخطوة 4: قراءة ومقارنة استجابة النظام: لاحظ القراءة على وحدة التحكم أو المقياس المتعدد. يجب أن تتطابق مع القيمة المحاكاة ضمن مواصفات دقة النظام. إذا لم تتطابق، سجل الانحراف—وهذا يشير إلى إزاحة معايرة. خطأ شائع: تجاهل الانحرافات الصغيرة. خطأ بنسبة 0.5% في منتصف المدى يمكن أن ينمو إلى 2% عند المدى الكامل. اضبط عامل معايرة نظامك إذا أمكن.
- الخطوة 5: التكرار عند نقاط متعددة: اختبر على الأقل ثلاث نقاط عبر نطاق المستشعر (مثل 0%، 50%، 100% من المدى). سجل كل انحراف. يشير الانحراف الثابت إلى ضبط كسب أو صفر بسيط؛ قد تشير الأخطاء غير الخطية إلى تلف المستشعر. نقطة تفتيش: إذا تجاوزت الانحرافات تفاوت بيانات المستشعر، استبدل المستشعر بدلاً من فرض تعديل المعايرة.
حقائق المنتج
-

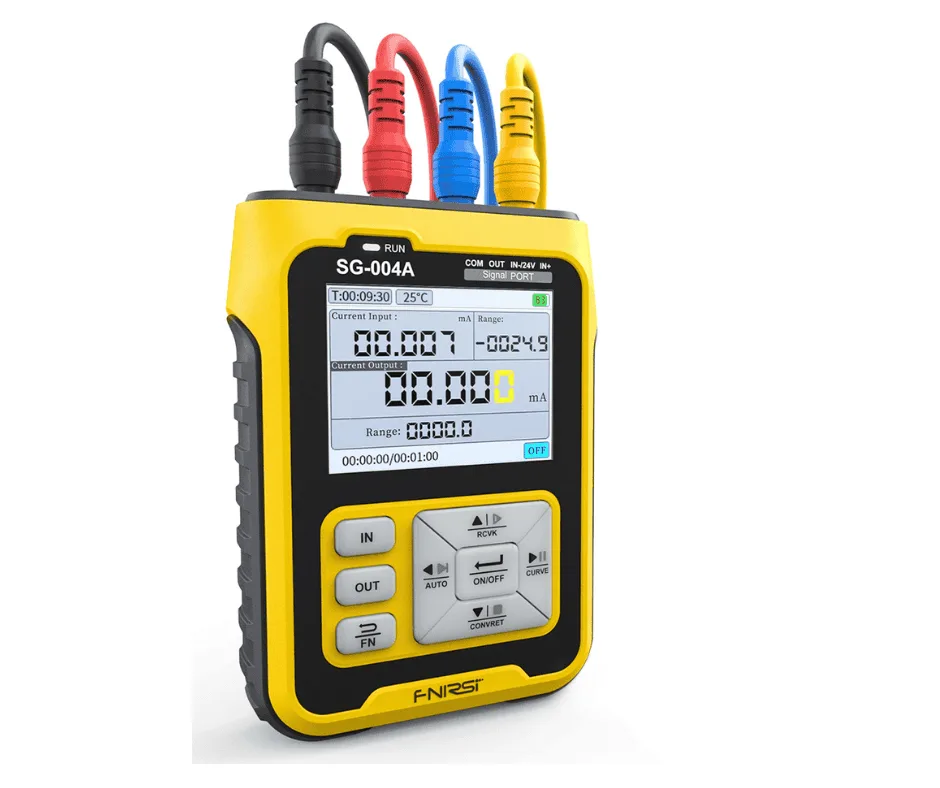

مولد الإشارات متعدد الوظائف FNIRSI SG-004A معاير عمليات PT100 4-20mA: مولد الإشارات متعدد الوظائف SG-004A معاير عمليات PT100 4-20mA هذا الجهاز الواحد يحل محل محاكي PT100 مخصص ومعاير 4-20mA، مما يوفر مساحة على المنضدة وتكلفة لأعمال المعايرة الميدانية أو المخبرية.
