إجابة سريعة

قم بتشغيل ESP8266 عن طريق تغذية جهد 9-36 فولت تيار مستمر في محول خفض جهد مضبوط على 5 فولت، ثم قم بتوصيل خرج المحول 5 فولت بدبوس 5 فولت على لوحة Wemos D1 ميني أو ESP8266. لا تقم بتغذية 5 فولت في دبوس 3.3 فولت، ولا تقم بتوصيل خرج المحول بمنفذ USB ودبوس 5 فولت في نفس الوقت. قم بقياس الخرج باستخدام مقياس متعدد قبل توصيل اللوحة.

اختر محولاً يتناسب مع مصدر الطاقة والحمل

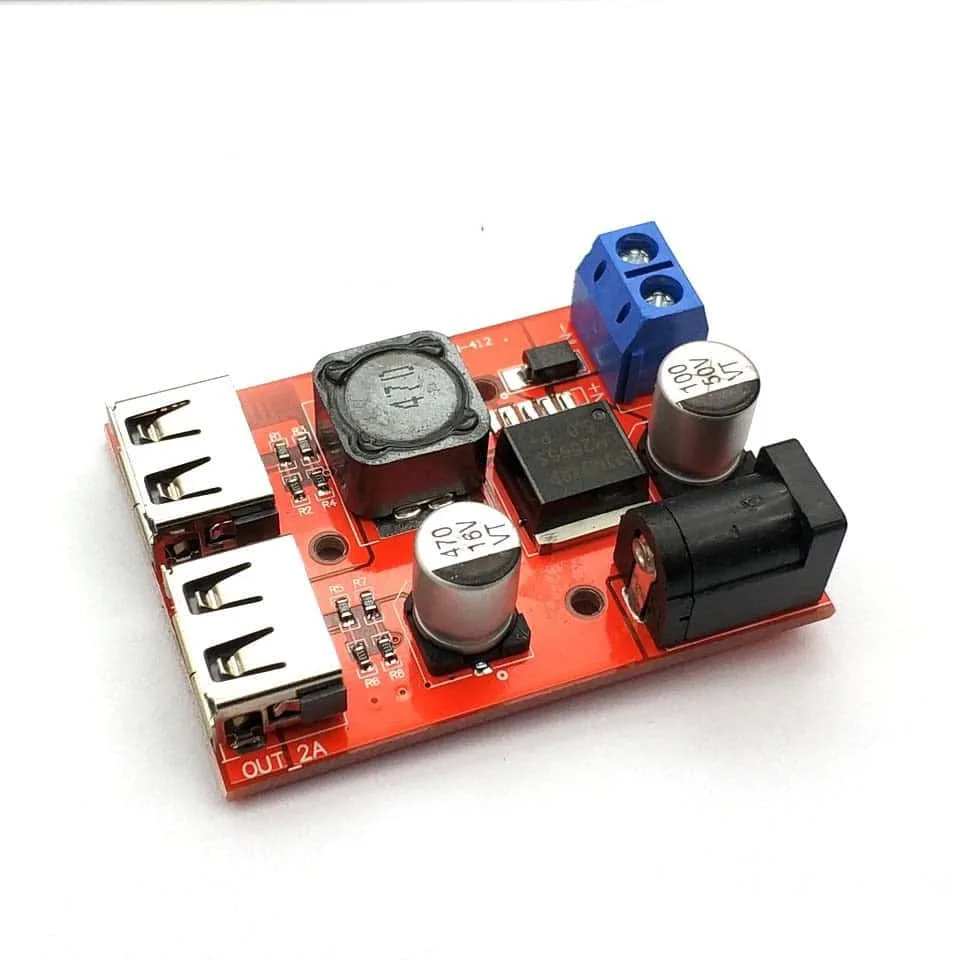

محول خفض جهد مزدوج USB من 9-36 فولت تيار مستمر إلى 5 فولت 3 أمبير يقبل نطاق إدخال واسع ويوفر جهداً 5 فولت منظم، وهو بالضبط ما تتوقعه لوحة ESP8266 على دبوس 5 فولت الخاص بها. تصنيف 3 أمبير يعطي مساحة كافية للوحة بالإضافة إلى درع أو حساسات أو مرحل صغير. إذا كان مصدرك بطارية 12 فولت أو مصدر طاقة صناعي 24 فولت، فإن نافذة الإدخال هذه تغطيه دون الحاجة إلى منظم مسبق إضافي.

قم بتوصيل جانب الإدخال أولاً وتحقق من القطبية

قم بتوصيل الإدخال التيار المستمر بأطراف IN+ و IN- الخاصة بالمحول، مع مراعاة القطبية. يمكن أن يؤدي عكس القطبية على الإدخال إلى تدمير المحول فوراً. استخدم مقياساً متعدداً لتأكيد جهد الإدخال عند الأطراف قبل توصيل أي شيء بجانب الخرج.

اضبط وقياس خرج 5 فولت قبل توصيل ESP8266

مع تشغيل الإدخال، قم بقياس خر المحول عن د أطراف OUT+ و OUT-. يج أن يقرأ قريباً من 5 فولت. إذا كان المحول يحتوي على مقياس جهد تعديل، فقم بتدويره ببطء حتى يظهر المقياس 5.0 فولت. فقط بعد هذا القياس يج ب توصيل لوحة ESP8266.

قم بتوصيل خر 5 فولت إلى دبوس ESP8266 الصحيح

قم بتوصيل خر المحول 5 فولت إلى دبوس 5 فولت على لوحة Wemos D1 ميني أو ESP8266، والأرضي إلى GND. سيقوم المنظم الموجود على اللوحة بتخفيض 5 فولت إلى 3.3 فولت التي يحتاجها رقاقة ESP8266. لا تقم بحقن 5 فولت في دبوس 3.3 فولت. تجنب أيضاً تشغيل اللوحة من USB في نفس الوق، لأن مصدرين للطاقة يمك أن يتعارضا.

أضف درعاً أو طرفاً طرفياً وتحقق من سحب التيار

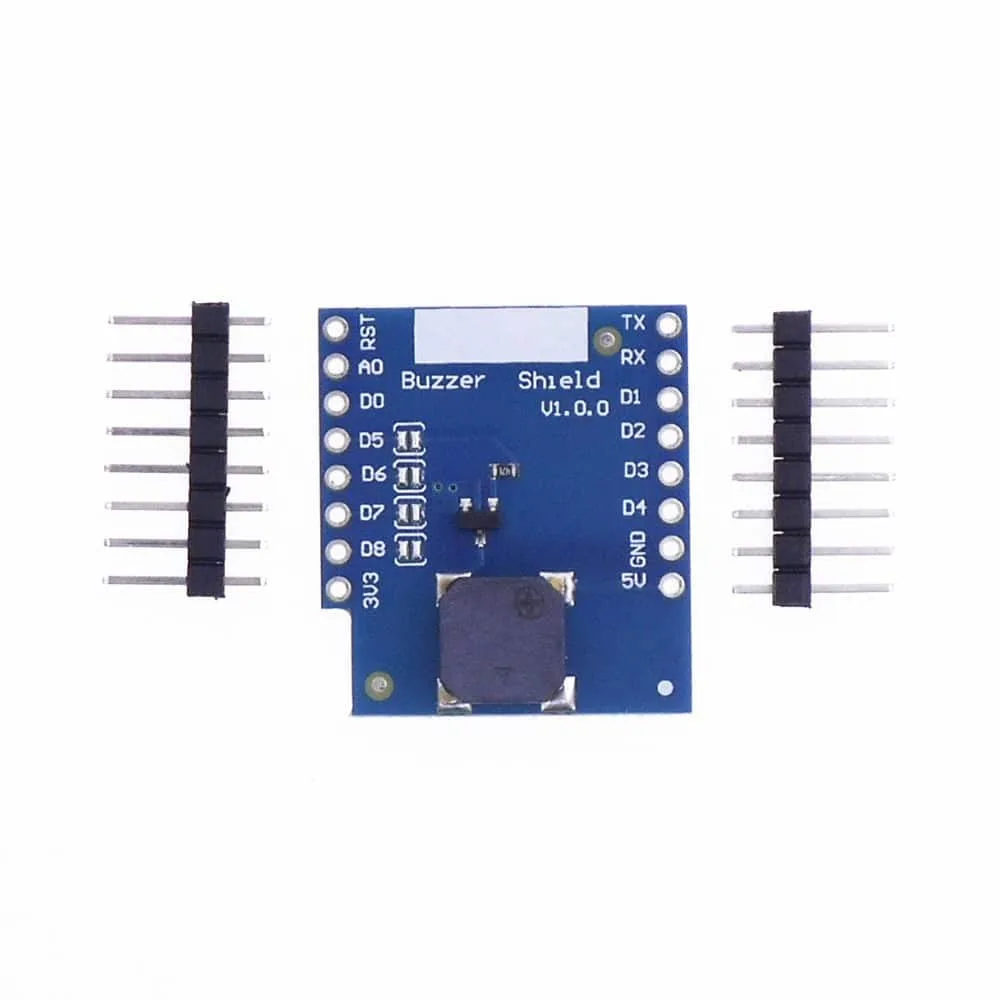

درع الجرس Wemos D1 ميني Buzzer Shield V1.0.0 ESP8266 Arduino يركب مباشرة على D1 ميني ويضيف تنبيهاً صوتياً دون أسلاك إضافية. بعد إضافة أي درع، قم بتشغيل المشروع وتحقق من أن المحول واللوحة يبقيان باردين. إذا سخن المحول، فقد يتجاوز حملك 3 أمبير أو قد يكون جهد الإدخال منخفضاً جداً ليت مكن المحول من التنظيم بشكل صحيح.

اختر مسار الطاقة النهائي تحت الحمل

قم بتشغيل برنامجك مع تشغيل Wi-Fi وأي مخارج، ثم قم بقياس جهد 5 فولت مرة أخرى عند دبابيس 5 فولت و GND على اللوحة. الانخفاض الصغير طبيعي، ولكن القراءة أق من حوال 4.8 فولت يمك أن تسبب إعادت تشغيل أو Wi-Fi غير موثوق. إذا انخف الجهد، فقص الأسلاك، أو زد مقاس السلك، أو استخدم محولاً بتصنيف تيار أعلى.

قائمة التحقق من تشغيل الطاقة خطوة بخطوة

  1. تأكد من أن مصدر الإدخال يقع ضمن 9-36 فولت تيار مستمر: قم بقياس المصدر بمقياس متعدد قبل توصيله بالمحول. محول 12 فولت، أو بطارية 12 فولت، أو مصدر طاقة 24 فولت، كلها تقع ضمن النطاق. نقطة التحقق: إذا قرأ المصدر أق من 9 فولت أو أعلى من 36 فولت، فتوقف واختر مصدراً مخلفاً.
  2. قم بتوصيل إدخال المحول بالقطبية الصحيحة: قم بتوصيل الموجب بـ IN+ والسالب بـ IN-. عكس هذين يمكن أن يدمر المحول فوراً. نقطة التحقق: اسحب كل طرف برفق لتأكيد تثبيت السلك.
  3. قم بقياس خرج 5 فولت قبل توصيل اللوحة: قم بتشغيل الإدخال وضع مجسات المقياس المتعدد على OUT+ و OUT-. اضبط أي مقياس جهد حتى تصبح القراءة حوالي 5.0 فولت. نقطة التحقق: لا تقم أبداً بتوصيل ESP8266 حتى ترى 5 فولت مستقراً.
  4. قم بتوصيل 5 فولت و GND بلوحة ESP8266: قم بتوصيل خرج المحول 5 فولت بدبوس 5 فولت على اللوحة وأرضي المحول بدبوس GND على اللوحة. اترك دبوس 3.3 فولت غير متصل. خطأ شائع: تغذية 5 فولت في دبوس 3.3 فولت سيتلف ESP8266.
  5. قم بتشغيل اللوحة وتحقق من الإقلاع: قم بتطبيق طاقة الإدخال وراقب مؤشر LED الموجود على اللوحة أو الخرج التسلسلي. إذا لم يحدث شيء، افصل فوراً وأعد التحقق من القطبية وقياس 5 فولت. الخطوة التالية: إذا أقلعت اللوحة، أضف درعك أو حساساتك واحداً تلو الآخر.
  6. أعد قياس جهد 5 فولت تحت الحمل الكامل: مع تشغيل Wi-Fi وجميع المخارج، قم بالقياس عند دبابيس 5 فولت و GND على اللوحة. قراءة مستقرة قريبة من 5 فولت تعني أن المحول مناسب. نقطة التحقق: قراءة أقل من حوالي 4.8 فولت تتطلب أسلاكاً أقصر، أو مقاساً أكب، أو محولاً بتيار أعلى.
