إجابة سريعة
قم بتوصيل مصدر طاقة تيار مستمر بجهد 6-12 فولت بأطراف الطاقة في اللوحة، وأدخل إشارة صوتية إلى المدخل، وقم بتوصيل مكبر صوت بالمخرج. حافظ على مشتركية الأرض وتحقق من القطبية لتجنب الطنين أو التلف.
خيارات وقيود مصدر الطاقة
لوحة TDA2030A مصممة لجهد دخل تيار مستمر يتراوح بين 6-12 فولت. البقاء ضمن هذا النطاق أمر بالغ الأهمية: الجهد المنخفض جدًا يضعف الخرج، والجهد المرتفع جدًا يعرض الشريحة للتلف. مصدر طاقة منظم بجهد 12 فولت هو خيار آمن لتحقيق أقصى هامش تشغيل.
نظرًا لأن اللوحة أحادية الصوت، ستحتاج إلى لوحة واحدة لكل قناة للحصول على ستيريو. كل لوحة تسحب تيارها الخاص، لذا اختر مصدر طاقة مناسبًا—محول بجهد 12 فولت وتيار 1 أمبير يكفي عادةً للوحة واحدة تشغل مكبر صوت صغير.
الإشارة الداخلة والتأريض
عادةً ما يكون مدخل الصوت عبارة عن مقبس مقاس 3.5 مم أو نقاط لحام. استخدم كبلًا محميًا لتقليل الضوضاء. يجب توصيل أرض المصدر بأرض اللوحة، وسلك الإشارة بطرف الإدخال.
من الأخطاء الشائعة ترك المدخل عائمًا عند عدم توصيل مصدر، مما قد يسبب طنينًا. قم بقصر المدخل على الأرض عند عدم الاستخدام، أو أبقِ المصدر متصلاً.
خطوات التوصيل
- حدد الأطراف: حدد موقع مدخل الطاقة (VCC و GND)، ومدخل الصوت (IN و GND)، ومخرج مكبر الصوت (OUT+ و OUT-). راجع الطباعة على اللوحة إن وجدت. تحقق جيدًا من التسميات قبل توصيل أي شيء.
- قم بتوصيل مصدر الطاقة: قم بتوصيل مصدر طاقة تيار مستمر بجهد 6-12 فولت بطرفي VCC و GND. لاحظ القطبية: الجهد العكسي يمكن أن يدمر الشريحة. استخدم مقياسًا متعددًا للتحقق من جهد الإمداد قبل التشغيل.
- قم بتوصيل مدخل الصوت: قم بتوصيل سلك الإشارة من مصدر الصوت بطرف IN وسلك الأرض بطرف GND. استخدم كبلًا محميًا لتقليل الضوضاء. حافظ على أسلاك الإدخال قصيرة وبعيدة عن أسلاك الطاقة.
- قم بتوصيل مكبر الصوت: قم بتوصيل السلك الموجب لمكبر الصوت بـ OUT+ والسلك السالب بـ OUT-. تأكد من أن مقاومة مكبر الصوت ضمن النطاق الموصى به للشريحة (عادةً 4-8 أوم). مكبر صوت ذو مقاومة منخفضة جدًا يمكن أن يؤدي إلى ارتفاع حرارة الشريحة.
- قم بتشغيل الطاقة واختبر: شغّل الإمداد وقم بتشغيل نغمة اختبار منخفضة الصوت. إذا سمعت تشويشًا أو طنينًا، تحقق من توصيلات الأرض وأسلاك الإدخال. ابدأ بمستوى صوت منخفض لتجنب خرج مرتفع مفاجئ.
حقائق المنتج
-

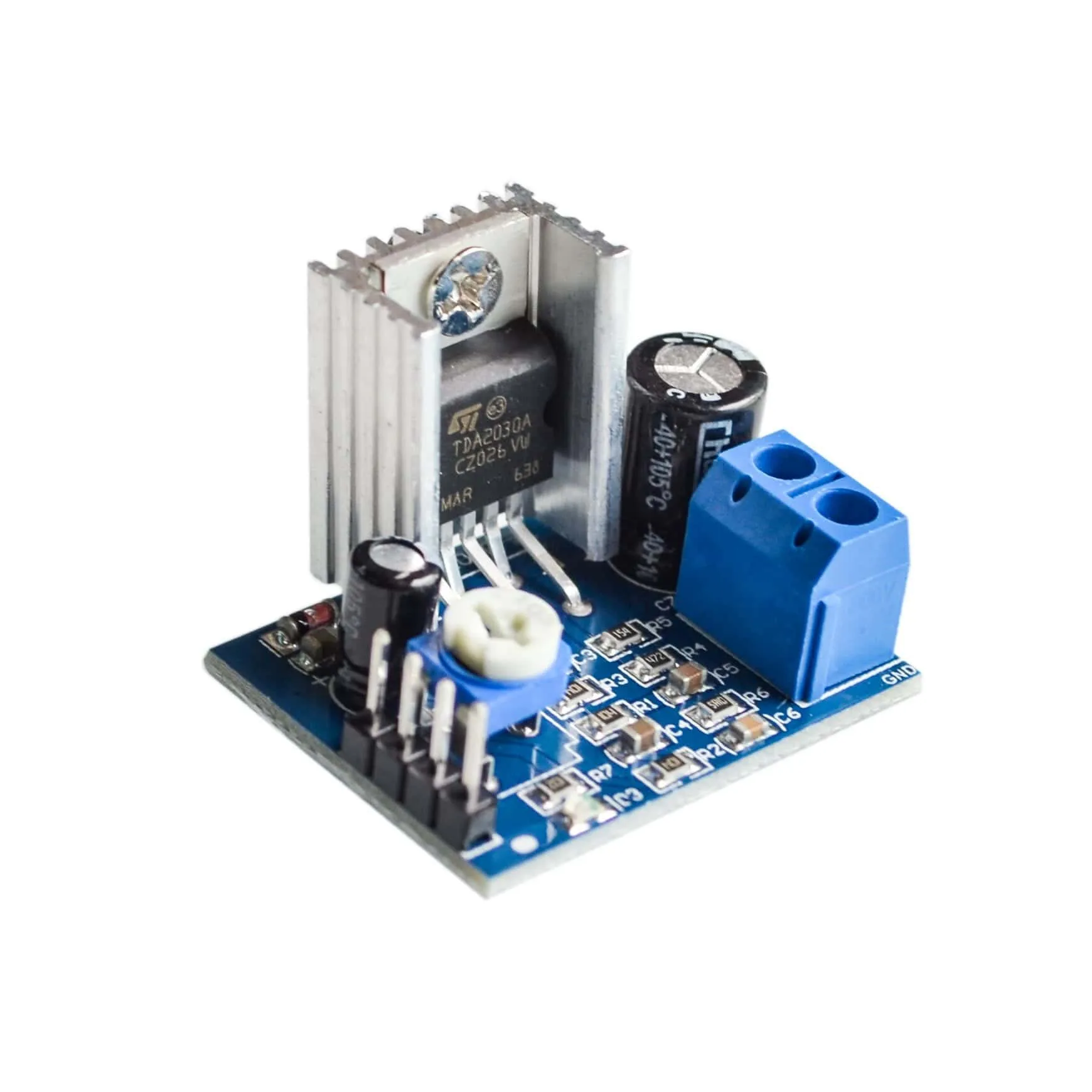

لوحة مضخم الصوت TDA2030A أحادية الصوت بجهد 6-12 فولت: هذه لوحة مضخم أحادية الصوت تستخدم شريحة TDA2030A، مصممة لمصادر طاقة تيار مستمر بجهد 6-12 فولت. إنها طريقة مدمجة ومنخفضة التكلفة لإضافة مضخم صوت أحادي القناة إلى مشروعك، لكنك ستحتاج إلى لوحتين للحصول على ستيريو.
