Rychlá odpověď

RAM X-Grip Universal Drill-Down Mount pro tablety 7"-8" je řešením s trvalou montáží: vyvrtáte základnu do rovného povrchu, připevníte rameno se zásuvkou a poté tabletu usadíte do pružinového držáku X-Grip. Nejprve změřte velikost obrazovky tabletu, protože držák X-Grip je dimenzován pro obrazovky 7" až 8" a větší zařízení bezpečně neudrží. Pokud je váš tablet mimo tento rozsah, zvolte držák určený pro jeho velikost, místo abyste se snažili o násilné usazení.

Než začnete vrtat: ověřte tablet a povrch

Držák X-Grip je pružinový držák, nikoli tvarovaný dok. Drží okraje tabletu, takže funguje s mnoha tablety 7"-8", které mají různé tvary rámečků. Nevýhodou je, že velmi silné pouzdro nebo tablet s neobvykle zakřivenými okraji může snížit, jak velká část držáku se skutečně dotýká zařízení. Pokud používáte odolné pouzdro, vyzkoušejte tablet v držáku před vrtáním.

Základna pro přišroubování potřebuje rovný, stabilní povrch s dostatkem materiálu pro šrouby. Tenké plastové palubní desky, duté panely a zakřivené povrchy jsou nevhodné, protože základna se může prohýbat nebo uvolnit. Pro tato místa je lepší volbou základna bez vrtání nebo základna specifická pro vozidlo. Zkontrolujte také spodní stranu povrchu, abyste nevyvrtali díru do kabeláže, palivového potrubí nebo součástí airbagu.

Co obsahuje držák X-Grip 7-8 palce a jak se nastavuje

RAM X-Grip Universal Drill-Down Mount pro tablety 7"-8" kombinuje základnu pro přišroubování, rameno se zásuvkou a držák X-Grip. Rameno se zásuvkou umožňuje nastavit úhel pohledu a poté jej utáhnout na místě. Protože rameno je třecí kloub, nejprve tabletu umístěte a teprve poté utáhněte; přílišné utažení nepřidá přidržovací sílu a může kloub namáhat.

Samotný držák X-Grip je pružinový, takže roztáhnete ramena, usadíte tabletu a necháte pružiny, aby se kolem ní zavřely. Porty a tlačítka obvykle zůstávají přístupné, protože držák se dotýká okrajů, nikoli čelní strany. Pokud potřebujete jinou velikost obrazovky, RAM nabízí stejný přístup s přišroubováním pro tablety 9"-11" a držák 12"-13", takže držák přizpůsobte zařízení, místo abyste natahovali verzi 7"-8".

Nástroje a příprava, které zabrání křivé instalaci

Připravte si vrtačku, vrtáky odpovídající vašim šroubům a materiálu povrchu, tužku, důlčík nebo šídlo, vodováhu a montážní hardware. Označte polohu základny s dočasně sestaveným tabletem a ramenem, abyste mohli ověřit, že obrazovka nebude blokovat ovládací prvky, větrací otvory nebo výhled na silnici. Důlčík zabrání tomu, aby vrták na hladkém plastu nebo kovu ujížděl.

Pokud montujete na svislý povrch, podržte základnu na místě a před označením ji zkontrolujte vodováhou. Základna, která je o několik stupňů mimo, není strukturální problém, ale omezuje, jak velkou část rozsahu nastavení ramene můžete později použít ke korekci úhlu.

Kroky instalace

  1. Změřte obrazovku tabletu: Ověřte, že obrazovka měří diagonálně 7" až 8". Držák X-Grip je dimenzován pro tento rozsah, takže tablet 9" nebo větší potřebuje jiný držák. Kontrolní bod: pokud je tablet mimo 7"-8", zastavte a vyberte držák odpovídající velikosti.
  2. Vyberte a zkontrolujte montážní povrch: Vyberte rovný, pevný povrch, který unese šrouby, a podívejte se za něj, zda tam nejsou kabely nebo překážky. Vyhněte se tenkým nebo zakřiveným panelům, které se budou prohýbat. Chyba, které se vyvarovat: vrtání do duté palubní desky a následné uvolnění základny.
  3. Vyzkoušejte usazení tabletu v držáku X-Grip: Roztáhněte pružinová ramena, usaďte tabletu a uvolněte. Ověřte, že držák se dotýká okrajů a že porty a tlačítka zůstávají přístupné. Pokud plánujete pouzdro, testujte s ním. Kontrolní bod: pokud držák působí volně nebo zakrývá potřebný port, upravte polohu tabletu před montáží.
  4. Označte a vyvrtejte otvory pro základnu: Dočasně sestavte základnu, rameno a držák, umístěte sestavu a označte otvory pro šrouby. Použijte důlčík a poté vyvrtejte pilotní otvory odpovídající vašemu hardwaru a povrchu. Chyba, které se vyvarovat: vrtání před ověřením, že rameno dosáhne na použitelný úhel pohledu.
  5. Připevněte základnu pro přišroubování: Připevněte základnu dodaným nebo vhodným hardwarem a rovnoměrně ji utáhněte. Základna by měla sedět rovně a nehoupat se. Kontrolní bod: pokud se základna houpe, znamená to špatný povrch nebo hardware; opravte to před přidáním ramene.
  6. Připevněte rameno a nastavte úhel: Připojte rameno se zásuvkou k základně a držáku, umístěte tabletu do požadovaného úhlu a poté utáhněte kloub. Znovu zkontrolujte, že obrazovka neblokuje ovládací prvky nebo váš výhled. Chyba, které se vyvarovat: přílišné utažení kloubu, které nezlepší přidržení a může namáhat rameno.
  7. Vložte tabletu a proveďte test na silnici nebo při použití: Usaďte tabletu do X-Grip a poté jemně zatlačte a zatáhněte, abyste ověřili, že drží. Pokud jste ve vozidle, otestujte při nízké rychlosti na hrubém povrchu, než se na něj spolehneme. Další krok: pokud se tablet posouvá, znovu zkontrolujte usazení držáku a napětí ramene před jízdou.

Fakta o produktu

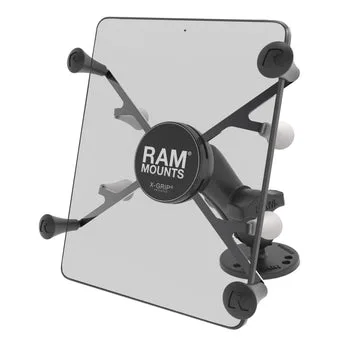

  • RAM® X-Grip® Universal Drill-Down Mount pro tablety 7"-8": RAM X-Grip Universal Drill-Down Mount bezpečně drží tablety 7"-8" pomocí pružinového designu X-Grip a základny pro přišroubování pro trvalou instalaci. Toto je správný držák pro pevné uspořádání tabletu 7"-8"; trvalá základna znamená, že se zavazujete k umístění, takže jej vybírejte pečlivě.
  • RAM® X-Grip® Drill-Down Double Ball Mount pro tablety 9"-11": RAM X-Grip Drill-Down Double Ball Mount se hodí pro tablety 9"-11" a přidává systém dvojitého kulového kloubu pro lepší nastavitelnost. Pokud je váš tablet 9"-11", je toto alternativa odpovídající velikosti; extra kulový kloub poskytuje větší rozsah polohování než sestava s jedním ramenem.

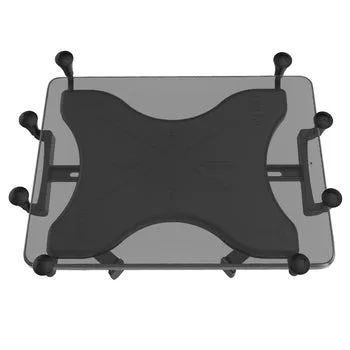

  • RAM® X-Grip® Universal Holder pro tablety 12"-13": RAM X-Grip Universal Holder je navržen pro tablety 12"-13" a umožňuje přístup k portům a tlačítkům. Pro větší tablety je správnou volbou držák 12"-13"; použití držáku 7"-8" na větším zařízení by nebylo bezpečné.
