Kurze Antwort

Zum Einbau eines 40-Zahnrads an Ihrer Minidrehmaschine müssen Sie das vorhandene Wechselrad entfernen, das neue Kunststoffzahnrad auf der Banjo-Welle ausrichten und den Eingriff mit der Leitspindel einstellen, bevor Sie die Kontermutter anziehen.

Warum das 40-Zahnrad für das Gewindeschneiden wichtig ist

Das 40-Zahnrad ist ein gängiges Wechselrad für Gewindeschneidvorgänge an Minidrehmaschinen. Es arbeitet mit anderen Zahnrädern im Zug zusammen, um bestimmte Gewindesteigungen zu erzeugen. Da es aus Kunststoff besteht, ist es leicht und reduziert den Verschleiß an den Metallzahnrädern, mit denen es kämmt, ist aber auch anfälliger für Beschädigungen, wenn der Eingriff zu fest ist oder Schmutz zwischen die Zähne gelangt.

Stellen Sie vor Beginn sicher, dass die Drehmaschine vom Netz getrennt und die Spindel arretiert ist. Das Zahnrad sitzt auf der Banjo-Welle und muss mit dem richtigen Distanzstück und der Kontermutter gesichert werden, um ein Verrutschen während des Betriebs zu verhindern.

Kompatibilitätsprüfung vor Beginn

Dieses 40-Zahnrad wird von der Sieg Industrial Group hergestellt und ist für Wechselradsysteme von Minidrehmaschinen zum Gewindeschneiden ausgelegt. Es ist nicht universell einsetzbar. Überprüfen Sie daher, ob Ihre Drehmaschine denselben Wellendurchmesser und dasselbe Zahnprofil verwendet. Wenn Ihre Drehmaschine einen anderen Zahnradstandard verwendet, wird dieses Zahnrad nicht richtig kämmen und kann zu Blockaden oder ungenauen Gewinden führen.

Schritt-für-Schritt-Installation

  1. Altes Wechselrad entfernen: Lockern Sie die Banjo-Kontermutter und schieben Sie das alte Zahnrad von der Welle. Notieren Sie die Reihenfolge von Distanzstücken oder Unterlegscheiben, damit Sie sie beim neuen Zahnrad wiederholen können. Häufiger Fehler: Verlust kleiner Distanzstücke. Bewahren Sie sie in einer Schale auf oder fotografieren Sie die Baugruppe vor der Demontage.
  2. Positionieren Sie das 40-Zahnrad auf der Banjo-Welle: Schieben Sie das neue Kunststoffzahnrad mit der gleichen Distanzstückanordnung, die Sie notiert haben, auf die Welle. Wenden Sie keine Gewalt an – wenn es sich nicht leicht aufschieben lässt, prüfen Sie die Welle auf Grate oder Schmutz. Kontrollpunkt: Das Zahnrad sollte sich vor dem Festziehen frei auf der Welle drehen lassen.
  3. Zahnradeingriff mit dem Leitspindelzahnrad einstellen: Drehen Sie das Banjo so, dass das 40-Zahnrad in das Leitspindelzahnrad eingreift. Drücken Sie einen Papierstreifen zwischen die Zahnräder und ziehen Sie dann die Banjo-Kontermutter an. Das Papier sollte sich mit leichtem Widerstand herausziehen lassen – dies ergibt das richtige Spiel. Häufiger Fehler: Zu fester Eingriff verursacht Geräusche und vorzeitigen Verschleiß; zu lockerer Eingriff führt zu Zahnüberspringen und ungenauen Gewinden.
  4. Zahnradzug von Hand testen: Drehen Sie das Futter von Hand mehrere volle Umdrehungen. Achten Sie auf Klicken, Blockieren oder ungleichmäßigen Widerstand. Die Zahnräder sollten sich gleichmäßig mit einem gleichmäßigen leichten Widerstand drehen. Wenn Sie ein Klicken hören, überprüfen Sie den Eingriff erneut und suchen Sie nach beschädigten Zähnen an einem Zahnrad im Zug.
  5. Kontermutter sichern und Probefaden durchführen: Ziehen Sie die Banjo-Kontermutter vollständig an. Richten Sie einen Gewindeschnitt an Schrottmaterial bei niedriger Spindeldrehzahl ein. Schneiden Sie ein kurzes Gewinde und überprüfen Sie die Steigung mit einer Gewindelehre oder Mutter. Letzter Kontrollpunkt: Wenn die Gewindesteigung falsch ist, müssen möglicherweise die Zahnradkombination oder der Eingriff angepasst werden – erzwingen Sie den Schnitt nicht.

Produktdaten

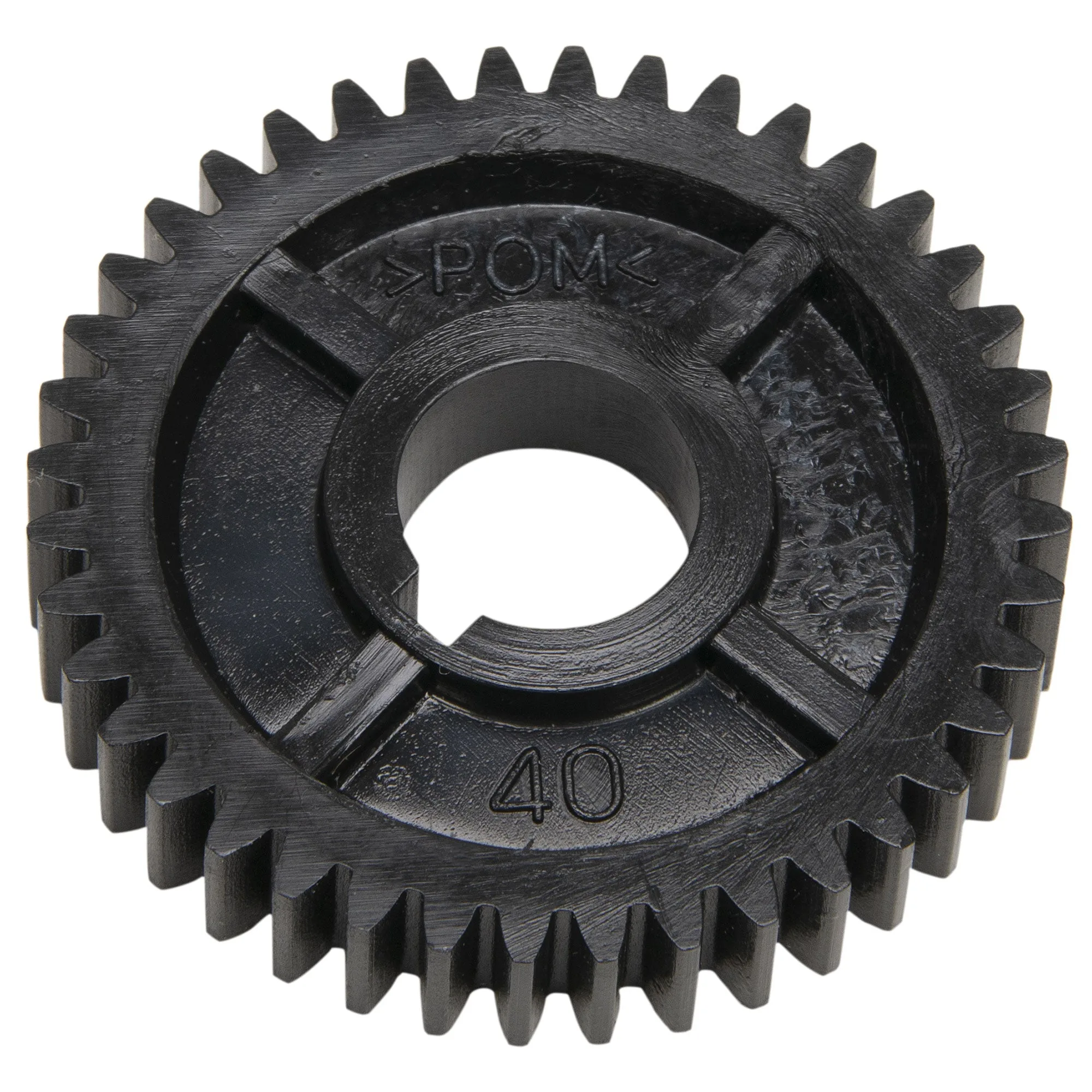

  • Zahnrad, 40 Zähne, Minidrehmaschine: Dieses 40-Zahnrad ist ein Wechselrad für das Gewindeschneiden an Minidrehmaschinen, hergestellt aus Kunststoff von der Sieg Industrial Group. Die Kunststoffkonstruktion macht es leicht und einfach zu handhaben, aber Sie müssen ein zu festes Anziehen des Eingriffs vermeiden, um Zahnschäden zu verhindern.
