Winkelplatte 5x5: Das Eckteil, das deinem eitech-Bau fehlt

Kurze Antwort

Kaufen Sie eine abgewinkelte 5×5-Lochplatte, wenn Sie eine starre Ecke benötigen, die zwei Flächen verbindet und ein Modell im Quadrat hält. Wenn Sie nur eine flache Außenfläche schließen müssen, ist eine Verkleidungsplatte leichter und günstiger; wenn Sie ein verstellbares Gelenk benötigen, reicht ein einzelner Winkel. Passen Sie die Plattengröße an den bereits verwendeten Rahmenabstand an und kaufen Sie ein paar Extras, da Ecken selten allein versagen.

Die Ecksteifigkeit entscheidet, ob ein fertiges Modell sich stabil anfühlt oder wackelt, wenn man es aufhebt. Eine abgewinkelte 5×5-Lochplatte ist eine der schnellsten Möglichkeiten, diese Steifigkeit zu erreichen, aber sie ist nicht automatisch das richtige Teil für jede Verbindung. Die Größe, das Lochmuster und die Art, wie die Biegung an Ihrem Rahmen anliegt, beeinflussen alle, wie nützlich sie ist.

Diese Anleitung erklärt, was eine gewinkelte 5x5-Lochplatte leistet, wie sie im Vergleich zu flacheren Platten und Einzelwinkeln der eitech Manufaktur-Linie abschneidet und wie Sie die richtige Bestellmenge ermitteln. Nutzen Sie sie, bevor Sie das Teil in den Warenkorb legen oder eine Ecke nachbauen, die nie stabil wirkte.

Was eine gewinkelte 5x5-Lochplatte tatsächlich bewirkt

Eine gewinkelte Platte ist eine flache Metallplatte mit einer Biegung entlang einer Kante. Die Größe 5x5-Loch bedeutet, dass das Lochraster breit genug ist, um eine große Spannweite zu überbrücken und dennoch Platz für Schrauben auf beiden Seiten der Biegung zu lassen. In der Praxis macht sie das zu einem Eck- und Kantenteil und nicht zu einer allgemeinen Oberflächenplatte. Sie ist dort am richtigen Platz, wo zwei Ebenen aufeinandertreffen und diese Verbindung torsionsfest sein soll.

Der Kompromiss ist Gewicht und Kosten. Eine größere Winkelplatte benötigt mehr Material als ein kleiner Winkel, und sie kann bei einem schmalen Rahmen überstehen, wenn Sie sie an einer Verbindung montieren, die kleiner als die Platte ist. Messen Sie vor der Bestellung den Abstand zwischen den Löchern, durch die Sie schrauben möchten, nicht die Außenkante des Modells. Die Platte hilft nur, wenn ihr Lochraster mit der darunterliegenden Struktur übereinstimmt.

• Verwenden Sie eine Winkelplatte, wo zwei Flächen ungefähr im rechten Winkel aufeinandertreffen.
• Überprüfen Sie den Lochabstand auf beiden Seiten, bevor Sie sich für die Größe entscheiden.
• Eine Platte, die über den Rahmen übersteht, erhöht das Gewicht, ohne die Steifigkeit zu verbessern.

So wählen Sie zwischen Winkelplatten, Verkleidungsplatten und Einzelwinkeln

Denken Sie in drei Aufgaben: Schließen einer Oberfläche, Verbinden zweier Oberflächen und Herstellen einer verstellbaren Verbindung. Verkleidungsplatten übernehmen die erste Aufgabe. Sie sind dünn, oft farbig und dienen dazu, die Außenflächen eines Modells zu vervollständigen. Eine Winkelplatte übernimmt die zweite Aufgabe, indem sie eine Biegung hinzufügt, die das Knicken verhindert. Ein Einzelwinkel übernimmt die dritte Aufgabe, wenn Sie ein Loch etwas anders ausrichten müssen als ein anderes.

Wenn Sie einen Kasten oder eine Fahrzeugkarosserie bauen, benötigen Sie in der Regel alle drei. Beginnen Sie mit dem Rahmen, fügen Sie Winkelplatten an den Ecken hinzu, die Last tragen oder angefasst werden, und schließen Sie dann die sichtbaren Seiten mit Verkleidungsplatten. Heben Sie sich Einzelwinkel für Stellen auf, an denen Sie später die Position anpassen möchten, z. B. eine Halterung, die auf ein nicht perfekt ausgerichtetes Loch treffen muss.

• Verkleidungsplatte: Oberfläche fertigstellen, Gewicht niedrig halten.
• Winkelplatte: Ecke oder Kante versteifen.
• Einzelwinkel: eine kleine, verstellbare Verbindung herstellen.

Passformhinweis: Eine Winkelplatte rechtwinklig ausrichten

Setzen Sie die Platte erst auf, bevor Sie etwas festziehen. Positionieren Sie die beiden Flächen grob, legen Sie die Platte über die Löcher und drehen Sie jede Schraube von Hand ein. Ziehen Sie über Kreuz nach und nach an, damit die Biegung den Rahmen nicht verzieht. Wenn ein Loch nicht fluchtet, lockern Sie die benachbarten Schrauben, anstatt die Platte zu erzwingen.

Die Biegerichtung ist entscheidend. Wird die Platte so montiert, dass die Biegung innen im Eck sitzt, ergibt sich meist ein saubereres Erscheinungsbild und die Außenflächen bleiben flach. Eine außenliegende Montage kann sinnvoll sein, wenn die Platte als kleiner Flansch dienen soll, verändert aber, wie das Modell auf dem Tisch steht oder wie eine Platte schließt. Entscheiden Sie vor dem Festziehen, welche Seite flach bleiben soll.

• Alle Schrauben zuerst von Hand eindrehen, bevor eine angezogen wird.
• Nach und nach über Kreuz anziehen, um ein Verziehen des Rahmens zu vermeiden.
• Halten Sie die Biegung innerhalb der Ecke, wenn die Außenfläche flach bleiben soll.

Menge und Ersatzteile: Wie viele Winkelplatten bestellen

Ecken verselten selten allein. Ist eine Verbindung in einem Modell zu schwach konstruiert, gibt meist auch die gegenüberliegende Ecke nach. Ein praktischer Ausgangspunkt ist eine Winkelplatte pro tragender Ecke plus eine Reserveplatte für jeweils vier Ecken. Diese Reserve ist kein Abfall; sie ermöglicht es, einen Griffpunkt oder eine Verbindung zu verstärken, die sich nach dem ersten Testhub als stützungsbedürftig erweist.

Wenn Sie einen bestehenden Bau erweitern statt neu zu beginnen, zählen Sie die Ecken, die Sie ohne Zerlegen erreichen können. Bestellen Sie zuerst für diese und fügen Sie dann einen kleinen Puffer hinzu. Da das Teil eine Standardkomponente von Manufaktur ist, geht es beim Anpassen an eine vorhandene Platte meist um Lochzahl und Biegerichtung, nicht um eine Sonderbestellung.

• Eine Platte pro Strukturecke ist ein vernünftiger Ausgangswert.
• Fügen Sie für jeweils vier Ecken eine Ersatzplatte hinzu, um Verstärkungen abzudecken.
• Bestellen Sie zuerst erreichbare Ecken, wenn Sie ein fertiges Modell erweitern.

Entscheidungsregeln für den Kauf von Winkelplatten

• Regel 1: Kaufen Sie für die Verbindung, nicht für das Modell: Zählen Sie die Ecken und Kanten, die Last tragen oder angefasst werden. Bestellen Sie für jede eine Winkelplatte und fügen Sie Ersatzteile zur Verstärkung hinzu. Wenn Sie die Verbindung nicht benennen können, brauchen Sie die Platte wahrscheinlich noch nicht.
• Regel 2: Passen Sie die Platte an die Rahmenweite an: Messen Sie den Lochabstand auf beiden Seiten. Wählen Sie die kleinste Winkelplatte, die die Verbindung dennoch überbrückt, ohne über den Rahmen zu ragen. Eine überstehende Platte erhöht das Gewicht, ohne die Steifigkeit zu verbessern.
• Regel 3: Verwenden Sie das richtige Teil für die Aufgabe: Verkleidungsplatten schließen Flächen, Winkelplatten versteifen Ecken und Einzelwinkel ermöglichen verstellbare Verbindungen. Ein falscher Einsatz kostet Geld und erhöht das Gewicht. Kaufen Sie Verkleidungsplatten für die Optik und Winkelplatten für die Stabilität.
• Regel 4: Lose montieren, zuletzt festziehen: Jede Schraube von Hand ansetzen, die Rechtwinkligkeit prüfen, dann über Kreuz schrittweise anziehen. Lockern Sie benachbarte Schrauben, bevor Sie ein fluchtendes Loch erzwingen. Ein quadratischer Rahmen mit handgestarteten Schrauben bleibt nach dem Anziehen quadratisch.

Teile, die sich mit einer Winkelplatte kombinieren lassen

• https://eitecheg.com/products/platte-3x3-loch-zweiseitig-abgewinkelt-3bf5659e535256eab3317683-1568785Platte 3x3-Loch, beidseitig abgewinkelt: Ein Metallbauteil aus der eitech-Manufaktur-Linie, SKU 01114, Standardvariante, beidseitig abgewinkelt. Eine kleinere doppelt abgewinkelte Platte ist nützlich für enge Ecken, in denen eine 5×5-Platte überstehen würde. Halten Sie einige für enge Verbindungen und innere Verstrebungen bereit.

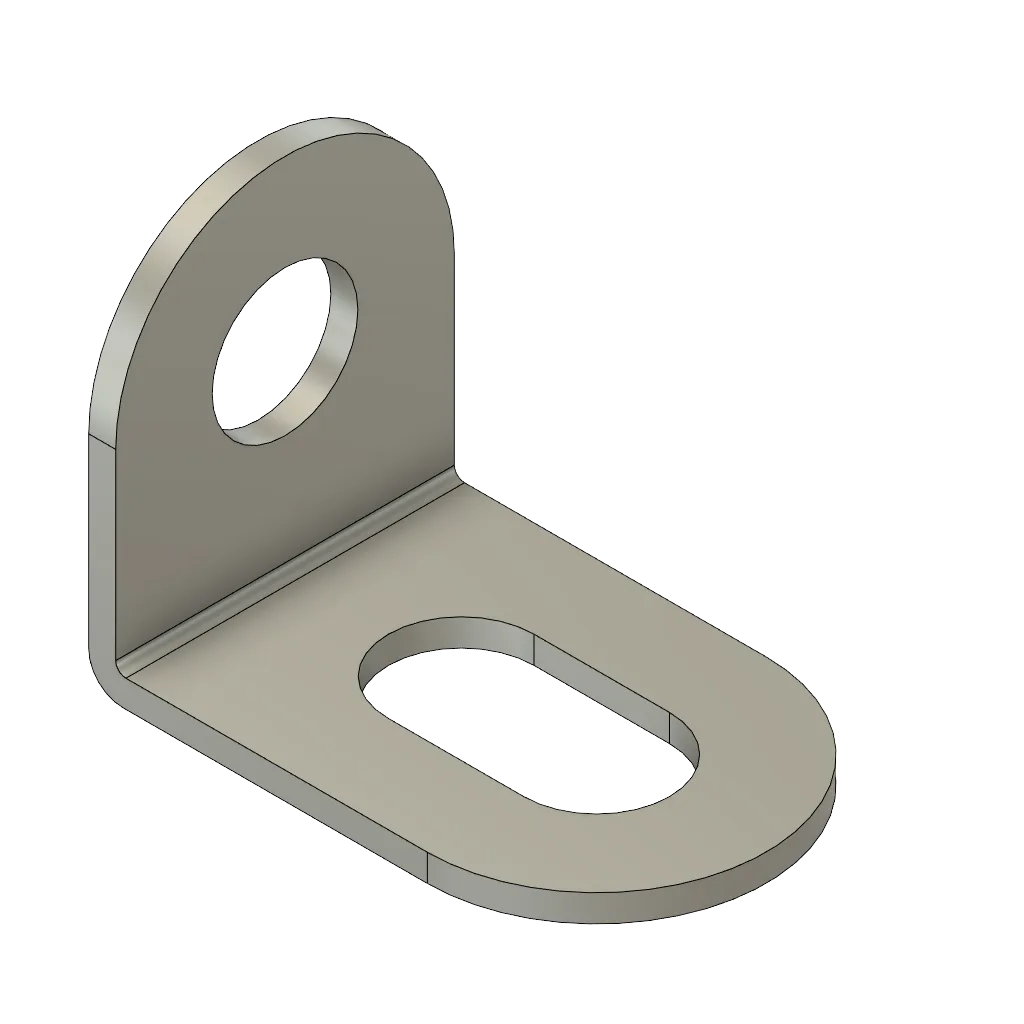

• Winkel 1×1 Loch (1× Rundloch, 1× Langloch): Manufaktur-Bauteil, SKU 01251, mit einem Rundloch und einem Langloch für abgewinkelte Verbindungen und verstellbare Positionierung. Das Langloch gibt Ihnen Spielraum, wenn ein Loch nicht perfekt ausgerichtet ist. Verwenden Sie es als unterlegscheibenartigen Verbinder, bevor Sie sich für eine größere abgewinkelte Platte entscheiden.

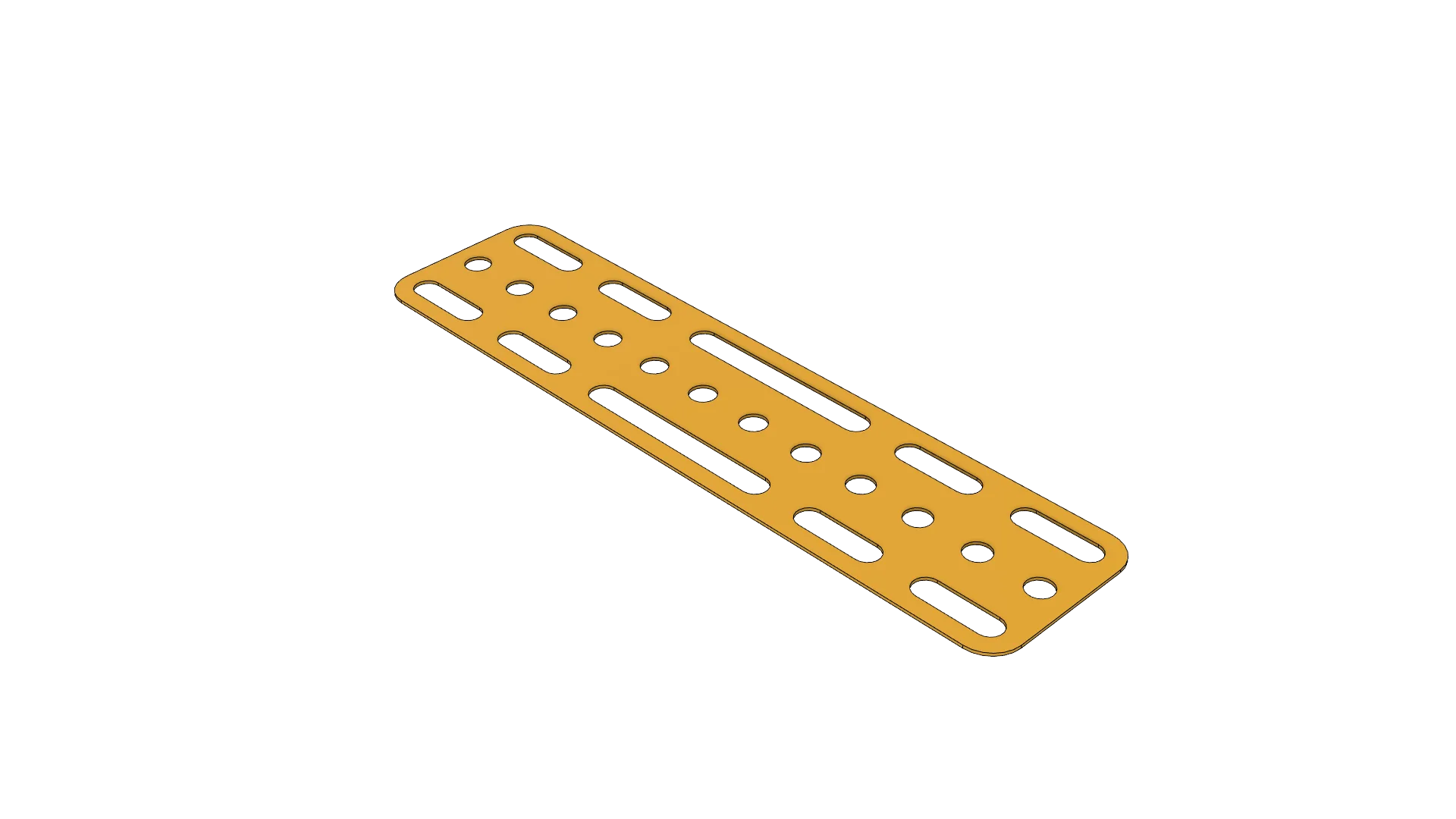

• Verkleidungsplatte 12×3-Loch, gelb: Yellow Manufaktur Verkleidungsplatte, SKU 01134 GELB, Standardvariante, zur Vervollständigung der Außenflächen eines Modells. Verwenden Sie Verkleidungsplatten für die sichtbaren Seiten und sparen Sie Winkelplatten für tragende Ecken. Das hält das Gewicht niedrig und den Abschluss sauber.

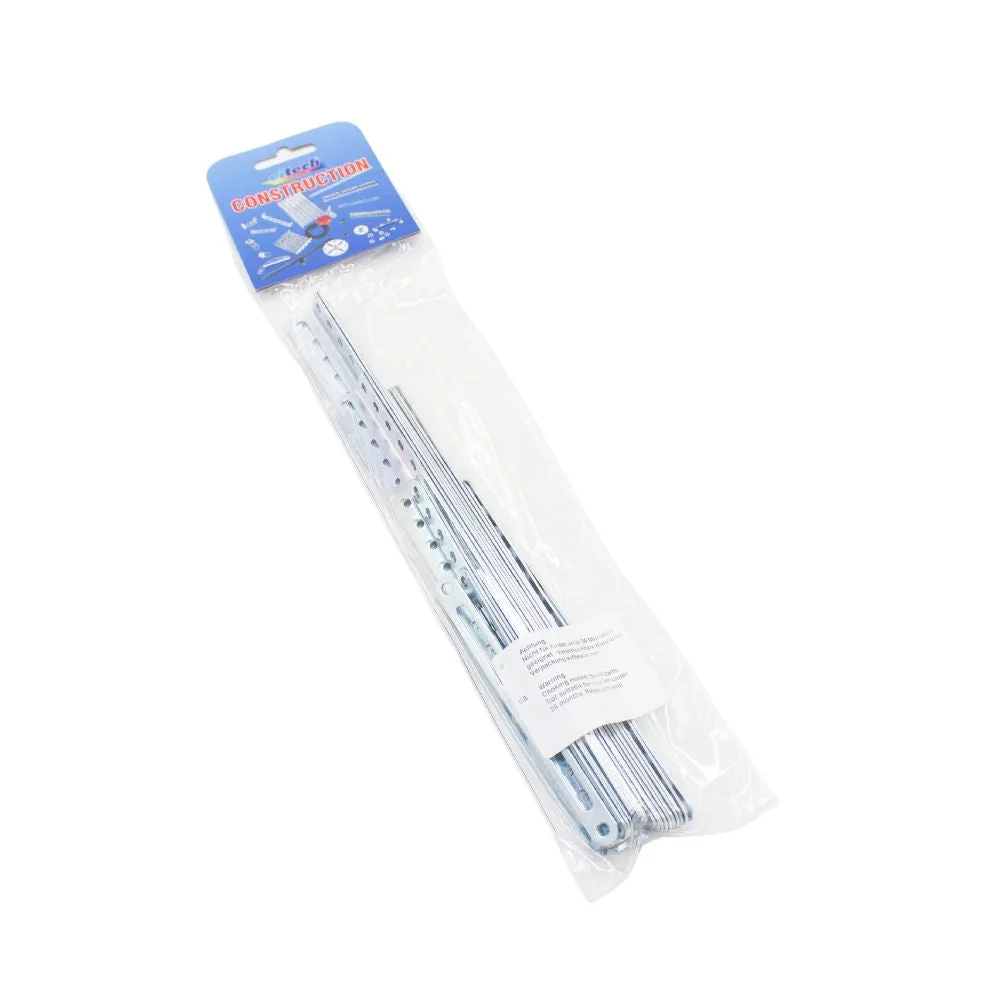

• Ergänzungsbeutel 11-25 Löcher, Winkel: Zubehörset mit 14 Flachstäben (11-25 Löcher) und 8 Winkelstäben (11-25 Löcher) zur Erweiterung eigener Konstruktionen. Wenn Sie einen größeren Rahmen planen, liefert dieser Beutel die langen Strecken, die Winkelplatten verbinden. Kaufen Sie ihn, wenn Ihr Eckproblem eigentlich ein Spannweitenproblem ist.

Wer sollte eine 5x5-Loch-Winkelplatte kaufen?

Geeignet für

• Bauherren, die starre Ecken an einer Box, einem Rahmen oder einer Fahrzeugkarosserie anbringen
• Alle, die ein Gelenk verstärken, das sich beim Anheben des Modells biegt
• Manufaktur-Nutzer, die bereits mit 5x5 Lochabstand arbeiten

Nicht geeignet für

• Schließen von flachen Außenflächen, wenn eine Verkleidungsplatte leichter und günstiger ist
• Einzelne verstellbare Verbindungen, bei denen ein 1x1-Winkel mit Langloch ausreicht
• Sehr kleine Modelle, bei denen eine 3x3 doppelt abgewinkelte Platte besser in die Ecke passt

Eine abgewinkelte 5x5-Lochplatte ist ein Eck- und Kantenteil, kein allgemeines Paneel. Kaufen Sie sie, wenn eine Verbindung knickfest sein muss, stimmen Sie sie auf den von Ihnen bereits verwendeten Lochabstand ab, und halten Sie ein oder zwei Ersatzstücke für die Ecken bereit, die sich erst beim ersten Probelift zeigen. Wenn Ihr Problem eine flache Oberfläche oder ein einzelnes verstellbares Loch ist, erledigen eine Verkleidungsplatte oder ein kleiner Winkel die Arbeit mit weniger Gewicht und geringeren Kosten.
