Kurze Antwort
Für die meisten Hobbyprojekte bietet ein Zener-Dioden-Set mit 0.5 W, das einen breiten Spannungsbereich abdeckt (2.4 V bis 33 V), die Flexibilität, sowohl Spannungsregelung als auch Schaltungsschutz zu handhaben, ohne einzelne Dioden kaufen zu müssen.
Warum ein Set besser ist als einzelne Dioden
Wenn Sie eine bestimmte Zener-Spannung benötigen, ist der Kauf einer einzelnen Diode in Ordnung. Aber beim Prototyping oder Experimentieren erspart Ihnen ein Set das Warten auf separate Bestellungen und ermöglicht es Ihnen, verschiedene Spannungen sofort zu testen. Ein Set mit 25 Werten bietet eine breite Auswahl zu einem kleinen Preis, was besonders nützlich ist, wenn Sie noch nicht genau wissen, welche Spannung Ihre Schaltung benötigt.
Die Leistungsbewertung ist wichtiger als Sie denken
Zener-Dioden werden nach Leistungsdissipation bewertet, typischerweise 0.5 W oder 1 W. Die 0.5 W-Bewertung ist in Sets üblich und funktioniert für Anwendungen mit niedrigem Strom wie Spannungsreferenzen, Logikpegelumsetzung und einfache Regler. Wenn Sie jedoch eine Last regeln möchten, die mehr als einige Milliampere zieht, kann eine Diode mit 0.5 W überhitzen. Überprüfen Sie den Stromverbrauch Ihrer Schaltung und berechnen Sie die Leistung (V_z * I), um zu sehen, ob 0.5 W ausreicht. Für Regler mit höherem Strom benötigen Sie eine Zener-Diode mit höherer Leistung oder einen anderen Regleransatz.
Spannungsabdeckung: Worauf Sie achten sollten
Ein gutes Set enthält gängige Zener-Spannungen wie 3.3 V, 5.1 V, 6.8 V, 9.1 V, 12 V und 15 V. Diese decken Standard-Logikpegel und gängige Referenzspannungen ab. Wenn Ihre Projekte Arduino oder andere Mikrocontroller umfassen, werden Sie wahrscheinlich oft 3.3 V und 5.1 V verwenden. Ein Set mit einem breiten Bereich bedeutet, dass Sie weniger wahrscheinlich eine separate Bestellung für eine ungewöhnliche Spannung benötigen.
Entscheidungsregeln für die Auswahl eines Zener-Dioden-Sets
- Überprüfen Sie den Spannungsbereich: Stellen Sie sicher, dass das Set die Spannungen enthält, die Ihre Projekte am häufigsten verwenden—typischerweise 3.3 V, 5.1 V, 6.8 V und 12 V. Ein Set, das 2.4 V bis 33 V abdeckt, bietet die meiste Flexibilität. Listen Sie die gängigen Spannungen in Ihren aktuellen Projekten auf und vergleichen Sie sie mit den Werten des Sets.
- Überprüfen Sie die Leistungsbewertung: Für Schaltungen mit niedrigem Strom (unter ~10 mA) ist eine Zener-Diode mit 0.5 W ausreichend. Für höheren Strom berechnen Sie die Leistungsdissipation (V_z * I) und wählen Sie bei Bedarf eine Diode mit höherer Bewertung. Wenn Ihre Reglerschaltung mehr als 10 mA zieht, planen Sie die Verwendung einer Zener-Diode mit höherer Leistung oder einer anderen Reglermethode.
- Zählen Sie die Werte und die Menge: Ein Set mit 25 Werten und 10 Stück pro Wert bietet eine große Auswahl für das Prototyping. Wenn Sie nur wenige bestimmte Spannungen benötigen, kann ein kleineres Set wirtschaftlicher sein. Für allgemeine Experimente ist ein Set mit 25 Werten ein guter Ausgangspunkt; für ein bestimmtes Projekt kaufen Sie nur die Werte, die Sie benötigen.
Produktdetails
-

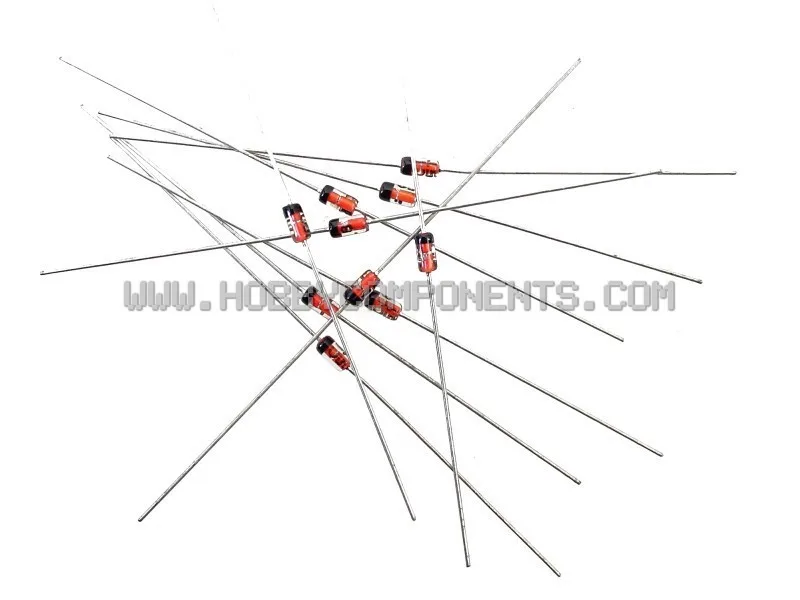

1/2 W Zener-Dioden-Set 0.5 W 2.4 V-27 V 25 verschiedene Werte (Packung mit 250): Dieses Set enthält 10 Stück von jedem der 25 verschiedenen Zener-Werte, von 2.4 V bis 33 V, in einem 0.5 W-Gehäuse. Die breite Spannungsabdeckung ermöglicht es Ihnen, Regler und Schutzschaltungen für viele gängige Logikpegel zu prototypen, ohne einzelne Dioden bestellen zu müssen.
1/2 W Zener-Dioden-Set 0.5 W 2.4 V-27 V 25 verschiedene Werte (Packung mit 250)
Für wen dieses Set geeignet ist
Am besten geeignet für
- Hobbyisten und Studenten, die Spannungsreferenzen mit niedrigem Strom oder einfache Regler bauen
- Prototyping von Schaltungen, die eine Vielzahl von Zener-Spannungen zum Testen und Experimentieren benötigen
Nicht geeignet für
- Hochstrom-Netzteile, bei denen eine Zener-Diode mit 0.5 W überhitzen würde
- Produktionsläufe, bei denen Sie genaue Toleranzen und chargenabgestimmte Dioden benötigen
