Kurze Antwort

Wählen Sie AN-Verschraubungen zuerst nach Größe, dann nach Winkel und Material und schließlich nach Schlauchkompatibilität. Passen Sie die AN-Dash-Nummer an Ihren Schlauch und die Gewinde der Komponenten an, wählen Sie den Biegewinkel, der Platz zu benachbarten Teilen lässt, und bestätigen Sie, dass die Verschraubung für Kraftstoff und den Druck Ihres Systems ausgelegt ist. Wenn Sie unsicher sind, kaufen Sie eine Größe größer mit Winkelverstellbarkeit und überprüfen Sie vor der Montage den Bördel- und Dichtungstyp.

AN-Verschraubungen sind das Rückgrat eines leistungsstarken Kraftstoffsystems. Eine falsche Wahl zeigt sich meist als Leck, Knick oder Verschraubung, die nicht an einem Krümmer vorbeipasst. Diese Anleitung führt Sie durch die Entscheidungen in der richtigen Reihenfolge: Größe, Gewinde- und Dichtungsart, Winkel, Material und Schlauchkompatibilität.

Sie brauchen kein ganzes Regal voller Ersatzteile. Sie brauchen eine kurze Liste mit Maßen und eine klare Vorstellung vom Leitungsverlauf. Die folgenden Tipps helfen Ihnen, einmal zu kaufen, sauber zu installieren und die häufige Fehlpaarung zwischen AN-Schlauch, AN-Schlauchenden und den Anschlüssen an Pumpe, Rail oder Regler zu vermeiden.

Beginnen Sie mit der Größe: AN-Nummern und Schlauchzuordnung

AN-Größen werden als Strichzahlen angegeben, wobei die Strichzahl den nominalen Innendurchmesser des Schlauchs in Sechzehntel Zoll angibt. Ein 6 AN-Anschluss ist für einen 6 AN-Schlauch ausgelegt, der nominal einen Innendurchmesser von 3/8 Zoll hat. Die gängigsten Kraftstoffsystemgrößen sind 6 AN für Rücklaufleitungen und moderate Zuleitungen, 8 AN für Zuleitungen mit höherem Durchfluss und 10 AN oder größer für hohe Leistung oder lange Strecken.

Die Größe betrifft nicht nur den Durchfluss. Ein zu kleiner Anschluss für den Pumpenauslass erzeugt eine Einschränkung, während eine überdimensionierte Leitung Gewicht, Kosten und Verlegungsschwierigkeiten erhöht. Passen Sie den Anschluss an den Schlauch an, den Sie bereits verwenden möchten, und überprüfen Sie dann die Anschlussgröße an der Pumpe, der Schiene oder dem Regler. Ist der Anschluss kleiner als die Leitung, ist ein Adapter die richtige Lösung, nicht ein falsches Schlauchende.

  • Messen Sie vor der Bestellung den Innendurchmesser des Schlauchs; gehen Sie nicht davon aus, dass eine Teilenummer zu Ihrer Leitung passt.
  • Halten Sie die Größen von Zufuhr und Rücklauf während des gesamten Durchlaufs konsistent, um sprunghafte Änderungen zu vermeiden.
  • Im Zweifel die AN-Nummer am Komponentenanschluss prüfen, nicht nur am Schlauch.

Gewinde- und Dichtungsstil: AN Flare vs. NPT vs. O-Ring

AN-Verschraubungen verwenden eine 37-Grad-Bördelabdichtung, die sich von der 45-Grad-Bördelung unterscheidet, die in der Sanitärtechnik verwendet wird, sowie von NPT-Rohrgewinden, die auf den Gewinden selbst abdichten. Das Mischen dieser Stile ohne den richtigen Adapter ist eine häufige Ursache für Undichtigkeiten. Prüfen Sie vor dem Kauf, ob der Anschluss an Ihrer Kraftstoffpumpe, -schiene oder Ihrem Regler ein AN-Bördel-, NPT- oder O-Ring-Anschluss ist.

Die Dichtungsart beeinflusst auch, wie Sie die Verschraubung anziehen. AN-Bördelverschraubungen dichten an der Bördelkante ab und sollten handfest angezogen, nicht überdreht werden. NPT-Verschraubungen benötigen Gewindedichtmittel und können ein dünnwandiges Gehäuse zum Reißen bringen, wenn sie zu fest angezogen werden. O-Ring-Stutzenverschraubungen verwenden einen gefangenen O-Ring und eine Kontermutter; sie sind bei modernen Kraftstoffsystemkomponenten üblich. Die richtige Wahl hängt vom Anschluss ab, nicht allein von der Verschraubung.

  • Setzen Sie niemals einen AN-Bördelanschluss auf einen NPT-Anschluss; verwenden Sie den richtigen Adapter.
  • Verwenden Sie nur kraftstoffbeständiges Dichtmittel, wenn das Gewinde dies erfordert.
  • Überprüfen Sie die Dichtfläche vor dem Einbau auf Kerben; ein beschädigter Sitz führt zu Undichtigkeiten.

Winkel und Verlauf: Gerade, 45, 90 oder 60 Grad

Die Wahl des Winkels wird durch die Verlegung bestimmt, nicht durch das Aussehen. Gerade Verschraubungen funktionieren, wenn der Schlauch den Anschluss ohne scharfe Biegung verlassen kann. Ein 45-Grad-Verschraubung erleichtert die Führung der Leitung um eine Ecke, während ein 90-Grad-Verschraubung die Leitung eng an einer Brandwand oder einem Rahmenholm führt. Ein 60-Grad-Verschraubung liegt zwischen diesen beiden und ist nützlich, wenn eine 90-Grad-Biegung den Schlauch in ein nahegelegenes Bauteil drücken würde.

Schwenkbare Schlauchanschlüsse ermöglichen die Ausrichtung des Anschlusses nach der Montage des Schlauchs, was eine enge Verlegung erleichtert. Wenn Sie zum ersten Mal eine Leitung aufbauen, gibt Ihnen ein schwenkbares Design eine zweite Chance, den Winkel korrekt einzustellen. Planen Sie die Route mit dem Schlauchanschluss in der Hand, bevor Sie den Schlauch zuschneiden; ein paar Minuten Modellaufbau verhindern eine verschwendete Länge.

  • Simulieren Sie den Verlauf mit dem Schlauchanschluss, bevor Sie den Schlauch auf Länge kürzen.
  • Verwenden Sie einen Schlauchanschluss mit Drehgelenk, wenn der endgültige Winkel schwer vorhersehbar ist.
  • Halten Sie Biegungen sanft; scharfe Winkel können den Schlauch knicken und den Durchfluss behindern.

Material, Oberfläche und Schlauchkompatibilität

Die meisten AN-Verschraubungen bestehen aus Aluminium, was das Gewicht reduziert und für Kraftstoffsysteme geeignet ist. Eloxierte Oberflächen bieten Korrosionsbeständigkeit und ein einheitliches Erscheinungsbild; mattschwarz ist eine häufige Wahl für Motorräume, wenn ein dezentes Aussehen gewünscht wird. Edelstahlverschraubungen sind schwerer und teurer, können aber in Bereichen mit hohen Vibrationen oder Temperaturen nützlich sein, in denen Aluminium auf lange Sicht nicht die beste Wahl ist.

Die Kompatibilität des Schlauchs ist ebenso wichtig wie das Material der Armatur. CPE-Schläuche und PTFE-Schläuche verwenden unterschiedliche Schlauchanschlüsse. Eine falsche Kombination kann zu Undichtigkeiten oder mangelnder Abdichtung führen. Vergewissern Sie sich vor der Montage, dass der Schlauchanschluss für den verwendeten Schlauchtyp ausgelegt ist, und prüfen Sie den Betriebsdruck- und Temperaturbereich sowohl des Schlauchs als auch der Armatur.

  • Stimmen Sie das Schlauchende auf das Schlauchmaterial ab: CPE und PTFE sind nicht austauschbar.
  • Eloxiertes Aluminium ist eine gute Standardwahl für die meisten Kraftstoffsysteme.
  • Prüfen Sie die Druck- und Temperaturangaben für Schlauch und Anschluss gemeinsam.

Kompatibilitätsprüfung vor dem Kauf

Überprüfen Sie vor der Bestellung drei Dinge: die AN-Größe, das Gewinde und die Dichtungsart des Anschlusses sowie den Freiraum um das Fitting. Ein korrekt eingeschraubtes Fitting kann trotzdem versagen, wenn es während der Bewegung einen Verteiler, einen Riemen oder ein Aufhängungsteil berührt. Messen Sie den Platz um den Anschluss und überlegen Sie, ob ein anderer Winkel oder ein Banjo-Adapter die Leitung sauberer verlegen würde.

Wenn eine Spezifikation für ein Anschlussstück nicht aufgeführt ist, betrachten Sie dies als Entscheidungseinschränkung und raten Sie nicht. Kontaktieren Sie den Verkäufer oder Hersteller mit Ihrer Anschlussgröße, Schlauchart und Verlegeeinschränkungen. Ein paar Minuten Bestätigung sind günstiger als eine Rücksendung und ein zweiter Einbau.

  • Messen Sie vor der Bestellung die Gewinde des Anschlusses und die Dichtungsart.
  • Prüfen Sie den Freiraum bei voller Einfederung und Motorauslenkung, nicht nur im Ruhezustand.
  • Fragen Sie nach fehlenden Spezifikationen, anstatt anzunehmen, dass sie zu Ihrer Konfiguration passen.

Entscheidungsregeln für die Auswahl von AN-Verschraubungen

  • Ordnen Sie die Strichnummer dem Schlauch zu: Ein 6 AN-Schlauchanschluss passt auf einen 6 AN-Schlauch; ein 8 AN-Schlauchanschluss passt auf einen 8 AN-Schlauch. Bestätigen Sie vor der Bestellung den Innendurchmesser Ihres Schlauchs. Wenn die Schlauch- und Anschluss-Nennweiten unterschiedlich sind, dichtet die Baugruppe nicht ab.
  • Identifizieren Sie den Anschlussdichtungsstil: AN-Bördel-, NPT- und O-Ring-Boss-Anschlüsse benötigen jeweils unterschiedliche Fittings oder Adapter. Prüfen Sie vor dem Kauf den Anschluss an Pumpe, Rail oder Regler. Der falsche Dichtungsstil ist die häufigste Ursache für einen Kraftstoffaustritt an einer neuen Verschraubung.
  • Wählen Sie den Winkel von der Strecke, nicht vom Regal: Gerade, 45-, 60- und 90-Grad-Verschraubungen lösen unterschiedliche Platzprobleme. Testen Sie die Verlegung, bevor Sie den Schlauch kürzen. Ein drehbares Schlauchende bietet Ihnen Flexibilität, wenn der endgültige Winkel ungewiss ist.
  • Materialverträglichkeit des Schlauchs prüfen: CPE- und PTFE-Schläuche verwenden unterschiedliche Schlauchanschlüsse. Die Armatur muss für den verwendeten Schlauch ausgelegt sein. Ein nicht passender Schlauch und Schlauchanschluss können unter Druck undicht werden oder versagen.
  • Druck, Temperatur und Spiel prüfen: Überprüfen Sie die Nennwerte von Anschluss und Schlauch für Ihr Kraftstoffsystem und stellen Sie den Freiraum bei voller Federung und Motorauslenkung sicher. Wenn keine Bewertung aufgeführt ist, fragen Sie vor dem Kauf nach, anstatt anzunehmen.

Produktinformationen, die bei der Entscheidung helfen

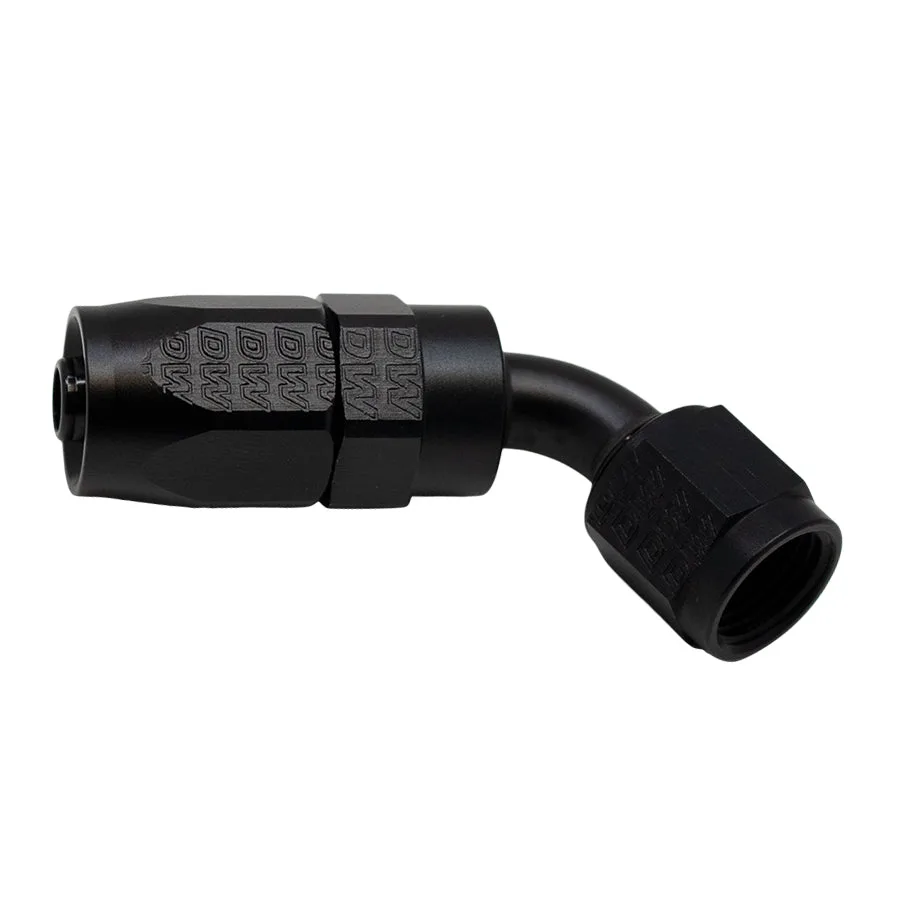

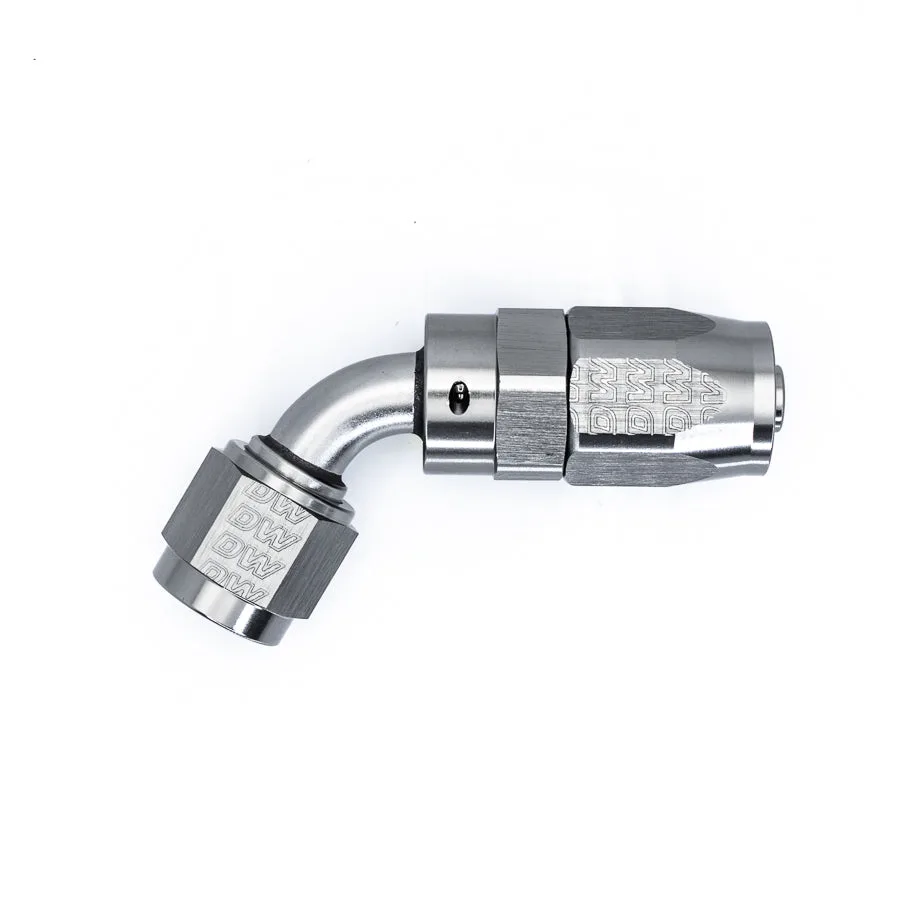

  • https://deatschwerksevz.com/products/6-02-0819-b-f13f580a4dcea200dfd20f85-267801960-Grad. 6 AN Swivel CPE Schlauchanschluss: Der DeatschWerks 60-Grad 6 AN Swivel CPE-Schlauchanschluss ist ein Schlauchanschluss für 6 AN-Verbindungen. Er verfügt über einen weiblichen Bördel-Drehanschluss und eine 60-Grad-Biegung mit einer mattschwarzen, eloxierten Oberfläche. Die 60-Grad-Biegung und das Drehdesign helfen, eine 6 AN-Leitung um enge Hindernisse im Motorraum zu führen, während Sie den Winkel nach der Montage einstellen können. Die CPE-Konstruktion bedeutet, dass er für CPE-Schlauch, nicht für PTFE, ausgelegt ist.

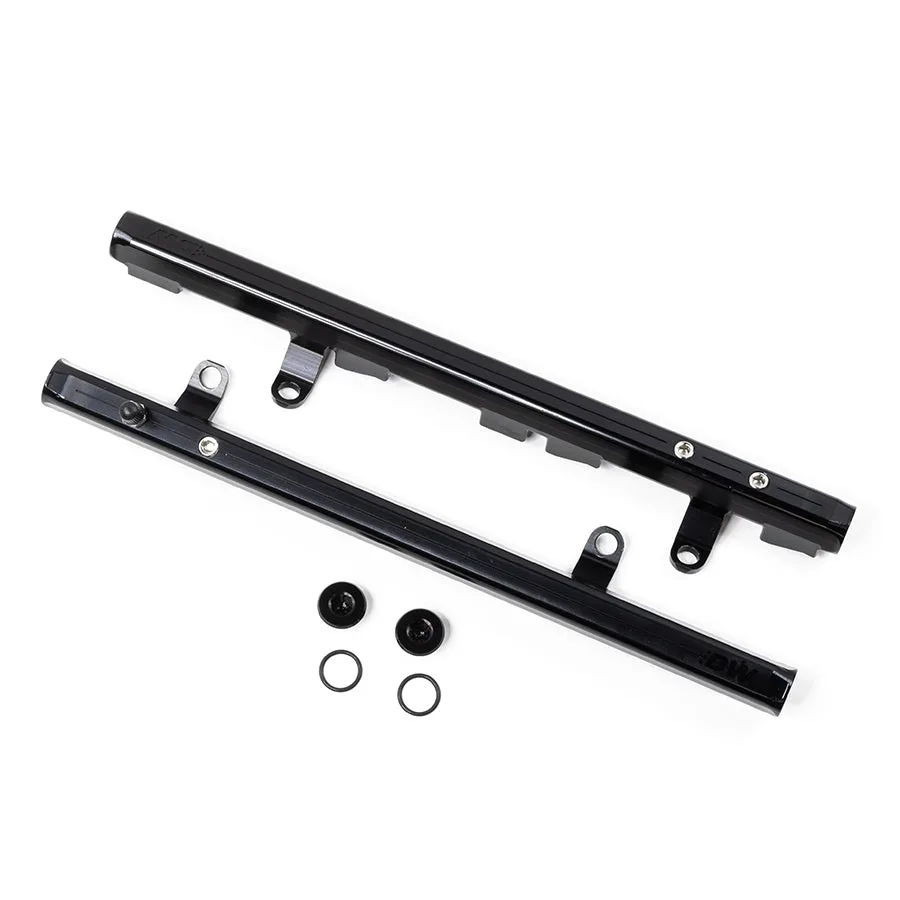

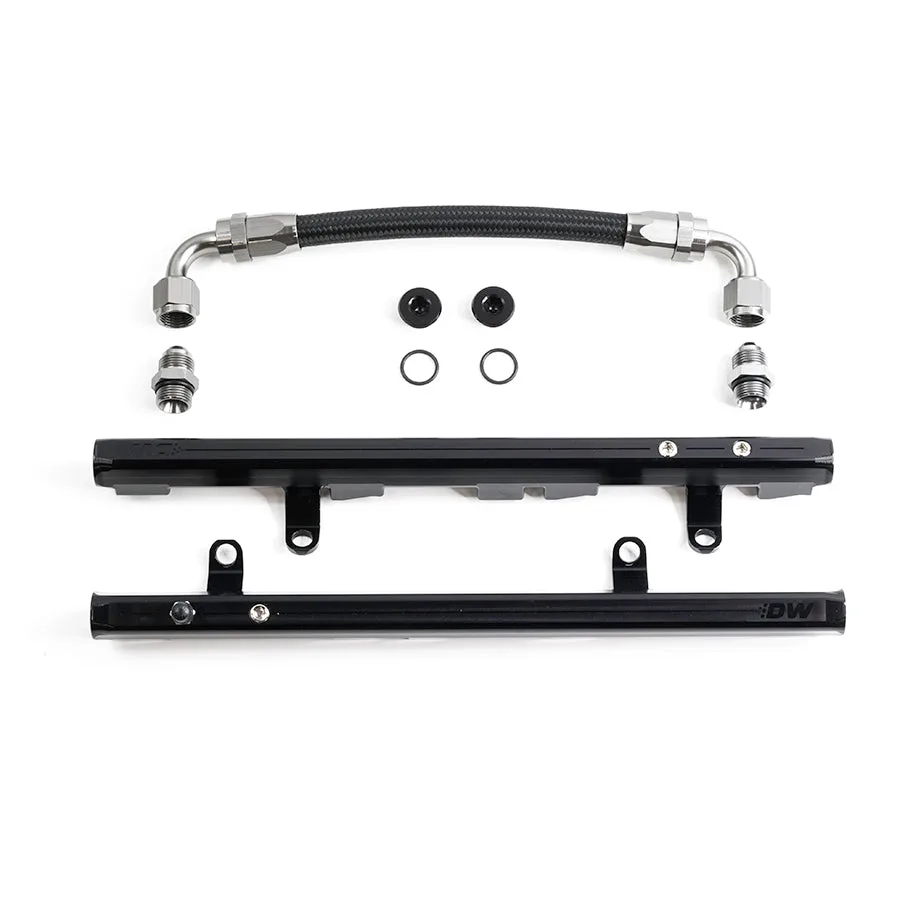

  • https://deatschwerksevz.com/products/7-201-727286c56b4e578bbf5797b8-2678880LS1/LS6 Kraftstoffleisten: LS1/6 Kraftstoffleisten mit Überbrückung für Pontiac Firebird Formula/Trans Am 1998-2002, Chevrolet Camaro Z28 und Z28 SS 1998-2002, Corvette Z06 1997-2004, Cadillac CTS-V 2004, Pontiac GTO 2004 Wenn Sie ein LS1- oder LS6-Kraftstoffsystem verlegen, bestimmen die Einlass- und Auslassanschlüsse der Leiste die AN-Größe und den Winkel, die Sie an der Leiste benötigen. Die Überprüfung der Leistenanwendung zuerst verhindert den Kauf eines Anschlusses, der nicht zum Anschluss passt.

Für wen dieser AN-Ansatz geeignet ist

Ideal für

  • Enthusiasten, die ein Kraftstoffsystem aufbauen oder aufrüsten und AN-Größe, Winkel und Dichtungsart korrekt abstimmen müssen
  • LS1/LS6 oder ähnliche Motorumbauten, bei denen die Rail- und Pumpenanschlüsse vor der Bestellung der Fittings bestätigt werden müssen
  • Jeder, der eine 6 AN- oder 8 AN-Leitung verlegt und ein drehbares Schlauchanschlussstück für eine einfachere Ausrichtung wünscht

Nicht geeignet für

  • Serienkraftstoffsysteme mit werkseitigen Schnellkupplungsleitungen, die keine AN-Verschraubung benötigen
  • Bauherren, die Anschlussgewinde und Dichtungsart nicht bestätigt haben und Größen raten
  • Anwendungen, die eine Edelstahl-Hartleitung oder spezielle Motorsport-Verkleidungen über Standard-AN-Schlauchanschlüsse hinaus erfordern

Die Wahl der richtigen AN-Verschraubung hängt davon ab, dass Sie vor der Bestellung Größe, Dichtungsart, Winkel und Schlauchkompatibilität bestätigen. Messen Sie Ihre Anschlüsse, planen Sie die Verlegung und wählen Sie einen drehbaren Schlauchanschluss, wenn der endgültige Winkel unsicher ist. Wenn eine Spezifikation fehlt, fragen Sie lieber nach, als anzunehmen – so verbringen Sie weniger Zeit mit der Suche nach Lecks und mehr Zeit mit dem Fahren.
