Schnellantwort

Verwenden Sie einen feinen Meißel- oder konischen Spitz, stellen Sie Ihren Lötkolben auf 320–350°C (600–660°F) und heften Sie zuerst je einen Pin an jedem Ende des Streifens. Dann löten Sie jeden zweiten Pin und fügen Sie gerade genug Lot hinzu, um einen glänzenden Kegel zu bilden. Wenn sich eine Brücke bildet, fügen Sie Flussmittel hinzu und ziehen Sie die Spitze von der Platine weg, um sie zu trennen. Ein temperaturstabiler Lötkolben wie der YIHUA 917D-Griff hilft, die Hitze über lange Header-Reihen konstant zu halten.

Warum Header-Pins so leicht Brücken bilden

Header-Pins sitzen nur 2.54mm auseinander, und der Abstand zwischen den Pads ist winzig. Eine Brücke entsteht, wenn Lot über diesen Spalt fließt, anstatt auf Pad und Pin zu bleiben. Die üblichen Ursachen sind zu viel Lot, eine zu niedrige Spitzentemperatur, verschmutzte oder oxidierte Pads oder das seitliche Ziehen des Lötkolbens anstatt des senkrechten Anhebens. Sobald Sie verstehen, dass Lot Wärme und Flussmittel folgt, wird die Behebung mechanisch: Kontrollieren Sie, wo die Hitze ist und wie viel Lot Sie zuführen.

Werkzeuge und Einrichtung, die Brücken von vornherein verhindern

Ein temperaturgeregelter Lötkolben mit stabiler Spitze ist wichtiger als eine ausgefallene Station. Der YIHUA 917D-Ersatzgriff arbeitet mit 90–480°C bei ±2°C Stabilität und nimmt 900M-Spitzen auf, sodass Sie über eine 40-Pin-Reihe eine konstante 330°C halten können, ohne dass die Spitze zwischen den Verbindungen abkühlt. Verwenden Sie eine feine Meißelspitze für Header: Sie überträgt Wärme schnell, passt aber trotzdem zwischen die Pins. Fügen Sie vor dem Löten Flussmittel auf die Pads hinzu – es zieht das Lot zur Verbindung und weg vom Spalt. Wenn Sie ein NodeMCU V3-Board löten, beachten Sie, dass es ungelötet geliefert wird, Sie also zwei Reihen mit 15 Pins löten; dieselbe Technik gilt.

So halten Sie Platine und Pin-Leiste stabil

Lose Teile bewegen sich, und bewegliche Teile verursachen Brücken. Stecken Sie die Header-Pins in die Platine und legen Sie die Platine dann mit den Pins nach oben auf eine flache Oberfläche. Wenn die Pins herausfallen, drücken Sie sie zurück und heften Sie zuerst einen End-Pin mit einer winzigen Menge Lot. Bei einem Wemos D1 Mini oder NodeMCU können Sie die Pins auch in ein Breadboard stecken, um sie beim Löten perfekt senkrecht zu halten. Prüfen Sie, ob der Kunststoffstreifen bündig auf der Platine sitzt, bevor Sie sich festlegen – ein schiefer Header ist später viel schwerer zu korrigieren.

Schritt-für-Schritt-Header-Löten ohne Brücken

  1. Bereiten Sie Pads und Pins vor: Wischen Sie die Pads mit Isopropylalkohol und einem fusselfreien Tupfer ab. Wenn die Pads matt aussehen, tragen Sie eine dünne Schicht Flussmittel auf. Stecken Sie die Header-Leiste ein und stellen Sie sicher, dass der Kunststoff flach auf der Platine aufliegt. Checkpoint: Der Header sollte nicht wackeln, wenn Sie sanft auf ein Ende drücken.
  2. Heften Sie die beiden End-Pins: Stellen Sie Ihren Lötkolben auf 330°C. Berühren Sie die Spitze für eine Sekunde mit Pad und Pin, führen Sie eine winzige Menge Lot zu und heben Sie dann senkrecht ab. Machen Sie dasselbe am gegenüberliegenden End-Pin. Zu vermeidender Fehler: Lot zuführen, bevor die Verbindung heiß ist – es ballt sich und rollt zum nächsten Pin.
  3. Löten Sie jeden zweiten Pin: Arbeiten Sie sich entlang der Reihe vor und überspringen Sie jedes Mal einen Pin. Berühren Sie Spitze an Pad und Pin, zählen Sie eine Sekunde, fügen Sie Lot hinzu, bis Sie einen kleinen glänzenden Kegel sehen, und entfernen Sie dann zuerst das Lot und dann den Lötkolben. Checkpoint: Jede Verbindung sollte wie ein kleiner Vulkan aussehen, nicht wie eine Kugel oder ein Spike.
  4. Füllen Sie die übersprungenen Pins auf: Jetzt löten Sie die übersprungenen Pins. Da die benachbarten Verbindungen bereits kalt sind, bleibt die Wärme lokal und Brücken sind unwahrscheinlicher. Zu vermeidender Fehler: Eile – wenn sich die Platine heiß anfühlt, warten Sie 30 Sekunden, bevor Sie fortfahren.
  5. Prüfen Sie auf Brücken: Halten Sie die Platine gegen das Licht und schauen Sie zwischen jedes Pin-Paar. Eine Brücke sieht aus wie ein dünnes Lotnetz. Wenn Sie eine sehen, fügen Sie Flussmittel hinzu und ziehen Sie Ihren Lötkolben entlang des Spalts von der Platine weg. Checkpoint: Verwenden Sie eine Lupe, wenn Sie unsicher sind – eine Brücke, die Sie nicht sehen, wird trotzdem zwei Pins kurzschließen.
  6. Reinigen und testen: Entfernen Sie Flussmittelreste mit Isopropylalkohol und einer Bürste. Verwenden Sie dann ein Multimeter im Durchgangsmodus, um zu prüfen, dass benachbarte Pins nicht verbunden sind. Nächster Schritt: Wenn Sie nach der Reinigung eine Brücke finden, erhitzen Sie die Verbindung mit Flussmittel erneut und heben Sie das überschüssige Lot mit einer sauberen Spitze ab.

Werkzeuge, die beim Header-Löten helfen

  • YIHUA 917D Ersatz-Lötkolbengriff: Originaler YIHUA 917D Ersatz-Lötkolbengriff, 90–480°C mit ±2°C Stabilität. 5-Pin-Anschluss, nimmt 900M-Spitzen auf. Passt für 939D+, 878D, 995D, 853D. Stabile Temperatur bedeutet, dass Sie 330°C einstellen und über eine lange Header-Reihe halten können, wodurch die Wahrscheinlichkeit kalter Lötstellen oder Brücken durch eine schwankende Spitze verringert wird.

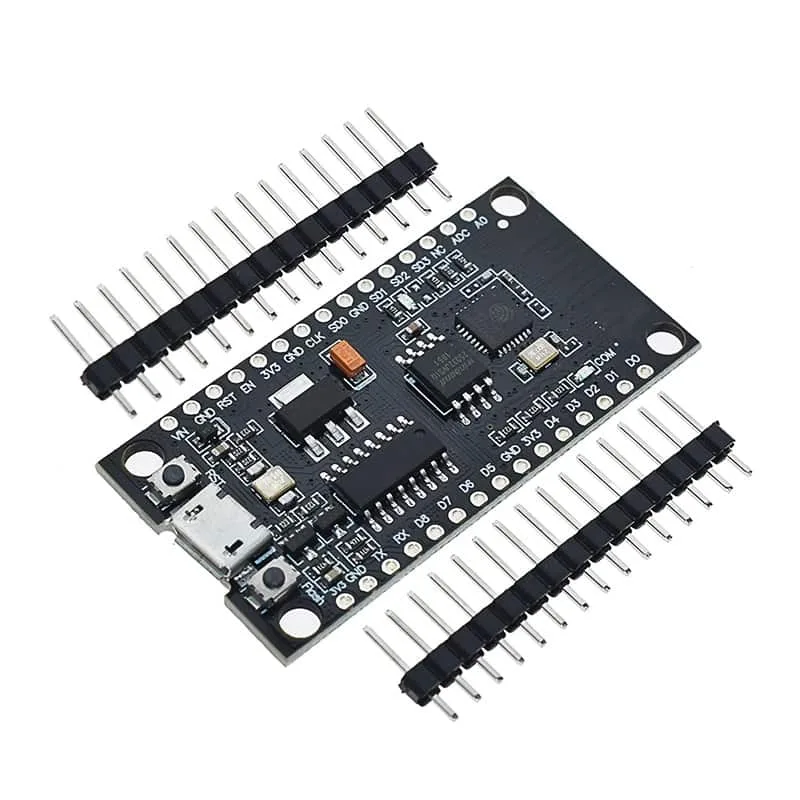

  • NodeMCU V3 Board ungelötet Lua WIFI Modul +32MB zusätzlicher Flash-Speicher: NodeMCU V3 Board ungelötet Lua WIFI Modul ESP8266+32M zusätzlicher Flash-Speicher. Dieses Board wird ohne Header geliefert, sodass Sie zwei 15-Pin-Reihen selbst löten. Dieselbe Heft-und-Alternier-Methode funktioniert, aber die längeren Reihen belohnen eine konstante Lötkolbentemperatur.
