Kurze Antwort
Schließen Sie das 12V-Netzteil an den Regler an, verbinden Sie den Temperaturfühler und programmieren Sie den gewünschten Schwellwert und die Hysterese. Das Relais schaltet Ihr Heiz- oder Kühlgerät basierend auf dem Fühlerwert ein und aus.
Warum ein dediziertes Temperaturregler-Relais verwenden
Ein 12V-Temperaturregler mit Fühler ermöglicht eine präzise, reproduzierbare Temperaturregelung ohne Mikrocontroller oder eigenen Code. Das zweifarbige Display und der weite Bereich von -55°C bis 120°C machen ihn für Gehäuse, Terrarien, Gärung oder Keimmatten geeignet. Da er einen Relaisausgang (bis zu 20A) verwendet, kann er AC- oder DC-Lasten direkt schalten, ohne zusätzliches SSR.
Einschränkungen vor der Verdrahtung beachten
Dieser Regler benötigt eine stabile 12V DC-Versorgung – schließen Sie ihn nicht direkt an die Netzspannung an. Der Fühler ist ein versiegelter Thermistor; er ist nicht tauchfähig, es sei denn, er befindet sich in einer wasserdichten Hülle. Die Relaiskontakte sind für 20A ausgelegt, aber bei induktiven Lasten (Motoren, Kompressoren) ist eine Derating erforderlich, um vorzeitigen Ausfall zu vermeiden. Überprüfen Sie immer, ob Ihr Laststrom innerhalb der Relais-Nennleistung liegt.
Schritt-für-Schritt-Einrichtungsanleitung
- 1. Stromversorgung und Fühler anschließen: Versorgen Sie 12V DC (empfohlen 2A) an die Klemmen VCC und GND des Reglers. Stecken Sie den Temperaturfühler in den 2-poligen Fühlerstecker; die Polarität ist nicht entscheidend. Das Display sollte aufleuchten und die Umgebungstemperatur anzeigen. Überprüfen Sie, ob der Fühler vollständig eingesteckt ist – lose Verbindungen verursachen unregelmäßige Messwerte oder keine Anzeige.
- 2. Last an das Relais anschließen: Schließen Sie Ihr Heiz- oder Kühlgerät an die Relaisklemmen COM und NO (Schließer) an. Für Kühlung (z. B. Lüfter oder Peltier-Element) schließen die meisten Benutzer die Last an COM und NC (Öffner) an, sodass der Stromkreis bei ausgeschalteter Spannung geschlossen ist. Überprüfen Sie NC vs. NO immer mit einem Multimeter, bevor Sie die Last mit Spannung versorgen – eine falsche Verdrahtung kann dazu führen, dass die Last dauerhaft läuft.
- 3. Zieltemperatur einstellen: Drücken Sie die SET-Taste, bis der Sollwert blinkt. Verwenden Sie die UP/DOWN-Tasten, um auf die gewünschte Temperatur einzustellen (z. B. 25°C für eine Keimmatte). Warten Sie 5 Sekunden; der Regler speichert automatisch. Wenn das Display '---' anzeigt, ist der Fühler unterbrochen oder kurzgeschlossen – beheben Sie die Fühlerverbindung, bevor Sie sich auf den Regler verlassen.
- 4. Hysterese (Differenz) einstellen: Halten Sie SET für 5 Sekunden gedrückt, um das Menü aufzurufen. Suchen Sie Parameter 'd' (Differenz, Standard 3°C). Stellen Sie einen kleineren Wert ein (z. B. 0.5°C) für eine engere Regelung, oder lassen Sie ihn größer, um Relaisflattern zu vermeiden. Eine Hysterese unter 0.5°C kann dazu führen, dass das Relais schnell ein- und ausschaltet, was seine Lebensdauer verkürzt.
- 5. Heiz- oder Kühlmodus auswählen: Suchen Sie im Menü Parameter 'C' (Modus). Stellen Sie 'H' für Heizen (Relais schließt unter Sollwert) oder 'C' für Kühlen (Relais schließt über Sollwert) ein. Verlassen Sie das Menü durch mehrmaliges Drücken von SET. Das Vergessen, den Modus zu ändern, ist der häufigste Fehler – ein warmer Inkubator mit Modus 'C' wird die Heizung nie einschalten.
- 6. Testen und montieren: Platzieren Sie den Fühler in der Zielumgebung. Schalten Sie die Last ein. Warten Sie, bis die Temperatur den Sollwert +/- Hysterese überschreitet, und bestätigen Sie, dass das Relais klickt und die Last aktiviert wird. Nach der Überprüfung montieren Sie den Regler in einem trockenen Gehäuse fern von Kondensation. Befestigen Sie die Fühlerspitze mit Klebeband an dem zu überwachenden Objekt (z. B. einer Wasserflasche oder einem Blumentopf) für genaue Messwerte – ein freies Hängen in der Luft repräsentiert nicht die tatsächliche Lasttemperatur.
Produktfakt
-

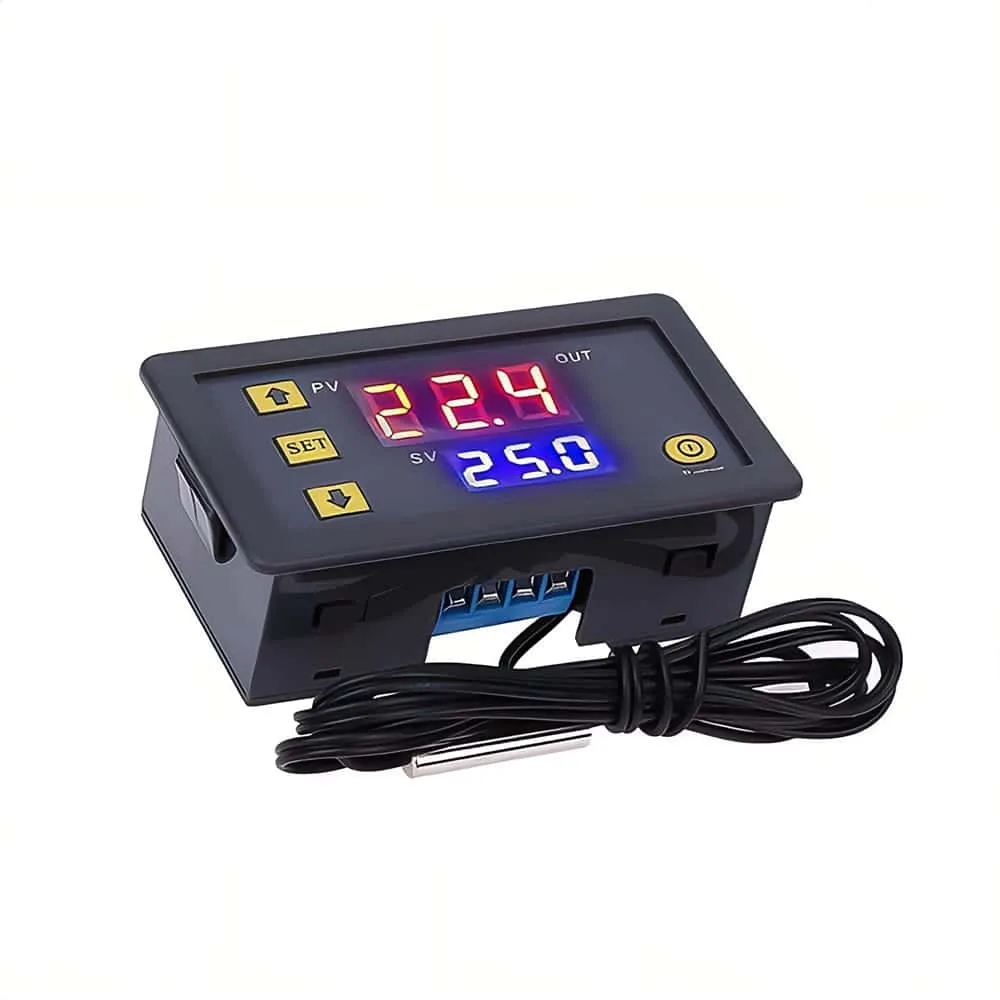

12V Temperaturregler-Schalter mit Fühler 20A Thermostatsteuerung: Der 12V Temperaturregler-Schalter mit Fühler regelt die Temperatur von -55°C bis 120°C und verfügt über ein zweifarbiges Display. Sie können sowohl Sollwert als auch Ist-Temperatur auf einen Blick überwachen, und der weite Bereich deckt sowohl Kühl- als auch Warmzonenanwendungen ab.
12V Temperaturregler-Schalter mit Fühler 20A Thermostatsteuerung
