O-Ring-Ersatzset: So passen und tauschen Sie Kraftstoffsystem-O-Ringe

Kurze Antwort

Stimmen Sie die O-Ringe des Kraftstoffsystems nach Material, Innendurchmesser, Außendurchmesser und Querschnitt ab und ersetzen Sie jede Dichtung, die Sie gestört haben, anstatt sie wiederzuverwenden. Arbeiten Sie an einem kühlen, drucklosen System und schmieren Sie neue O-Ringe mit dem Fluid, das sie abdichten sollen. Wenn Sie sich bei einer Größe unsicher sind, messen Sie den alten Ring mit einem Messschieber oder verwenden Sie einen fahrzeugspezifischen Satz anstatt zu raten.

O-Ringe im Kraftstoffsystem sind klein, günstig und für eine überraschende Anzahl schwer zu findender Lecks verantwortlich. Sie dichten Einspritzdüsen in Rails und Ansaugkrümmern, Kraftstoffdruckregler, Serviceventile und die Verbindungen zwischen Leitungen und Modulen ab. Wenn einer aushärtet, sich verformt oder beim Zusammenbau eingekerbt wird, entsteht ein Kraftstoffgeruch, ein Druckabfall oder ein Tropfen, der erst unter Hitze und Druck sichtbar wird.

Diese Anleitung erklärt, wie Sie O-Ringe nach Größe und Material auswählen, ein O-Ring-Ersatzset auswählen und diese austauschen, ohne ein neues Leck zu verursachen. Sie gilt für Saugrohreinspritzung, Direkteinspritzung und Rücklauf-Kraftstoffsysteme. Dieselben Gewohnheiten, die eine zuverlässige Injektor-Neuabdichtung ermöglichen, sorgen auch für eine zuverlässige Abdichtung von Regler oder Leitungsanschluss.

Warum O-Ringe im Kraftstoffsystem versagen

O-Ringe versagen aus vier Hauptgründen: Hitze, Kraftstoffchemie, Alterung und Montageschäden. Hitze härtet den Gummi und verringert seine Rückstellfähigkeit. Ethanol und aromatische Verbindungen im Benzin können bestimmte Materialien aufquellen oder schrumpfen lassen. Den Rest erledigt die Zeit. Ein Ring, der gut aussieht, kann einen Druckverformungsrest annehmen, das heißt, er bleibt abgeflacht und füllt die Nut nicht mehr aus.

Einbaufehler sind die vermeidbarste Ursache. Ein trockener O-Ring, der über eine scharfe Kante gezogen wird, kann in Sekunden einen Span abtragen. Ein verdrehter Ring in einer Nut leckt fast sofort. Ein O-Ring mit falschem Querschnitt kann kalt dichten und warm lecken – deshalb sollte der Austausch von O-Ringen im Kraftstoffsystem immer mit Messen beginnen, nicht mit dem, was in der Schublade liegt.

• Ein Kraftstoffgeruch, der nur bei Hitze auftritt, deutet oft auf einen O-Ring hin, der eine Druckverformung erlitten hat.
• Verwenden Sie einen ausgebauten O-Ring niemals wieder, auch wenn er noch einwandfrei aussieht.

Was ein O-Ring-Ersatzsatz enthalten sollte

Ein nützlicher O-Ring-Ersatzsatz enthält genau die Größen und Materialien, die Sie tatsächlich benötigen, anstatt einer zufälligen Auswahl. Für Kraftstoffsysteme sollten Sie kraftstoffbeständige Materialien wie Viton (FKM) oder ein vergleichbares Fluorelastomer wählen und sicherstellen, dass der Satz Abmessungen und nicht nur Fahrzeuganwendungen angibt. Ein Satz mit nur einem Material ist möglicherweise nicht für jede Stelle im Fahrzeug geeignet.

Die besten Kits enthalten mehrere Querschnitte im gleichen Innendurchmesser, da Injektorgehäuse, Rails und Regleranschlüsse oft unterschiedliche Dicken aufweisen. Wenn das Kit weder sein Material noch seinen Größenbereich angibt, betrachten Sie es als letzte Wahl. DeatschWerks bietet O-Ring-Wechselkits und Mehrzweck-O-Ringe für den Einsatz im Kraftstoffsystem an, die die Materialauswahl zum Kinderspiel machen.

• Prüfen Sie, ob das Set Innendurchmesser, Außendurchmesser und Querschnitt angibt – nicht nur eine Teilenummer.
• Bewahren Sie einen Messschieber im Kit auf, um jeden Ring vor der Montage zu prüfen.

So messen und passen Sie die O-Ring-Größe an

Messen Sie den alten O-Ring, bevor er austrocknet oder sich verformt. Der Innendurchmesser ist das wichtigste Maß, gefolgt von der Querschnittsdicke. Der Außendurchmesser dient als Querkontrolle, ersetzt jedoch nicht die anderen beiden Maße. Verwenden Sie eine digitale Schieblehre und messen Sie über die Innenseite des Rings, ohne ihn zu dehnen. Ist der Ring spröde, messen Sie stattdessen die Nut, aus der er stammt.

Die Größenanpassung von O-Ringen ist eine Drei-Zahlen-Aufgabe: Innendurchmesser, Querschnitt und Material. Ein Ring mit dem richtigen Innendurchmesser, aber dem falschen Querschnitt, dichtet in einer Nut, die für eine andere Dicke ausgelegt ist, nicht ab. Wenn Sie keine exakte Übereinstimmung finden, zwingen Sie keinen dickeren Ring in eine flache Nut. Wählen Sie ein Set, das die Größe abdeckt, oder ersetzen Sie das Bauteil durch eines mit einer Standardgröße.

• Messen Sie in Millimetern und notieren Sie die Werte, bevor Sie bestellen oder ein Set öffnen.
• Wenn der alte Ring geschwollen ist, messen Sie die Nut, nicht den Ring.

https://deatschwerksevz.com/products/6-02-1006-7a13ff8544cc267e065c3400-2678010https://deatschwerksevz.com/products/6-02-1007-b0ccfd66fb95c83cd8aca3e4-2678153Werkzeuge und Vorbereitung

Sie benötigen grundlegende Handwerkzeuge, eine saubere Arbeitsfläche, fusselfreie Tücher und ein kraftstoffbeständiges Schmiermittel. Für Einspritzdüsen helfen ein kleiner Pick und ein geeignetes Dichtungswerkzeug, um Kratzer am Gehäuse zu vermeiden. Halten Sie einen Feuerlöscher bereit und arbeiten Sie in einem belüfteten Bereich. Entlasten Sie den Kraftstoffdruck, bevor Sie eine Leitung öffnen, und trennen Sie bei Systemen mit elektrischer Pumpe die Batteriemasse.

Beschriften oder fotografieren Sie jede Position vor der Demontage. Kraftstoffsysteme verwenden oft mehrere ähnlich aussehende O-Ringe in einem Arbeitsgang, und deren Verwechslung ist eine häufige Ursache für Undichtigkeiten. Wenn Sie Einspritzdüsen warten, bewahren Sie jede Düse mit ihrer eigenen Hardware auf. Ein Tablett mit Fächern kostet wenig und verhindert viel Verwirrung.

• Druck aus dem System ablassen und das Fahrzeug stehen lassen, bevor etwas geöffnet wird.
• Fotografieren Sie die Baugruppe, bevor Sie den ersten O-Ring entfernen.

Schritt-für-Schritt-Anleitung zum Austausch des O-Rings

Arbeiten Sie eine Verbindung nach der anderen. Entfernen Sie den alten O-Ring mit einem Pick, ohne die Nut oder die Dichtfläche zu verkratzen. Reinigen Sie die Nut mit einem fusselfreien Tuch und prüfen Sie sie auf Grate, Korrosion oder altes Dichtungsmaterial. Eine Nut mit einem Kratzer wird undicht, egal wie gut der neue Ring ist.

Schmieren Sie den neuen O-Ring mit der Flüssigkeit, die er abdichten wird, oder mit einem kraftstoffverträglichen Montageschmiermittel. Setzen Sie ihn gerade und ohne Verdrehung in die Nut ein. Bauen Sie langsam und möglichst von Hand wieder zusammen, damit Sie spüren, wie der Ring in die Bohrung eintritt, anstatt ihn zu beschneiden. Ziehen Sie die Befestigungselemente gemäß den Vorgaben an, beaufschlagen Sie das System mit Druck und prüfen Sie vor dem Starten des Motors auf Schwitzen.

• Ein verdrehter O-Ring ist die häufigste Ursache für ein sofortiges Leck nach dem Zusammenbau.
• Drücken Sie bei eingeschalteter Zündung und ausgeschaltetem Motor und beobachten Sie jede Verbindung eine volle Minute lang.

Häufige Fehler und wie man sie vermeidet

Der größte Fehler ist die Wiederverwendung eines O-Rings, weil er noch gut aussieht. O-Ringe für Kraftstoffsysteme sind günstig, ein Leck hingegen nicht. Der zweite Fehler ist die Verwendung des falschen Materials. Ein nicht kraftstoffbeständiger Ring quillt auf, wird weich und versagt, manchmal innerhalb weniger Tage. Der dritte Fehler ist das übermäßige Schmieren mit dem falschen Produkt, wie einem Erdölfett, das den Gummi angreift.

Ein weiterer häufiger Fehler ist die Verwechslung von Injektor-O-Ringen mit Anschluss- oder Rail-O-Ringen. Sie sehen ähnlich aus, unterscheiden sich jedoch im Querschnitt. Ziehen Sie Armaturen nicht zu fest an, um ein Leck zu stoppen. Das verformt die Nut und verschlimmert das Leck. Wenn eine Verbindung nach einem korrekten O-Ring-Wechsel noch immer nässt, prüfen Sie die Dichtfläche, anstatt das Drehmoment zu erhöhen.

• Ersetzen Sie jeden O-Ring, den Sie berührt haben, auch wenn er zuvor dicht war.
• Wenn ein Leck bestehen bleibt, stoppen Sie die Arbeit und überprüfen Sie Nut und Bohrung, bevor Sie weiter anziehen.

Schritte zum Austausch des O-Rings auf einen Blick

1. System drucklos machen und abkühlen lassen: Kraftstoffdruck ablassen, bei Systemen mit elektrischer Pumpe die Batteriemasse abklemmen und den Motor abkühlen lassen, bevor eine Leitung geöffnet wird. Checkpoint: Vor dem Start kein Druck am Serviceventil und kein Kraftstoffgeruch.
2. Identifizieren Sie jeden O-Ring im Auftrag: Fotografieren und beschriften Sie jede Position. Notieren Sie, ob es sich um O-Ringe von Injektor, Rail, Regler oder Verschraubung handelt, da diese oft unterschiedliche Größen haben. Checkpoint: Sie wissen, wie viele O-Ringe Sie benötigen, bevor Sie den ersten entfernen.
3. Innendurchmesser und Querschnitt messen: Messen Sie den alten Ring oder die Nut mit einem Messschieber. Notieren Sie Innendurchmesser, Querschnitt und Material. Verlassen Sie sich nicht allein auf den Außendurchmesser. Prüfpunkt: Ihre Maße entsprechen einer Größe, die in Ihrem O-Ring-Wechselkit aufgeführt ist.
4. Wählen Sie das richtige Material: Wählen Sie ein kraftstoffbeständiges Material wie Viton (FKM) oder das für diese Stelle vorgeschriebene Material. Vermeiden Sie unbekannte Gummimischungen für den Kraftstoffeinsatz. Checkpoint: Das Kit gibt sein Material und seinen Größenbereich an.
5. Nut reinigen und prüfen: Entfernen Sie altes Dichtungsmaterial mit einem fusselfreien Tuch und einem Pickel. Achten Sie auf Kratzer, Korrosion oder Grate, die eine Abdichtung verhindern würden. Prüfpunkt: Die Nut ist glatt und trocken, bevor der neue Ring eingesetzt wird.
6. Neuen O-Ring schmieren und einsetzen: Beschichten Sie den Ring mit der Flüssigkeit, die er abdichten soll, oder mit einem kraftstoffverträglichen Montageschmiermittel. Setzen Sie ihn gerade und ohne Verdrehung ein. Prüfpunkt: Der Ring liegt flach in der Nut und rollt nicht, wenn Sie ihn berühren.
7. Von Hand zusammenbauen und anziehen: Beginnen Sie die Montage von Hand, damit Sie spüren, wie der O-Ring in die Bohrung eintritt. Ziehen Sie anschließend mit dem vorgeschriebenen Drehmoment an – nicht nach Gefühl. Checkpoint: Kein Querverlaufen der Gewinde und kein Widerstand, der sich wie das Schneiden von Gummi anfühlt.

Kraftstoffsystemteile mit O-Ringen

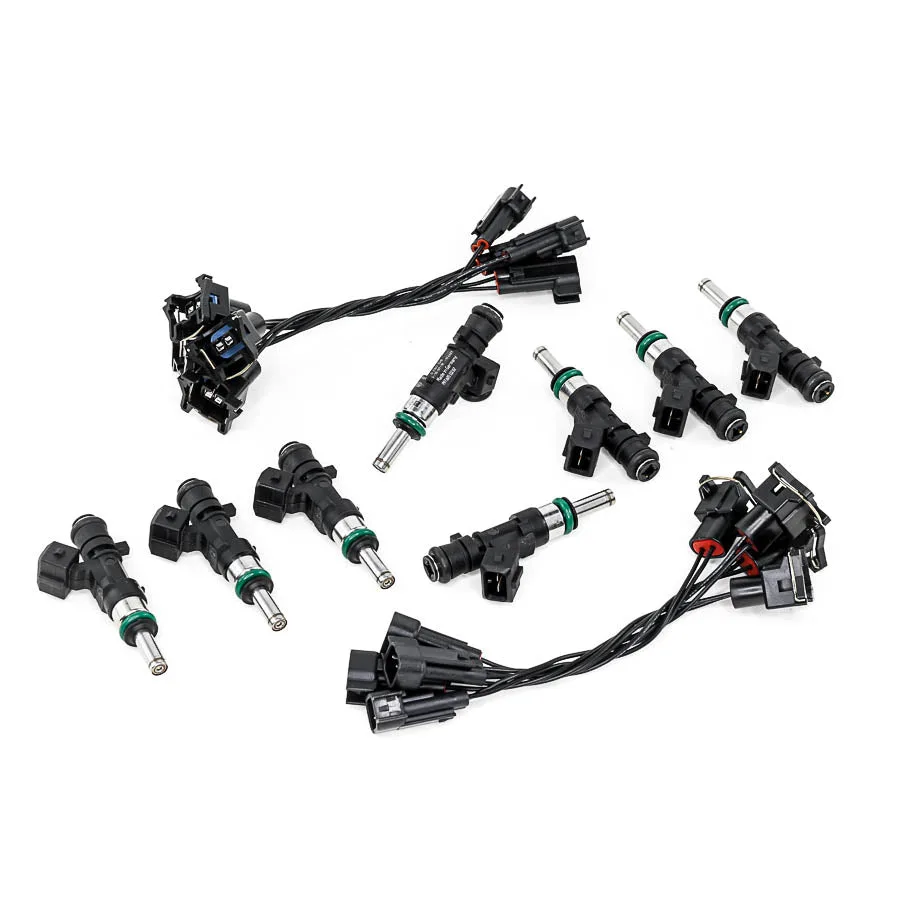

• 850cc - Ladegerät/Challenger Hellcat: Passendes Set aus 8 850cc-Einspritzdüsen für den 2015-2024 Dodge Charger/Challenger Hellcat. Einspritzdüsensets wie dieses verwenden obere und untere O-Ringe, die in die Kraftstoffleiste und den Ansaugkrümmer abdichten. Daher ist ein O-Ring-Kit für Einspritzdüsen mit dem richtigen Querschnitt bei der Wartung unerlässlich.
• 1200cc - 40mm kompakt (verlängerte Düse): Ein Bosch EV14 Universal 40mm kompakter 1200cc (verlängerte Düse). Universalinjektoren wie dieser benötigen oft spezifische O-Ring-Größen, die nicht mit den Werksringen übereinstimmen. Messen Sie daher den Injektorkörper und die Nut, bevor Sie Ersatz bestellen.
• PTFE-Anschlusskit für das X2-Serienpumpenmodul für Camaro Base oder SS (X2010-X15) X2 Serienpumpenmodul – AN-Zufuhr mit AN-Rücklauf-PTFE-Verrohrungsset für 2010-15 Camaro Base oder SS 3.7 V6, 6.2 LS3. AN-Verrohrungssets verwenden O-Ringe und Dichtscheiben an jeder Verbindung, daher verhindert deren Austausch während der Installation Undichtigkeiten an den Zu- und Rücklaufanschlüssen.

Das Anpassen und Ersetzen von Kraftstoffsystem-O-Ringen ist eine kleine Aufgabe mit großer Wirkung auf die Zuverlässigkeit. Messen Sie zuerst, wählen Sie ein kraftstoffbeständiges O-Ring-Ersatzset mit den richtigen Größen und ersetzen Sie jeden Ring, den Sie berühren. Wenn Sie jeden O-Ring als eine Dichtung behandeln, die korrekt sein muss, anstatt als einen Gummiring, der nur passen muss, verbringen Sie weniger Zeit mit der Suche nach Kraftstoffgerüchen und mehr Zeit mit dem Fahren.
