Kurze Antwort
Wählen Sie das PCA9685 Servo-Shield, wenn Sie mehrere Servos oder LEDs über I2C steuern müssen. Wählen Sie den L298N Motortreiber, wenn Sie Gleichstrom- oder Schrittmotoren mit einer H-Brückenschaltung ansteuern möchten.
Was jede Platine am besten kann
Der PCA9685 ist ein 16-Kanal-PWM-Controller für Servos und LEDs. Er kommuniziert über I2C und eignet sich ideal für Raspberry Pi- oder Arduino-Projekte, die viele unabhängige Ausgänge benötigen, ohne den Hauptprozessor zu belasten.
Der L298N ist ein dualer H-Brückentreiber für Gleichstrom- und Schrittmotoren. Er verwendet Schraubklemmen für eine einfache Verkabelung und verfügt über einen integrierten 5V-Regler, sodass Sie nur eine Versorgungsspannung (6-12V) benötigen.
Wesentliche Unterschiede in der Steuerung
Der PCA9685 gibt PWM-Signale aus, treibt aber keine Motoren direkt an. Er benötigt Servos oder LEDs, die PWM akzeptieren. Der L298N treibt Motoren direkt an, indem er Spannung und Richtung schaltet.
Der PCA9685 verwendet I2C für Befehle, was die Verkabelung vereinfacht, wenn Sie viele Kanäle benötigen. Der L298N verwendet einfache digitale Signale (vorwärts, rückwärts, stopp) von einem Mikrocontroller wie einem Arduino.
Kompromisse auf einen Blick
- Unterstützter Motortyp: PCA9685: Servos und LEDs (PWM-Eingang). L298N: Gleichstrommotoren und Schrittmotoren (Direktantrieb).
- Steuerschnittstelle: PCA9685 verwendet I2C (mehrere Kanäle, ein Bus). L298N verwendet einfache digitale Signale (ein Paar pro Motor).
- Stromversorgung und Verkabelung: PCA9685 benötigt externe Stromversorgung für Servos. L298N enthält einen 5V-Regler und Schraubklemmen für 6-12V-Eingang. Überprüfen Sie vor der Auswahl die Spannungs- und Stromanforderungen Ihres Projekts.
Produktdaten
-

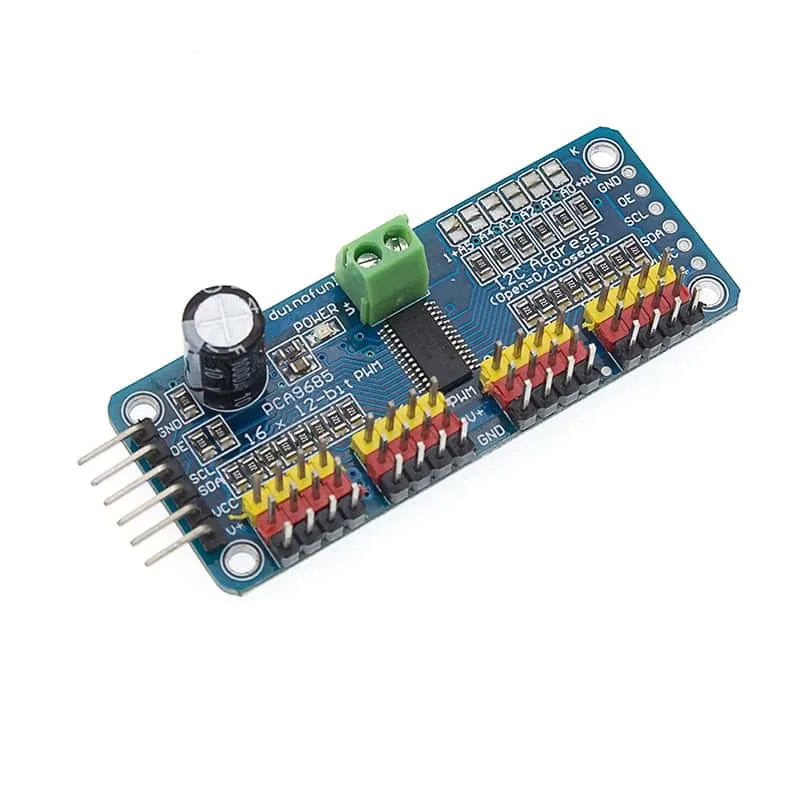

PCA9685PW 16-Kanal I2C Servo-Shield und LED-PWM-Treiberplatine für Raspberry Pi: 16-Kanal I2C Servo-Shield und LED-PWM-Treiberplatine für Raspberry Pi. Sie können bis zu 16 Servos oder LEDs über eine einzige I2C-Verbindung steuern und so GPIO-Pins und Rechenleistung freigeben.
PCA9685PW 16-Kanal I2C Servo-Shield und LED-PWM-Treiberplatine für Raspberry Pi
-

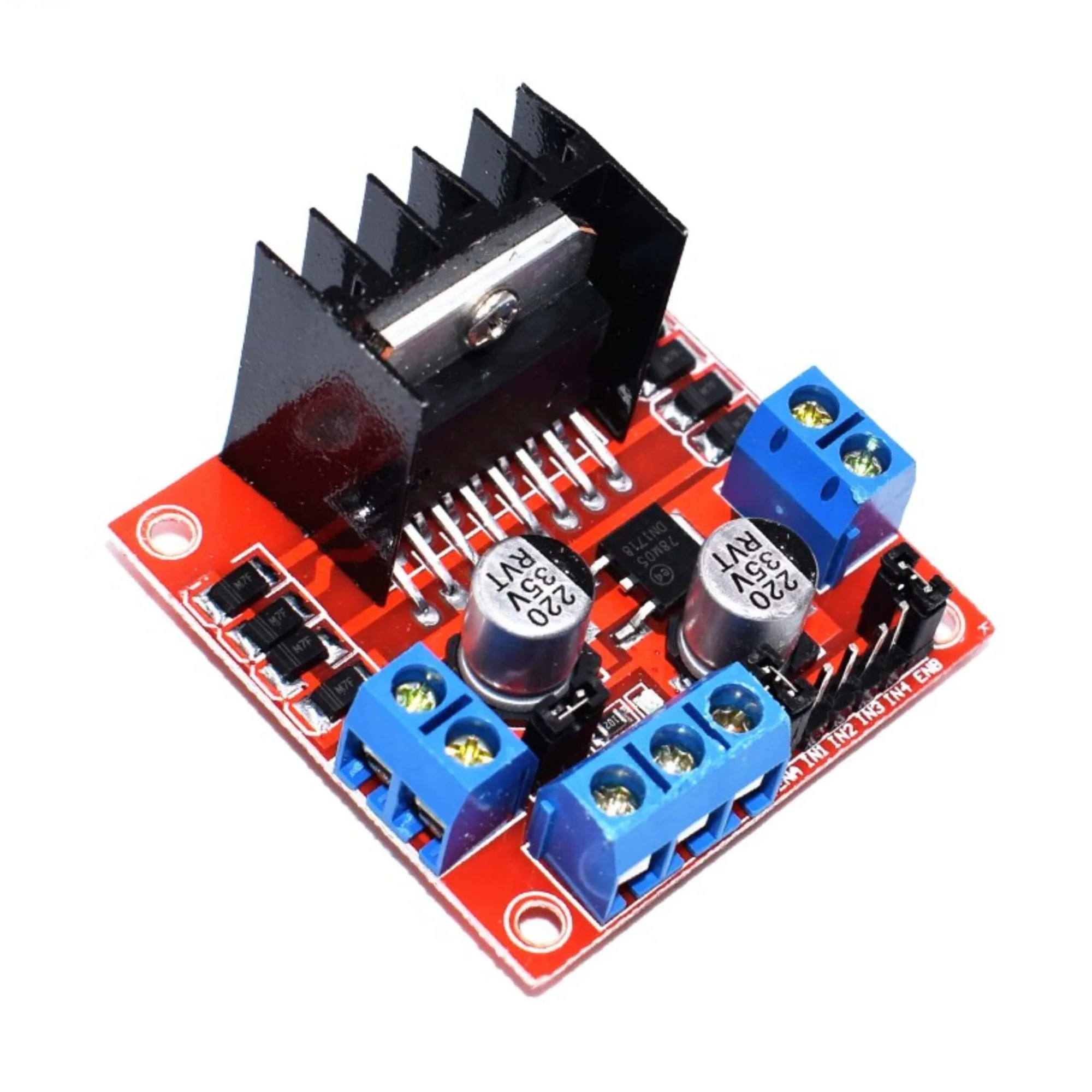

L298N Dual-H-Brücken-Schrittmotortreiberplatine: Duale H-Brücken-Schrittmotortreiberplatine, die zwei Gleichstrommotoren unabhängig oder einen Schrittmotor steuert. Sie treibt Motoren direkt mit Schraubklemmen an und ist daher praktisch für Roboterchassis und andere motorisierte Projekte.
L298N Dual-H-Brücken-Schrittmotortreiberplatine
Welche Platine passt zu Ihrem Projekt?
Geeignet für
- Projekte mit vielen Servo- oder LED-Ausgängen, wie Roboterarme, Animatronik oder Beleuchtungsarrays
- Raspberry Pi- oder I2C-basierte Systeme mit begrenzter Pin-Anzahl
Nicht geeignet für
- Direktantrieb von Gleichstrom- oder Schrittmotoren
- Hochstrom-Motoranwendungen (der L298N behandelt Motoren, nicht der PCA9685)
