Kurze Antwort

Vibrationslockerung an einer Tischfräsmaschine beginnt meist an einer fehlenden oder zu kleinen Handradschraube, einer abgeflachten Feder oder einem Kurbelrad, das nicht mehr auf seiner Welle sitzt. Ersetzen Sie zuerst das Befestigungselement und die Feder, prüfen Sie, ob das Handrad oder Kurbelrad vollständig aufliegt, und sehen Sie sich erst dann die Auswuchtung oder die Ausrichtung des Vorschubs an. Wenn die Schraube bereits gedehnt oder die Bohrung ausgeleiert ist, hören Sie auf, nachzuziehen, und ersetzen Sie das Teil.

Symptom: Das Handrad oder Kurbelrad wackelt und die Schraube löst sich

Ein Handrad, das unter Last wackelt und seine Befestigungsschraube verliert, ist die klassische Vibrationslockerungsbeschwerde an Tischfräsmaschinen und Drehmaschinen. Die Schraube versagt nicht, weil sie schwach ist, sondern weil die Verbindung sich bewegt. Jedes Mal, wenn das Handrad sich verschiebt, verliert die Schraube ihre Vorspannung und das Gewinde wandert. Prüfen Sie auf eine fehlende Schlitzschraube, eine Schraube, die nach Dehnung wiederverwendet wurde, oder eine Welle, die das Rad nicht mehr flach aufliegen lässt.

Wahrscheinliche Ursache: Falsches oder verschlissenes Befestigungselement, nicht genug Vorspannung

Die Befestigungsschraube muss zur Welle und zur Radsenkung passen. Eine Schraube mit falscher Wellenlänge oder falschem Gewinde schlägt durch oder steht über, sodass das Rad nie klemmt. Bei vielen Handrädern von Drehmaschinen und Mikrofräsmaschinen, einschließlich des Reitstockhandrads der SC4 Tischdrehmaschine und der HiTorque Tischdrehmaschine, ist das richtige Befestigungselement eine Schlitzschraube mit M6 Gewinde, einem 7.75 mm Schaft und 55 mm Gesamtlänge. Wenn Ihre Schraube diesen Maßen nicht entspricht, kann sie keine Vorspannung halten und wird sich weiter lockern.

Abhilfe: Schraube ersetzen und Rad neu aufsetzen

Entfernen Sie das Handrad, reinigen Sie Welle und Bohrung, und setzen Sie eine neue Schraube ein, die den Originalmaßen entspricht. Setzen Sie das Rad vollständig auf, bevor Sie anziehen, ziehen Sie die Schraube fest und überprüfen Sie sie nach den ersten Minuten des Betriebs erneut. Versuchen Sie es nicht mit Schraubensicherung, bis der mechanische Sitz korrekt ist; Schraubensicherung auf einer losen Verbindung verdeckt nur die Bewegung.

Symptom: Federn werden flach und Hebel oder Rastung verlieren Spannung

Wenn eine Feder an einer Fräsmaschine oder Drehmaschine flach wird, ist das Symptom keine lose Schraube, sondern ein Hebel, eine Rastung oder ein Rückstellmechanismus, der seine Position nicht mehr hält. Die Maschine vibriert dann stärker, weil der Mechanismus frei klappern kann. Federwechsel ist ein Verschleißteil, keine Justierung. Messen Sie die alte Feder, gleichen Sie Drahtdurchmesser und freie Länge an und ersetzen Sie sie, anstatt sie zurückzudehnen.

Abhilfe: Prüfen Sie den Kurbelradspiel vor dem Hinzufügen des Kraftvorschubs

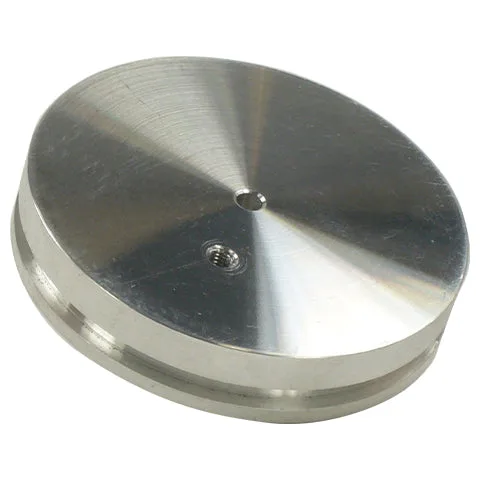

Crank Wheel CLEARANCE

Kurbelradspiel

Bei Modellmotoren und kleinem Zubehör überträgt ein Kurbelrad, das schleift oder locker sitzt, Vibrationen auf das Befestigungselement. Ein 50 mm Durchmesser mal 10 mm breites Aluminium-Kurbelrad, das für den HAE02 horizontalen Stirlingmotor entwickelt wurde, ist ein Spielteil. Bestätigen Sie daher Durchmesser, Breite und Wellenpassung vor der Bestellung. Wenn das Rad nicht die Quelle der Lockerung ist, ersetzen Sie es nicht nur, um Vibrationen zu jagen.

Wann man aufhören und eine andere Option wählen sollte

Halten Sie an und bewerten Sie neu, wenn das Schraubenloch ausgerissen ist, die Welle verschlissen und zu klein ist oder die Handradbohrung oval ist. Das sind keine Befestigungsprobleme, und eine neue Schraube oder Feder wird sie nicht beheben. Wenn Sie bereits Schraube und Feder ersetzt haben und die Verbindung sich immer noch bewegt, besteht der nächste Schritt darin, Welle und Bohrung zu inspizieren, nicht mehr Drehmoment aufzubringen. Zu starkes Anziehen einer kleinen Schraube in einer verschlissenen Bohrung beschädigt das Gewinde und erschwert die nächste Reparatur.

Diagnose: Symptom der Lösung zuordnen

  • Handradschraube löst sich ständig: Prüfen Sie, ob die Schraube M6 Gewinde, 7.75 mm Schaft und 55 mm Gesamtlänge hat und das Rad vor dem Anziehen flach aufliegt. Ersetzen Sie die Schraube, wenn die Maße falsch sind oder die Schraube nach Dehnung wiederverwendet wurde.
  • Hebel oder Rastung verliert Spannung und klappert: Eine abgeflachte Feder ist ein Verschleißteil; messen Sie freie Länge und Drahtdurchmesser und ersetzen Sie sie, anstatt sie zu dehnen. Wenn die Spannung zurückkehrt, aber die Vibration bleibt, prüfen Sie als nächstes die Passung von Rad und Welle.
  • Kurbelrad oder Zubehör wackelt: Bestätigen Sie Durchmesser, Breite und Wellenpassung; ein 50 mm mal 10 mm Aluminiumrad muss vollständig auf seiner Welle sitzen. Wenn die Bohrung oder Welle verschlissen ist, stoppen Sie und ersetzen Sie das verschlissene Teil, anstatt das Befestigungselement anzuziehen.
  • Vibration trat nach einer Änderung des Kraftvorschubs auf: Überprüfen Sie die Motorhalterung des Z-Achsen-Hubwerks und die Antriebsausrichtung an HiTorque Deluxe großen Tischfräsmaschinen und SIEG SX3.5 Fräsmaschinen. Wenn die Ausrichtung korrekt ist und die Verbindung sich immer noch bewegt, sind Schraube oder Feder der nächste Verdacht.

Teile, die die häufigen Vibrationslockerungspunkte lösen

  • Schraube, Handrad 6 mm: Schraube, Handrad 6 mm: M6 Gewinde mit einem 7.75 mm Schaft, 55 mm Gesamtlänge, Schlitzantrieb, verwendet an zahlreichen Handrädern von Drehmaschinen und Mikrofräsmaschinen sowie am Reitstockhandrad der SC4 Tischdrehmaschine einschließlich der HiTorque Tischdrehmaschine. Die Übereinstimmung dieser Maße stellt die Klemmvorspannung wieder her, sodass das Handrad aufhört zu wandern und die Schraube herauszudrehen.
  • Kurbelrad SPIEL: Kurbelrad SPIEL: 50 mm Durchmesser mal 10 mm breites Aluminium-Kurbelrad, entwickelt für den HAE02 horizontalen Stirlingmotor, angeboten solange der Vorrat reicht. Ein korrekt dimensioniertes und sitzendes Kurbelrad beseitigt das Spiel, das Vibrationen in das Befestigungselement einspeist; überprüfen Sie die Passung, bevor Sie annehmen, dass die Schraube schuld ist.
  • Motor, Z-Achsen-Hubwerk, HiTorque Tischfräsmaschine Deluxe: Motor, Z-Achsen-Hubwerk, HiTorque Tischfräsmaschine Deluxe: Z-Achsen-Hubwerkmotor für die HiTorque Deluxe große Tischfräsmaschine und SIEG SX3.5 große Tischfräsmaschinen mit einem Hubwerk am Z-Achsenantrieb. Wenn Vibrationslockerung nach dem Hinzufügen oder Warten eines Hubwerks auftritt, überprüfen Sie die Ausrichtung und Montage von Motor und Antrieb, anstatt die Handradschraube weiter anzuziehen.
