Respuesta rápida
Para la mayoría de las configuraciones de escenario DMX512, un cable divisor Y de 1 macho a 2 hembra es la opción estándar porque coincide con la salida DMX (macho) y las entradas de los accesorios (hembra). Sin embargo, la mejor configuración depende de si necesita extender una cadena tipo margarita, conectar dos salidas macho o adaptar un entorno de conectores mixto.
Por qué el género del conector importa en el flujo de señal DMX512
El protocolo DMX512 se basa en una topología de cadena tipo margarita: un controlador envía datos a través de un conector XLR macho, y cada accesorio los recibe a través de un conector XLR hembra. Usar el género incorrecto en un divisor puede obligarlo a agregar adaptadores o crear conexiones poco fiables.
Un divisor en Y con 1 macho a 2 hembra (producto 2426618) mantiene el flujo estándar: enchufe el extremo macho en su controlador o dispositivo anterior, y los dos extremos hembra se conectan directamente a los siguientes dispositivos. Esto evita adaptadores adicionales y mantiene limpias las rutas de señal.
Si su instalación incluye dispositivos con entradas macho (menos comunes pero posibles), un divisor en Y con 1 macho a 2 macho (producto 2426622) le permite dividir una señal en dos recorridos con terminación macho. Solo tenga en cuenta que necesitará acopladores hembra a hembra para conectar cables DMX estándar.
Divisores en Y con conectores mixtos para configuraciones no estándar
No todos los montajes de iluminación siguen la cadena tipo margarita tradicional. Puede tener un dispositivo con entrada macho, o necesitar alimentar un dispositivo mientras continúa la cadena hacia otro. Los divisores en Y de género mixto le ofrecen esa flexibilidad.
El divisor de 1 hembra a 1 hembra + 1 macho (producto 2426619) es útil cuando su fuente es una salida hembra (por ejemplo, algunos controladores o placas de pared) y necesita enviar señal tanto a un dispositivo de entrada macho como a un dispositivo de entrada hembra estándar. El divisor de 1 macho a 1 hembra + 1 macho (producto 2426620) funciona cuando su fuente es macho y necesita conectar simultáneamente un dispositivo de entrada hembra y uno de entrada macho.
Estas configuraciones mixtas sacrifican simplicidad por versatilidad. Son ideales para solucionar problemas o adaptar equipos poco comunes, pero para una instalación nueva y limpia, un divisor estándar de macho a dos hembras suele ser un mejor punto de partida.
Reglas de decisión para elegir su divisor Y XLR de 5 pines
- Extensión estándar en cadena: Si su controlador o la última luminaria tiene una salida macho y las dos siguientes luminarias tienen entradas hembra, elija un divisor de macho a hembra (producto 2426618). Este es el escenario más común para la iluminación escénica.
- Fuente hembra con entradas mixtas: Si su fuente tiene una salida hembra (por ejemplo, algunos controladores o placas de pared) y necesita conectar una luminaria con entrada macho y otra con entrada hembra, use un divisor de hembra a hembra + macho (producto 2426619). Compruebe su conector de origen antes de comprar.
- Dos cables terminados en macho: Si necesita dividir una salida macho en dos cables terminados en macho (para dispositivos con entradas macho), elija un divisor de 1 macho a 2 macho (producto 2426622). Prepárese para usar acopladores hembra-hembra para cables estándar. Esto es menos común; confirme que sus luminarias requieren entradas macho.
- Fuente macho con un destino macho y un destino hembra: Si su fuente es macho y necesita alimentar simultáneamente un conector hembra y un conector macho, el divisor 1 macho a 1 hembra + 1 macho (producto 2426620) es la elección correcta. Ideal para adaptar un conector no estándar en una cadena por lo demás estándar.
Datos del producto
-

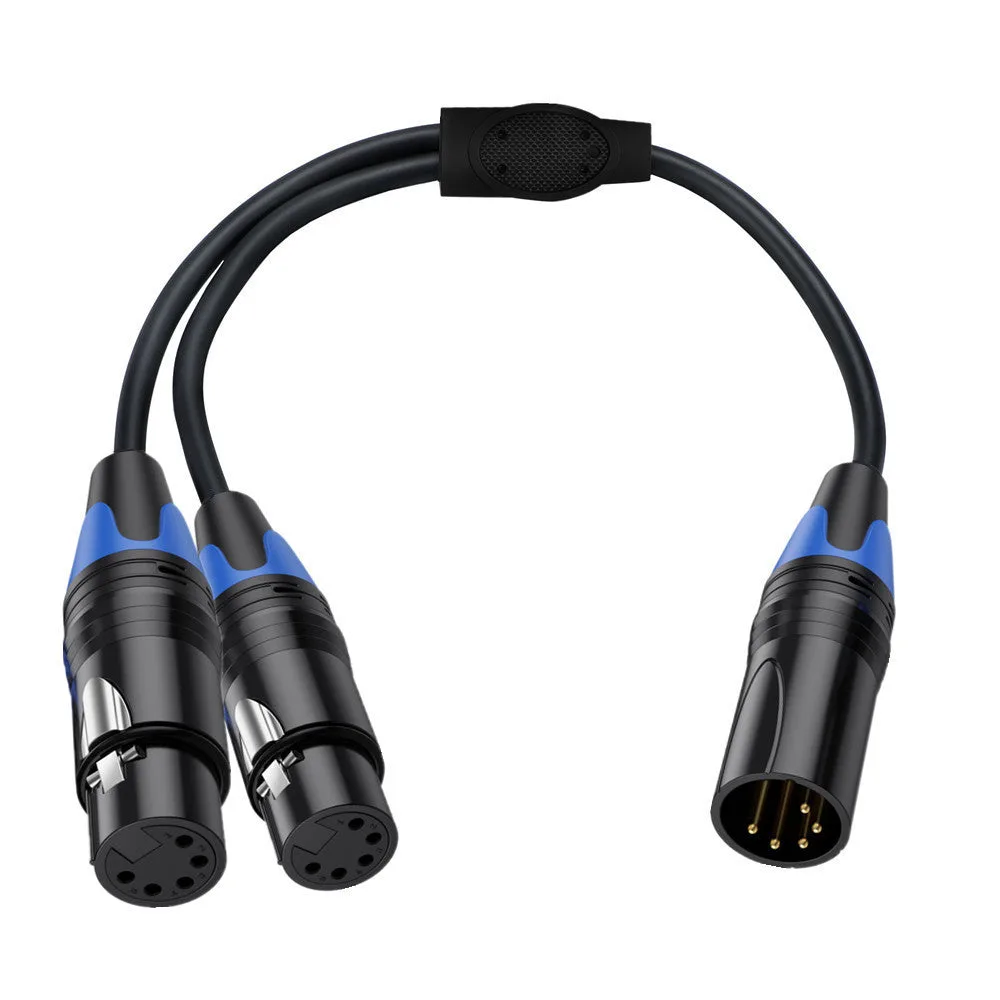

5 Cable divisor DMX XLR de 1 macho a 2 hembra 0.5 m en Y para iluminación escénica Señal DMX512: Este cable divisor DMX XLR de 5 pines utiliza una configuración de 1 macho a 2 hembra, diseñado para dividir una señal DMX en dos salidas para configuraciones estándar en cadena. Coincide con la salida DMX típica (macho) y las entradas de los equipos (hembra), por lo que puede conectar directamente sin adaptadores adicionales.
5 Cable divisor DMX XLR de 1 macho a 2 hembra 0.5 m en Y para iluminación escénica Señal DMX512
-

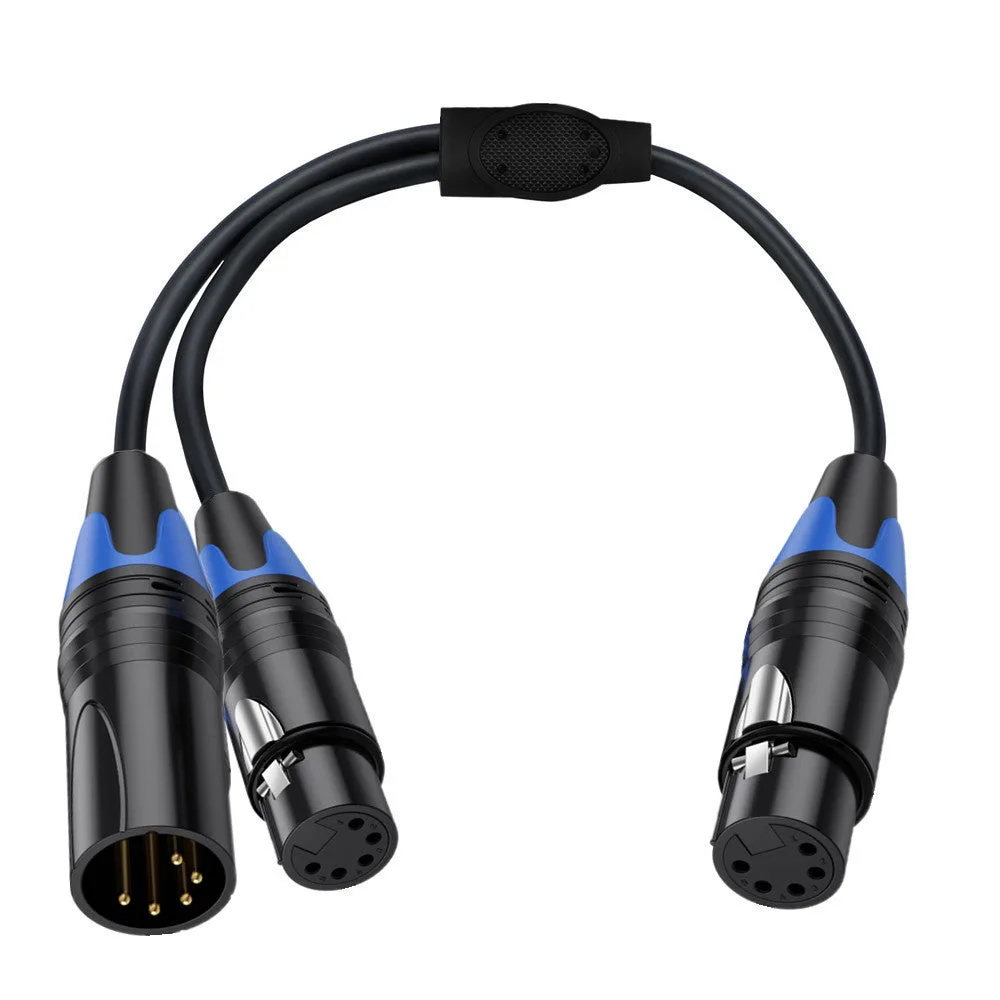

5 Cable divisor DMX XLR de 1 hembra a 1 hembra + 1 macho 0.5 m en Y para señal de iluminación escénica: Este divisor cuenta con una configuración de hembra 1 a hembra 1 + macho 1, lo que permite dividir una entrada DMX en dos salidas con diferentes tipos de conector. Resuelve el problema de conectar tanto un dispositivo con entrada macho como un dispositivo estándar con entrada hembra desde una fuente hembra, reduciendo el desorden de adaptadores.
5 Cable divisor DMX XLR de 1 hembra a 1 hembra + 1 macho 0.5 m en Y para señal de iluminación escénica
¿Qué divisor se adapta a tu configuración?
Ideal para
- Cadenas DMX estándar 512 con salida macho y entradas hembra
- Equipos que necesitan adaptar una única fuente hembra a tipos de conector mixtos
No apto para
- Sistemas que requieren amplificación activa de señal (use un divisor DMX alimentado en su lugar)
- Aplicaciones de audio XLR (los cables DMX no están diseñados para señales de nivel de micrófono)
