Respuesta rápida

La mayoría de los problemas de ajuste de los convertidores catalíticos de ajuste directo provienen de tres cosas: el número de pieza incorrecto para su motor y nivel de emisiones, un brida de escape doblada o desalineada, o un convertidor instalado antes de que el escape esté soportado y alineado. Primero confirme que la pieza coincida con el año, marca, modelo, motor y estado Federal/EPA de su vehículo, luego afloje el sistema, alinee las bridas manualmente y apriete gradualmente. Si el convertidor aún no asienta o el sensor de oxígeno golpea el suelo o la carrocería, deténgase y verifique el ajuste en lugar de forzarlo.

Un convertidor catalítico de ajuste directo está diseñado para atornillarse sin necesidad de cortar ni soldar, pero eso no significa que todas las instalaciones sean sencillas. Las quejas más comunes son un convertidor que no se alinea con la brida existente, un patrón de pernos que parece cercano pero no exacto, o un sensor de oxígeno que termina demasiado cerca de la carrocería o el suelo.

La buena noticia es que la mayoría de estos son problemas de diagnóstico, no problemas de producto. Esta guía separa el síntoma de la causa probable y la acción correctiva, y te indica cuándo parar y elegir una opción diferente en lugar de forzar una pieza que no pertenece a tu vehículo.

Empieza por el número de pieza, no por la llave inglesa

Antes de aflojar un solo tornillo, verifica que el convertidor coincida exactamente con tu vehículo: año, marca, modelo, tamaño del motor y nivel de emisiones. Un convertidor de ajuste directo para un motor de 2.0L no encajará en un motor de 3.0L, y una pieza compatible con Federal/EPA no es lo mismo que una pieza de grado California. Si el número de pieza no coincide, por mucho que fuerces, no lograrás que encaje correctamente.

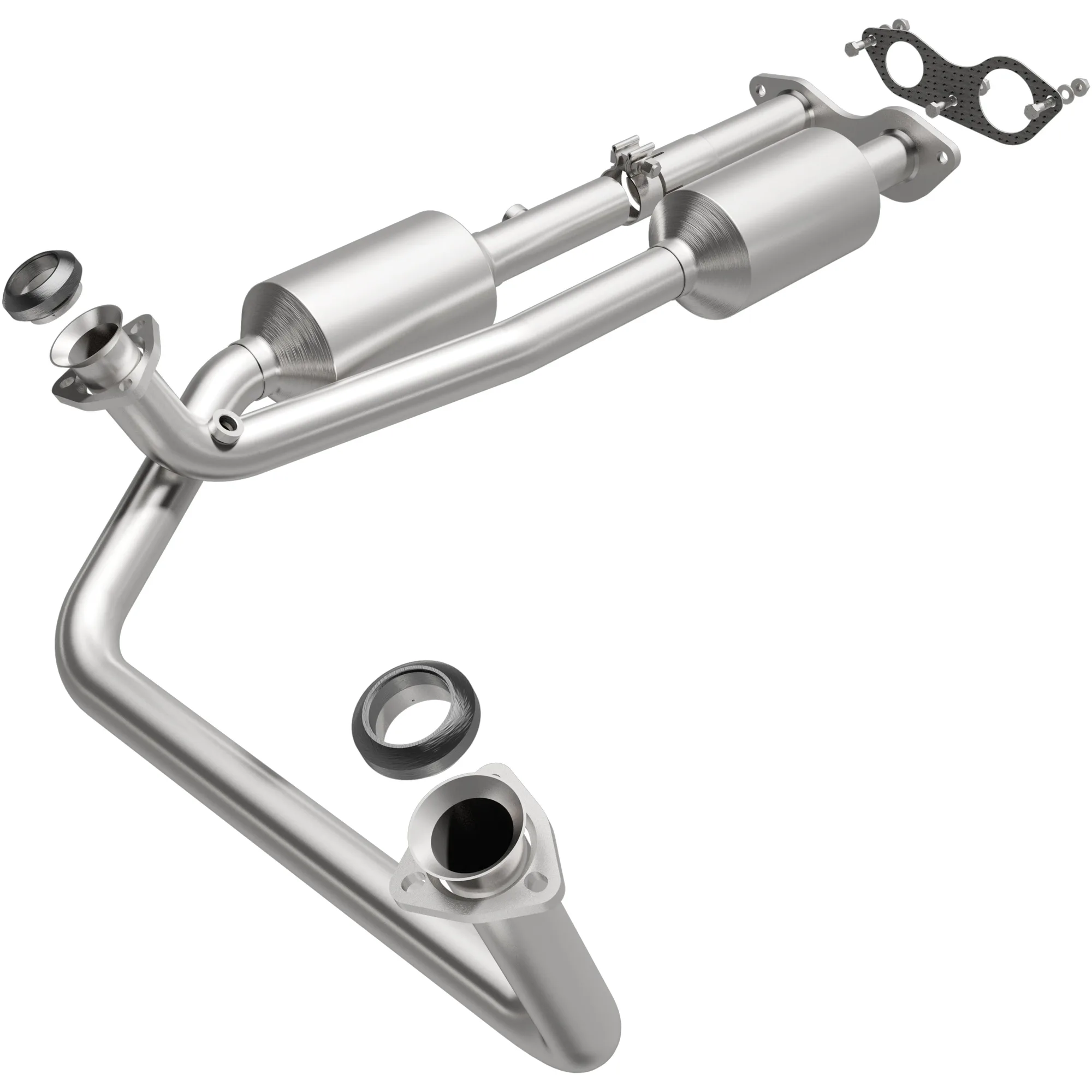

Una vez que el número coincida, comprueba que tienes las juntas, bridas y herrajes correctos para ese convertidor específico. Muchas quejas de ajuste son en realidad problemas de herrajes faltantes o reutilizados. Si el convertidor utiliza una brida de rótula, por ejemplo, una junta plana en el lugar equivocado mantendrá el tubo descentrado y hará que todo el sistema parezca desalineado.

  • Anota tu VIN y el código del motor antes de hacer el pedido para poder confirmar la pieza exacta.
  • Coloca el nuevo convertidor junto al viejo y compara los ángulos de las bridas, las curvas de los tubos y las ubicaciones de las tomas de los sensores antes de instalarlo.

Alineación de bridas: por qué el convertidor no asentará

Si el convertidor toca la brida pero no asienta plano, es probable que el sistema de escape esté bajo tensión. Los soportes, montajes y el resto del tubo pueden desalinear la brida cuando todo está apretado. Afloje las conexiones aguas arriba y aguas abajo, sostenga los tubos con un gato o soportes, y deje que el sistema se relaje antes de intentar acoplar las bridas.

Inicie todos los tornillos a mano antes de apretar ninguno. Si un tornillo no arranca, la brida no está cuadrada. No use el tornillo para forzarla a su lugar. En su lugar, mueva el tubo, gire ligeramente el convertidor o ajuste la posición del soporte hasta que el tornillo enrosque libremente. Apriete en patrón de estrella en pequeños pasos para que la brida se mantenga plana.

  • Nunca fuerce un tornillo a través de una brida desalineada; dañará las roscas o agrietará la brida.
  • Si las superficies de la brida están picadas o deformadas, reemplace la brida o use la junta correcta en lugar de apilar varias juntas.

Desajuste del patrón de pernos y la junta

Un patrón de pernos del convertidor catalítico que parece cercano pero no alinea suele significar que la brida está girada o que la junta está mal indexada. Algunas bridas son simétricas, pero muchas no lo son. Si los agujeros de los pernos están descentrados, gire la junta o el convertidor 180 grados e intente de nuevo antes de asumir que la pieza es incorrecta.

Si el patrón de pernos es genuinamente diferente, deténgase. No taladre ni raye la brida para que encaje. Eso debilita la unión y puede causar fugas. Un número de pieza diferente es la solución correcta, y es mejor cambiar el convertidor que modificar una brida diseñada para un patrón específico.

  • Compare la junta vieja y la nueva una al lado de la otra; una junta volteada puede bloquear los agujeros de los pernos.
  • Si tienes que modificar algo para que el convertidor encaje, es que tienes el convertidor equivocado.

Espacio libre del sensor de oxígeno y posición del manguito

El espacio libre del sensor de oxígeno es un problema común de instalación en coches bajados, compartimentos de motor ajustados y vehículos con escape de posventa. El sensor puede tocar el suelo, la carrocería o el protector térmico una vez montado el convertidor. Comprueba el espacio antes de apretar todo y dirige el arnés del sensor lejos de piezas calientes o móviles.

Si el manguito del sensor está en una ubicación diferente a la original, el arnés puede no alcanzar o quedar apoyado contra el escape. No alargues el arnés con empalmes no homologados si puedes evitarlo. Si el ángulo o la ubicación del manguito impiden una instalación limpia, es señal de que el convertidor no es el adecuado para tu vehículo.

  • Pruebe el sensor de oxígeno a mano antes del apriete final para confirmar el acoplamiento de la rosca y el espacio libre.
  • Utilice una junta nueva o arandela de compresión en el sensor si la vieja está deformada.

Cuándo detenerse y elegir otra opción

Detenga la instalación si el convertidor requiere corte, soldadura o perforación para adaptarse a un vehículo que debería usar una pieza de ajuste directo. Deténgase si la brida no sella tras una alineación correcta y juntas nuevas. Deténgase si el sensor de oxígeno no se puede instalar con un espacio libre seguro. Estos no son problemas de instalación que pueda resolver con más fuerza.

En ese punto, verifique su número de pieza con su VIN y nivel de emisiones una vez más. Si es correcto y aún así no encaja, es posible que el vehículo necesite un diseño de convertidor diferente, un convertidor universal con fabricación o una reparación del escape existente antes de que cualquier convertidor encaje correctamente. Elegir la opción correcta ahora le evita fugas, luces de verificación del motor y mano de obra repetida.

  • Tome fotos de la falta de coincidencia antes de devolver o cambiar la pieza.
  • Si el escape existente está doblado u oxidado, repárelo primero; un convertidor nuevo no puede corregir un sistema dañado.

Diagnóstico de ajuste: síntoma, causa, acción, punto de parada

  • El convertidor no encaja en la brida: El sistema de escape está bajo tensión por soportes o montajes, manteniendo la brida desalineada. Afloje las conexiones aguas arriba y aguas abajo, soporte los tubos y alinee a mano antes de apretar. Si aún no asienta, deténgase y verifique el número de pieza.
  • Los agujeros de los pernos están cerca pero no alinean: La junta está mal indexada, la brida está girada o el convertidor tiene el patrón de pernos incorrecto para su vehículo. Gire la junta o el convertidor e inténtelo de nuevo. Si el patrón es realmente diferente, deténgase y cambie la pieza; no taladre ni raye la brida.
  • El sensor de oxígeno golpea la carrocería o el suelo: La ubicación o el ángulo del soporte del sensor difiere del original, o el vehículo tiene poco espacio debido a un rebaje o un escape de posventa. Compruebe el espacio antes del apriete final. Si no se puede instalar el sensor de forma segura, deténgase y confirme que el convertidor es correcto para su aplicación.
  • La instalación requiere corte o soldadura: Un convertidor de ajuste directo real se instala sin cortar ni soldar cuando se utiliza la pieza correcta en un escape no dañado. Deténgase. Vuelva a verificar su VIN, motor y nivel de emisiones. Si son correctos, es posible que el escape necesite reparación o un diseño de convertidor diferente.

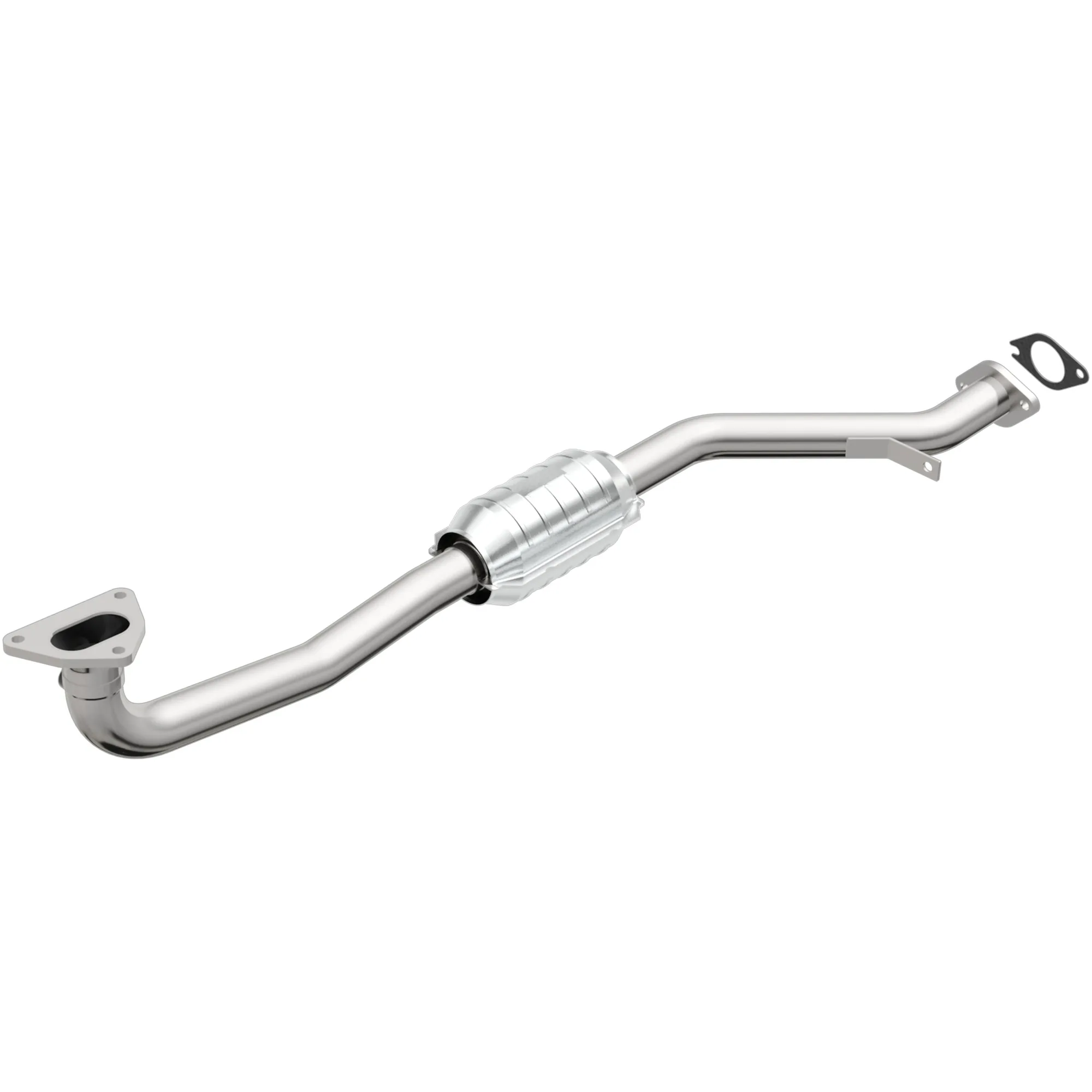

Datos de ajuste de los convertidores de ajuste directo MagnaFlow

Los problemas de instalación del convertidor catalítico de ajuste directo casi siempre se resuelven confirmando el número de pieza, aflojando el sistema de escape y alineando las bridas a mano antes de apretar. Cuando la pieza es correcta y el escape está en buen estado, debería montarse sin necesidad de cortar ni soldar. Si no es así, deténgase y verifique el ajuste en lugar de forzar una pieza que no corresponde.
