Respuesta rápida
Para instalar un conmutador intermedio con módulo, conéctelo entre dos conmutadores de dos vías en un circuito de iluminación de múltiples ubicaciones. El Interruptor Intermedio Moleteado KEPLER en Latón Antiguo funciona con cualquier placa compatible y le permite controlar una luz desde tres o más lugares.
Comprender el papel del conmutador intermedio
Un conmutador intermedio se sitúa entre dos conmutadores de dos vías en un circuito. Permite encender o apagar una luz desde tres o más ubicaciones. El conmutador tiene cuatro terminales: dos para los cables entrantes del primer conmutador y dos para los cables salientes hacia el siguiente conmutador.
El Interruptor Intermedio Moleteado KEPLER está diseñado para este propósito. Se combina con una placa de su elección, para que pueda combinarlo con su decoración. El Latón Antiguo ofrece un aspecto vintage cálido que funciona bien en interiores tradicionales o industriales.
Lo que necesita antes de empezar
Necesitará un conmutador intermedio con módulo, una placa de conmutador compatible, un destornillador, pelacables y cinta aislante. Asegúrese de que la corriente esté cortada en el cuadro eléctrico antes de manipular cualquier cable.
Si su instalación utiliza cable trenzado, es posible que necesite estañar los extremos para una conexión segura dentro del módulo. El módulo tiene terminales claramente marcados, pero verifique el etiquetado con su multímetro si no está seguro.
Pasos de instalación
- Corte la corriente y prepare los cables: Apague el cuadro eléctrico. Retire la tapa del conmutador existente y el conmutador. Identifique los dos cables viajeros que vienen del primer conmutador de dos vías y los dos cables viajeros que van al siguiente conmutador. Pele aproximadamente 1/2 pulgada de aislamiento de cada extremo del cable. Etiquete los cables con cinta para evitar confusiones más adelante.
- Conecte los cables al módulo intermedio: Conecte los dos cables viajeros entrantes a los dos terminales de un lado del módulo (generalmente marcados como 'IN' o con flechas). Conecte los dos cables viajeros salientes a los dos terminales del lado opuesto. Apriete los tornillos firmemente. Error común: invertir los pares puede hacer que el conmutador funcione solo en una posición. Verifique el diagrama de cableado que viene con el módulo.
- Monte el conmutador y pruebe el circuito: Empuje suavemente el módulo dentro de la caja de pared, asegurándose de que los cables no queden atrapados. Coloque la placa del conmutador. Restaure la corriente y pruebe la luz desde cada posición del conmutador. Si la luz no responde correctamente, corte la corriente e intercambie los dos cables de un lado del módulo. Si la luz parpadea, es posible que un cable esté suelto. Apriete los tornillos del terminal y vuelva a verificar todas las conexiones.
Datos del producto
-

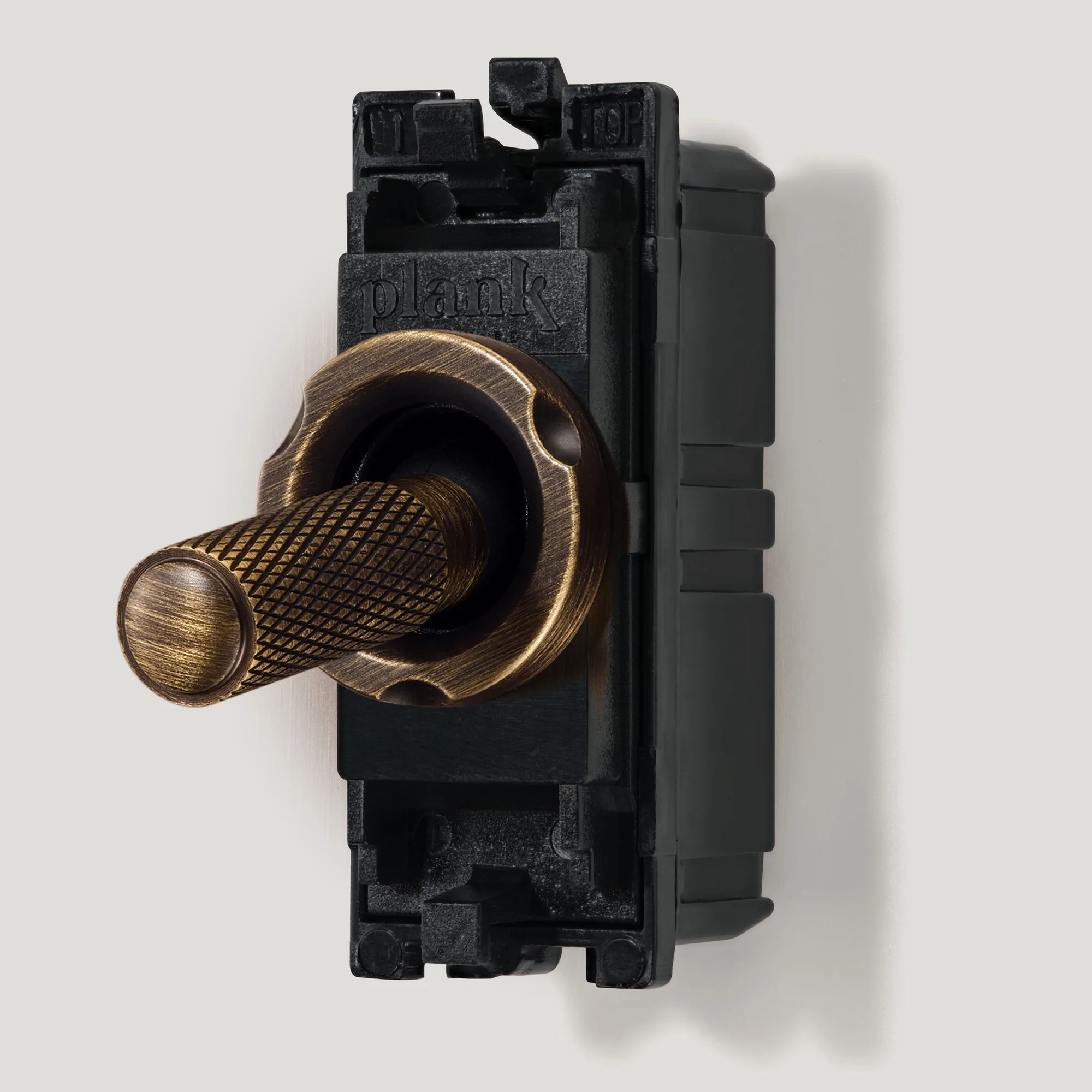

Interruptor Intermedio Moleteado KEPLER - Latón Antiguo: Controle una luz desde tres o más ubicaciones diferentes con nuestro Interruptor Intermedio Moleteado. Combínelo con una placa de su elección. Este conmutador le permite agregar un tercer o cuarto punto de control en un pasillo o habitación grande sin complejidad adicional de cableado.
