Respuesta rápida
Monte el escáner en un brazo corto o pedestal fijado a una superficie plana y reforzada al alcance del brazo, utilizando un sistema de rótula clasificado para el peso del escáner. Pruebe la posición con el vehículo estacionado y el escáner en el soporte antes de taladrar. Tienda los cables con holgura y fíjelos para que se pueda coger y devolver el escáner con una sola mano.
Un escáner que vive suelto en un portavasos o en el salpicadero se cae, se entierra bajo papeles o se golpea contra el suelo. Montarlo en un lugar fijo y alcanzable mantiene el soporte del escáner de código de barras consistente en toda la flota y reduce el tiempo perdido buscando el escáner entre las recogidas.
Esta guía explica el proceso de montaje para una carretilla elevadora o vehículo de almacén, desde la elección del tamaño de la bola hasta la comprobación final del cable. Utiliza componentes de RAM Mounts como ejemplo porque el sistema de rótula permite ajustar el ángulo sin herramientas, pero los pasos se aplican a cualquier soporte comparable.
Elija el tamaño de bola adecuado para el peso del escáner
Los sistemas de bolas RAM Mounts se dimensionan según el diámetro de la bola y la carga nominal. El tamaño B utiliza una bola de 1 pulgadas, mientras que los tamaños C y D emplean bolas más grandes con capacidades superiores. Un escáner manual típico es lo suficientemente ligero para una bola pequeña, pero la longitud del brazo y la vibración de una carretilla elevadora importan tanto como el peso del escáner.
Si está construyendo desde una superficie roscada o ampliando un brazo existente, el Adaptador de Bola RAM con Agujero NPT de 1" - Tamaño D se conecta a un agujero roscado NPT de 1 pulgadas y forma parte del sistema de Tamaño D, que utiliza una bola de 2.25 pulgadas y está clasificado para soportar hasta 6 libras. Esa clasificación le da margen para un escáner más un soporte, aunque una bola de tamaño D es físicamente más grande y necesita más espacio libre.
- Punto de control: si el brazo se extiende más de unos pocos centímetros desde la base, elija un tamaño de bola mayor en lugar de confiar en una bola pequeña al límite.
Elige una ubicación de montaje a la que puedas llegar sin mirar
La mejor posición para el soporte del escáner de almacén está al alcance de la mano desde la posición de operación sentada o de pie, pero fuera del paso de manos, rodillas y cargas en movimiento. En una carretilla elevadora, eso suele significar el salpicadero, un panel lateral o un poste cerca del operador, no el mástil ni un lugar que bloquee la vista de la carga.
Siéntate en el vehículo y alcanza el lugar donde agarrarías el escáner de forma natural. Marca ese punto y comprueba que el soporte y el escáner no interfieran con el volante, las palancas ni el cinturón de seguridad. Si no puedes devolver el escáner al soporte sin mirar, la posición fallará durante un turno ajetreado.
- Error común: montar demasiado hacia adelante, obligando al operador a inclinarse fuera del asiento para alcanzar el arma.
Prepare la superficie y fije la base
Limpia la superficie de montaje y confirma que haya suficiente material plano detrás para los fijadores. Los paneles de plástico fino pueden necesitar una placa de refuerzo o una ubicación diferente. Perfora solo después de haber revisado ambos lados del panel en busca de cableado, líneas hidráulicas y piezas móviles.
Fije primero la base o el pedestal, y luego monte el brazo y el soporte sobre él. Una opción independiente como el soporte de pedestal RAM 7" con VESA de 100 mm y gestión de cables le ofrece una base giratoria de 180 grados y una inclinación del dispositivo de 180 grados, lo que le permite ajustar el ángulo después de fijar la base. Su canal de gestión de cables también evita que el cable del escáner quede suelto.
- Punto de control: apriete los elementos de fijación según las especificaciones del soporte y vuelva a comprobarlos después del primer ciclo de vibración.
Ajuste la cuna o la base al escáner

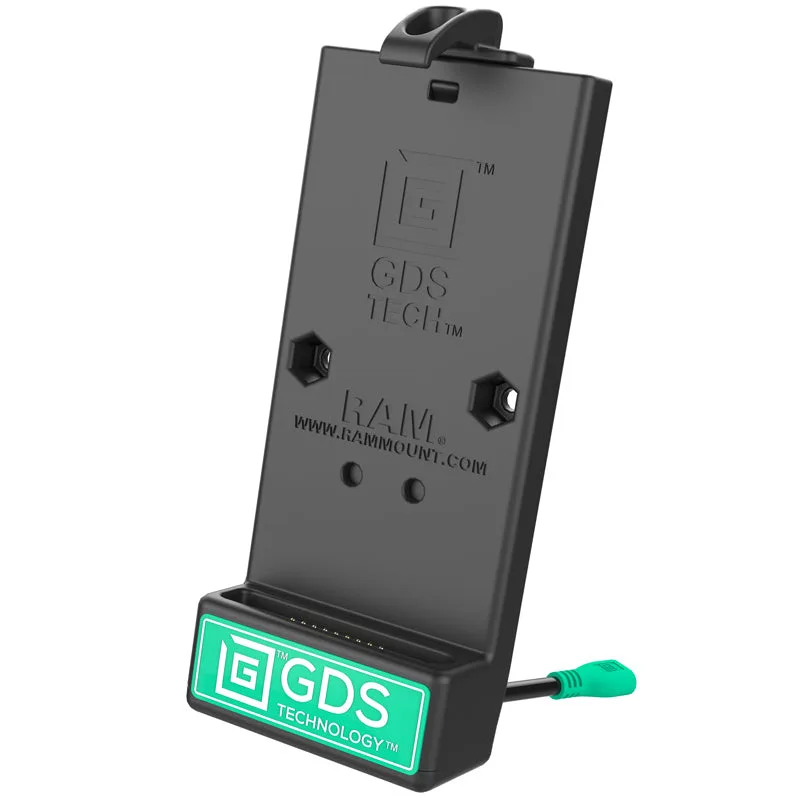

El soporte debe coincidir con la forma y el método de carga del escáner. Un soporte de ajuste personalizado mantiene la pantalla y los botones accesibles, mientras que una base con alimentación añade carga y datos. Para dispositivos con funda IntelliSkin, el soporte para vehículos GDS con USB Tipo-C 3.1 para productos IntelliSkin es un soporte de liberación rápida con resorte que se adapta a cualquier teléfono o tableta envuelto en IntelliSkin y que tenga un puerto USB Tipo-C para la alimentación.
Si su escáner es una tableta Samsung que ejecuta una aplicación de escaneo en lugar de un lector dedicado, una base con alimentación como la GDS Tough-Dock + Dual USB-A para Samsung Tab A11+ & Tab A9+ admite carga y datos a través de USB Type-C y está diseñada para la Tab A11+ y Tab A9+ con una funda IntelliSkin Next Gen. Asegúrese de que la base coincida con el modelo exacto del dispositivo antes de comprar.
- Error común: asumir que un soporte universal sirve para cualquier escáner; comprueba el ancho del dispositivo y los contactos de carga.
Enruta y asegura el cable
Deje un bucle de servicio en la cuna para que el conector no quede tenso al ajustar el brazo. Pase el cable a lo largo del brazo de montaje y fíjelo con clips o bridas a intervalos para que no pueda engancharse en el operador ni en ninguna pieza móvil.
Mantén el cable alejado de bordes afilados, superficies calientes y puntos de presión. Si el soporte tiene un canal de enrutamiento, úsalo. Un cable que cuelgue por debajo del salpicadero acabará siendo golpeado por una rodilla o una caja, y así es como se rompen los soportes y los conectores.
- Punto de control: mueva el brazo a lo largo de todo su recorrido y confirme que el cable nunca se enganche ni tire del conector.
Pasos de montaje de un vistazo
- Pese el escáner y elija un tamaño de bola: Añada el peso del escáner y la base, y luego elija un sistema de bola con una clasificación superior a ese total. Aumente una talla si el brazo es largo o el vehículo vibra mucho. Punto de control: nunca haga funcionar una bola exactamente en su límite nominal.
- Siéntese en el vehículo y marque la zona de alcance: Elige un lugar al que puedas llegar y volver sin mirar, libre de controles, de la ruta de carga y de las rodillas del operador. Si tienes que inclinarte, mueve el soporte.
- Taladre y fije la base: Compruebe detrás del panel si hay cables y tuberías, luego fije la base o el pedestal con el herraje correcto y una placa de refuerzo si el panel es fino. Vuelva a apretar después del primer uso.
- Fije el brazo y el soporte: Monte el brazo sobre la base y, a continuación, coloque la cuna o base de carga que coincida con su modelo de escáner y método de carga. Confirme que el dispositivo se bloquea y suelta con una sola mano.
- Enruta el cable dejando cierta holgura: Deje un bucle de servicio en la base, asegure el cable a lo largo del brazo y manténgalo alejado de bordes afilados y puntos de pellizco. Mueva el brazo a lo largo de su rango para comprobar si hay obstrucciones.
Componentes que se ajustan a este trabajo
- Adaptador de bola RAM® con orificio NPT de 1" - Tamaño D: Parte del sistema de bola de tamaño D con una bola de 2.25 pulgadas, clasificada para soportar hasta 6 lbs y diseñada para conectarse a un orificio roscado NPT de 1 pulgadas. Útil cuando construyes un brazo desde una base roscada y necesitas una clasificación de carga conocida para un escáner más soporte.
- Soporte de pedestal RAM® 7" con VESA de 100mm y gestión de cables: Un pedestal independiente de 7 pulgadas con base giratoria de 180 grados, inclinación del dispositivo de 180 grados y gestión de cables, diseñado para montar una base de carga activa o un soporte pasivo. Te proporciona una plataforma estable y ajustable cuando no hay una superficie plana adecuada para una base directa.
- Soporte para teléfono en vehículo GDS® con USB Tipo-C 3.1 para productos IntelliSkin®: Un soporte de liberación rápida con muelle, compatible con cualquier teléfono o tableta envuelto en un IntelliSkin, con un puerto USB Tipo C para alimentación. Una opción de liberación rápida para dispositivos escáner que utilizan una funda IntelliSkin en lugar de un soporte de pistola dedicado.
Un soporte para pistola escáner solo funciona si el operador puede coger y devolver la pistola sin pensar. Ajuste el tamaño de la bola según el peso real, pruebe el alcance antes de taladrar y asegure el cable para que la vibración no cause daños. Luego revise los sujetadores después del primer turno y ajuste el ángulo según sea necesario.
