Respuesta rápida
Céntrate en el valor de resistencia, las vueltas de ajuste, la potencia nominal y la tolerancia para adaptarte a las necesidades de tu circuito. Para un ajuste fino, un trimmer de 10k ohmios y 25 vueltas como el de nuestra tienda es una opción fiable.
Por qué los potenciómetros de ajuste difieren de los potenciómetros estándar
Los potenciómetros de ajuste (a menudo llamados trimmers o trim pots) están diseñados para ajustes precisos y finos en lugar de un control frecuente de rango completo. Por lo general, ofrecen un mayor número de vueltas, como 25 vueltas, para distribuir el cambio de resistencia a lo largo de un recorrido mecánico más largo, lo que le brinda una resolución más fina. Esto los hace ideales para calibración, ajuste de compensación o configuración de un valor específico en un circuito, como en equipos de audio o interfaces de sensores.
Un potenciómetro estándar podría ajustarse en 270° de rotación, lo que puede dificultar los cambios pequeños. Un trimmer de 25 vueltas le permite marcar un valor con mucha mayor precisión, pero lleva más tiempo ir de un extremo del rango al otro. Elija un trimmer cuando necesite ese control adicional; elija un potenciómetro estándar cuando la velocidad de ajuste sea más importante.
Especificaciones clave a evaluar
La especificación más crítica es la resistencia—comúnmente 10k ohmios, pero también disponible en otros valores. El diseño de su circuito determinará el rango de resistencia necesario. A continuación, considere la tolerancia: una tolerancia de ±10% significa que la resistencia real puede variar hasta un 10% del valor indicado. Para circuitos de precisión, puede ser necesaria una tolerancia más estricta (p. ej., ±5%), pero para muchos proyectos de aficionados, ±10% es aceptable.
La potencia nominal también importa. Una potencia de 1/2 vatios es típica para pequeños trimmer y suficiente para ajustes a nivel de señal. Si usa el trimmer en un circuito con corriente más alta, asegúrese de no superar la potencia nominal. Finalmente, verifique el voltaje máximo—900V para el trimmer de 10k ohmios mencionado aquí—aunque la mayoría de los circuitos de aficionados estarán muy por debajo.
Compromisos: vueltas vs. velocidad
Más vueltas (p. ej., 25 vueltas) permiten un ajuste más fino, pero hacen más lento recorrer todo el rango. Para aplicaciones en las que necesitas ajustar y olvidarte, como calibrar un offset de sensor, 25 vueltas es ideal. Si necesitas hacer ajustes grandes con frecuencia, un potenciómetro de 10 vueltas o incluso de una sola vuelta puede ser más práctico.
El elemento resistivo de cermet utilizado en algunos trimmer ofrece un rendimiento estable en temperatura y tiempo, lo que es una ventaja para la fiabilidad a largo plazo. Sin embargo, los elementos de cermet pueden ser más caros que los de película de carbono. Para la mayoría de los proyectos de hobby, el beneficio de estabilidad supera la diferencia de coste.
Reglas de decisión para seleccionar un potenciómetro de ajuste
- Ajusta la resistencia a las necesidades del circuito: Determine el rango de resistencia necesario a partir del diseño de su circuito. Para la mayoría de los ajustes generales, un trimmer de 10k ohm es un punto de partida seguro.
- Elija el número de vueltas según la precisión frente a la velocidad: Use trimmers de 25 vueltas para ajustes precisos y poco frecuentes. Use menos vueltas (por ejemplo, 10 o de una vuelta) cuando necesite ajustar todo el rango rápidamente. Si a menudo restablece el trimmer a un valor diferente, considere un trimmer de múltiples vueltas con un contador de vueltas.
- Verifique las clasificaciones de potencia y voltaje: Asegúrese de que la clasificación de potencia del trimmer (p. ej., 1/2 vatios) y el voltaje máximo (p. ej., 900 V) superen el máximo esperado en su circuito. Para circuitos de señal de baja potencia, las clasificaciones estándar suelen ser suficientes.
- Considere la tolerancia para la precisión: Una tolerancia de ±10% es común y aceptable para muchos proyectos de aficionados. Para circuitos de precisión, busque trimmer con tolerancia más ajustada o planee medir y compensar. Cuando la tolerancia importa, compre algunas unidades adicionales y seleccione la más cercana a su valor objetivo.
Datos del producto
-

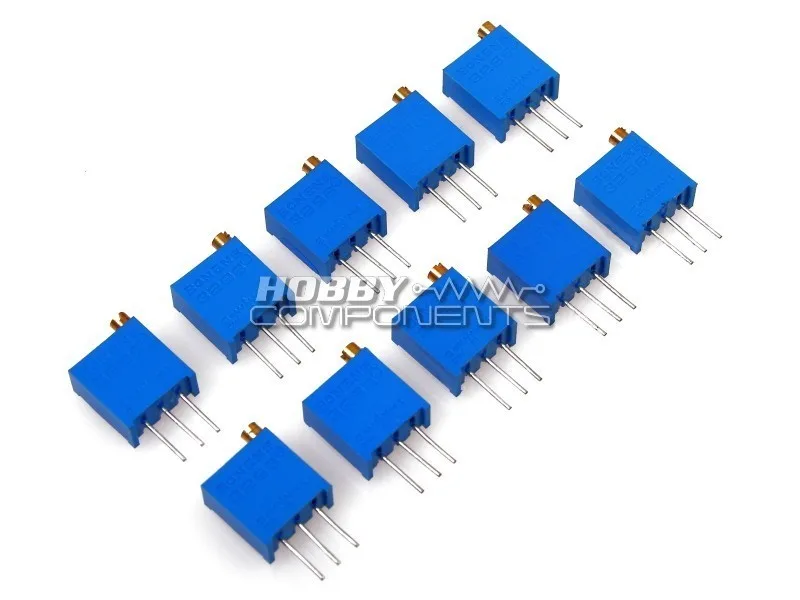

Potenciómetro de ajuste de 10K ohmios, 25 vueltas (paquete de 10): Resistencia de 10 k ohmios (10,000 ohmios), tolerancia ±10%, potencia nominal de 1/2 vatios, voltaje máximo de 900 V, elemento resistivo de cermet, ajuste de 25 vueltas. El ajuste de 25 vueltas permite ajustar la resistencia con alta precisión, mientras que el elemento de cermet garantiza un rendimiento estable para tareas de calibración.
Potenciómetro de ajuste de 10K ohmios, 25 vueltas (paquete de 10)
¿Quién debería usar este trimmer?
Ideal para
- Aficionados que calibran offsets de sensores o niveles de audio
- Proyectos que requieren un ajuste de resistencia preciso y estable
- Ajuste fino en circuitos de baja potencia (menos de 1/2 vatio)
No apto para
- Aplicaciones que requieren barridos completos frecuentes (use una olla estándar en su lugar)
- Circuitos de alta potencia que superen 1/2 vatios o 900V
