Respuesta rápida
Soldar conectores banana universales a un cable de altavoz es sencillo: pela el cable, estaña el hilo, aplica soldadura al cuerpo del conector y ensámblalo antes de que se enfríe. La clave está en usar la soldadura adecuada y evitar uniones frías.
¿Por qué soldar en lugar de crimpar o atornillar?
La soldadura crea una conexión permanente y de baja resistencia que no se afloja con el tiempo. Para conectores banana universales, una unión soldada garantiza una transferencia de señal constante y resistencia mecánica. Los terminales crimpados o atornillados pueden funcionar, pero son más propensos a la oxidación y al aflojamiento en entornos con altas vibraciones.
Elegir la soldadura y herramientas adecuadas
Usa una soldadura con núcleo de resina diseñada para electrónica (60/40 estaño-plomo o equivalente sin plomo). Evita la soldadura con núcleo ácido o de fontanería. Un soldador de al menos 40 W con punta de cincel ofrece mejor control del calor. Una tercera mano o soporte ayuda a mantener el conector firme mientras trabajas.
Proceso de soldadura paso a paso
- Pela el cable de altavoz: Pela aproximadamente 1/2 pulgada (12-13 mm) de aislamiento del cable de altavoz. Si el cable tiene una masa o blindaje separado, recórtalo o aíslalo para evitar cortocircuitos. Retuerce firmemente los hilos del conductor. Error común: pelar demasiado aislamiento puede provocar que el cable expuesto haga cortocircuito con el cuerpo del conector. Recorta a la profundidad exacta del cuerpo del conector banana.
- Estaña el hilo: Aplica una pequeña cantidad de soldadura a los hilos del conductor retorcidos. Calienta el hilo con el soldador, luego toca la soldadura con el hilo (no con el soldador) para que fluya entre los hilos. El hilo debe quedar uniformemente recubierto, no grumoso. Punto de control: si la soldadura forma gotas y se desprende, el hilo puede estar sucio o el soldador demasiado frío. Limpia la punta y vuelve a estañar.
- Preestaña el cuerpo del conector banana: Inserta la punta del soldador en el cuerpo del conector banana universal. Introduce una pequeña cantidad de soldadura en el cuerpo hasta que se derrita y cubra la superficie interior de manera uniforme. No llenes en exceso: necesitas espacio para el hilo. Error común: aplicar demasiada soldadura aquí impedirá que el hilo entre. Usa solo la suficiente para recubrir la pared interior.
- Inserta el hilo y suelda la unión: Mientras el cuerpo aún está caliente del preestañado, inserta el hilo estañado en el cuerpo. Mantén el hilo firme y aplica el soldador en la parte exterior del cuerpo durante unos segundos para refundir la soldadura. Retira el soldador y deja que la unión se enfríe sin mover el hilo. Punto de control: si el hilo se mueve mientras se enfría, obtendrás una unión fría que podría fallar más adelante. Mantenlo quieto durante 10-15 segundos.
- Inspecciona y ensambla: Comprueba que la soldadura haya fluido alrededor del hilo y forme un filete suave y brillante en la abertura del cuerpo. Una superficie opaca o granulada indica una unión fría: recalienta y añade un poco más de soldadura. Una vez satisfecho, atornilla o desliza la carcasa exterior del conector banana sobre la unión. Error común: saltarse el paso de inspección. Una unión fría puede funcionar inicialmente, pero se agrietará con el tiempo. Siempre recalienta si la soldadura se ve opaca.
Producto utilizado en esta guía
-

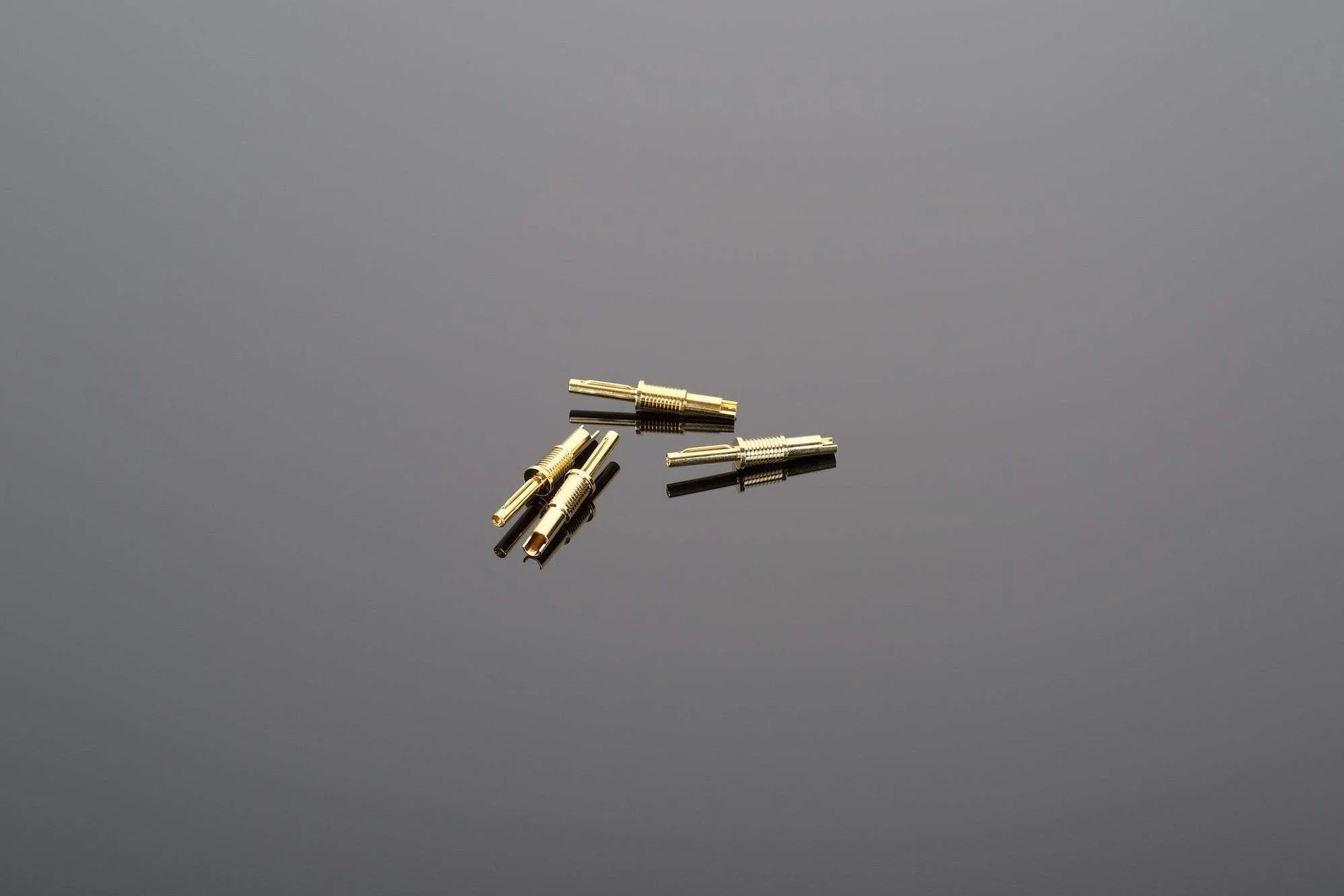

Conectores banana universales para soldar: Conectores banana de alta calidad bañados en oro con diseño de aguja que proporciona una conexión extremadamente fiable y robusta. Diseñados para adaptarse a cables de altavoz DIY Transparent. Se venden como un juego de 4. El diseño de aguja se agarra firmemente al poste de conexión, y el baño de oro resiste la corrosión, por lo que tu conexión soldada se mantiene limpia y fiable durante años.
Conectores banana universales para soldar
