Cómo usar un convertidor de nivel lógico con Arduino

Respuesta rápida

Usa un conversor de nivel lógico bidireccional como el TXS0108E para conectar de forma segura pines de Arduino de 5V a sensores I2C de 3.3V. Conecta el lado de alta tensión a 5V y el de baja tensión a 3.3V, luego conecta tus líneas SDA y SCL a través de los canales del conversor.

Por qué necesitas un desplazador de nivel para I2C

El Arduino Uno y muchas placas clásicas funcionan con lógica de 5V, mientras que sensores populares como el MPU6050, BMP280 y pantallas OLED operan a 3.3V. Conectarlos directamente puede dañar el sensor o causar comunicaciones erráticas. Un conversor de nivel bidireccional realiza la traducción de voltaje automáticamente sin necesidad de pines de control adicionales.

El TXS0108E proporciona ocho canales, por lo que puedes desplazar múltiples señales a la vez. Para proyectos simples con I2C, solo necesitas dos canales (SDA y SCL), pero los canales adicionales quedan disponibles para otros periféricos de 3.3V.

Elegir entre módulos de 2 canales y 8 canales

El Módulo Conversor de Nivel Lógico IIC I2C de 2 Canales (ID de producto 2426955) es compacto y suficiente para la mayoría de proyectos con sensores I2C. Cuesta un poco más pero incluye resistencias pull-up optimizadas para I2C. El Conversor de Nivel Lógico Bidireccional TXS0108E de 8 Canales (ID de producto 2426944) ofrece más canales a un costo menor por canal, siendo mejor para proyectos con múltiples dispositivos de 3.3V o tipos de señal mixtos.

Si solo necesitas desplazar una o dos líneas I2C, el módulo de 2 canales mantiene el cableado simple. Si planeas expandirte más adelante, la versión de 8 canales te da espacio para añadir dispositivos SPI o UART sin comprar otro conversor.

Guía paso a paso: Cableado y uso de un conversor de nivel lógico

Identifica los lados de alta y baja tensión: En un módulo conversor de nivel típico, un lado está etiquetado como HV (alta tensión, 5V) y el otro LV (baja tensión, 3.3V). Conecta el pin HV al 5V del Arduino y el pin LV a la alimentación de 3.3V del sensor. Error común: invertir estos voltajes puede dañar el módulo o el sensor. Verifica dos veces las etiquetas serigrafiadas antes de alimentar el circuito.
Conecta la referencia de tierra: Conecta un cable de tierra desde GND del Arduino al pin GND del conversor de nivel, y otro desde GND del conversor a GND del sensor. Ambos lados deben compartir una tierra común para que el desplazador de nivel funcione. Error común: olvidar la conexión a tierra provoca datos erráticos o falta de comunicación. Usa un riel de protoboard para distribuir la tierra a todos los dispositivos.
Cablea las líneas de datos I2C: Conecta SDA del Arduino (A4 en Uno) a un pin de canal HV (ej. HV1), luego conecta el pin de canal LV correspondiente (LV1) a SDA del sensor. Repite para SCL (A5 en Uno) usando un segundo canal (HV2 a LV2). Error común: cruzar canales (ej. SDA en HV1 y SCL en LV2) no funcionará. Mantén el mismo número de canal para cada línea de señal en ambos lados.
Añade resistencias pull-up (si es necesario): Muchos módulos conversores de nivel incluyen resistencias pull-up en ambos lados. Si a tu módulo le faltan o tu bus I2C mide más de 10 cm, añade resistencias de 4.7kΩ desde SDA y SCL a 3.3V solo en el lado LV. Error común: añadir pull-ups a 5V en el lado HV puede sobreexcitar el sensor. Consulta la hoja de datos de tu módulo; el módulo de 2 canales las incluye, el TXS0108E puede que no.
Sube y prueba con el escáner I2C: Sube el sketch estándar de escáner I2C (Archivo > Ejemplos > Wire > i2c_scanner) a tu Arduino. Abre el Monitor Serie a 9600 baudios. Si el cableado es correcto, verás la dirección I2C del sensor. Error común: no ver dispositivos significa revisar tierra, alimentación y mapeo de canales. Un escaneo exitoso confirma que el conversor de nivel funciona antes de escribir tu sketch principal.

Datos del producto

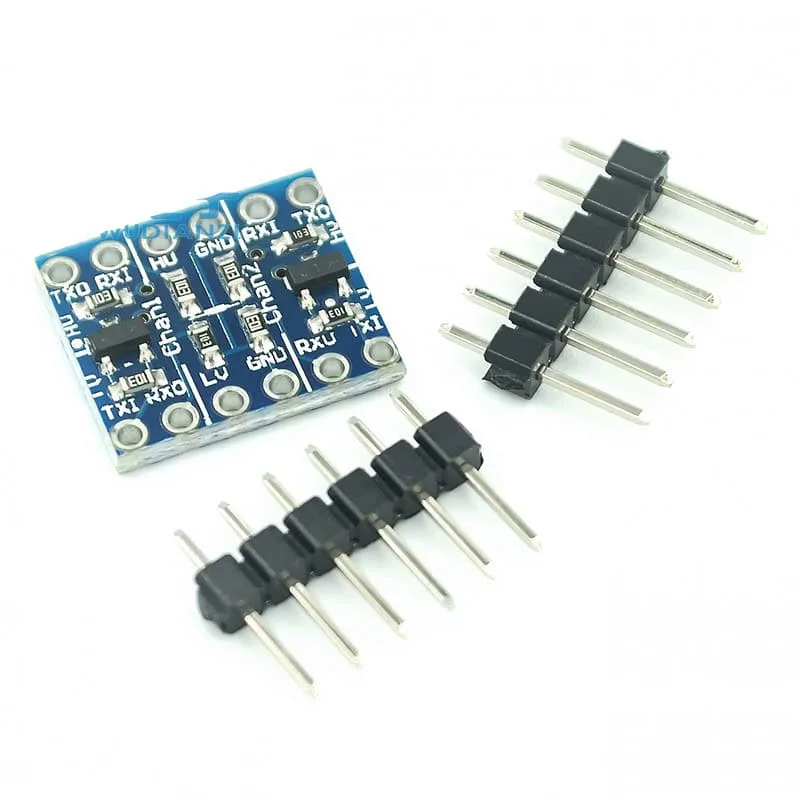

5 uds Módulo Conversor de Nivel Lógico IIC I2C de 2 Canales 5V a 3.3V Arduino: El Conversor de Nivel IIC I2C de 2 Canales puentea sistemas de 5V y 3.3V, permitiendo una comunicación eficiente y estable entre dispositivos de diferente voltaje, perfecto para una variedad de aplicaciones serie. Este módulo incluye resistencias pull-up integradas que cumplen con los requisitos de temporización de I2C, por lo que puedes cablearlo directamente sin componentes externos.

5 uds Módulo Conversor de Nivel Lógico IIC I2C de 2 Canales 5V a 3.3V Arduino

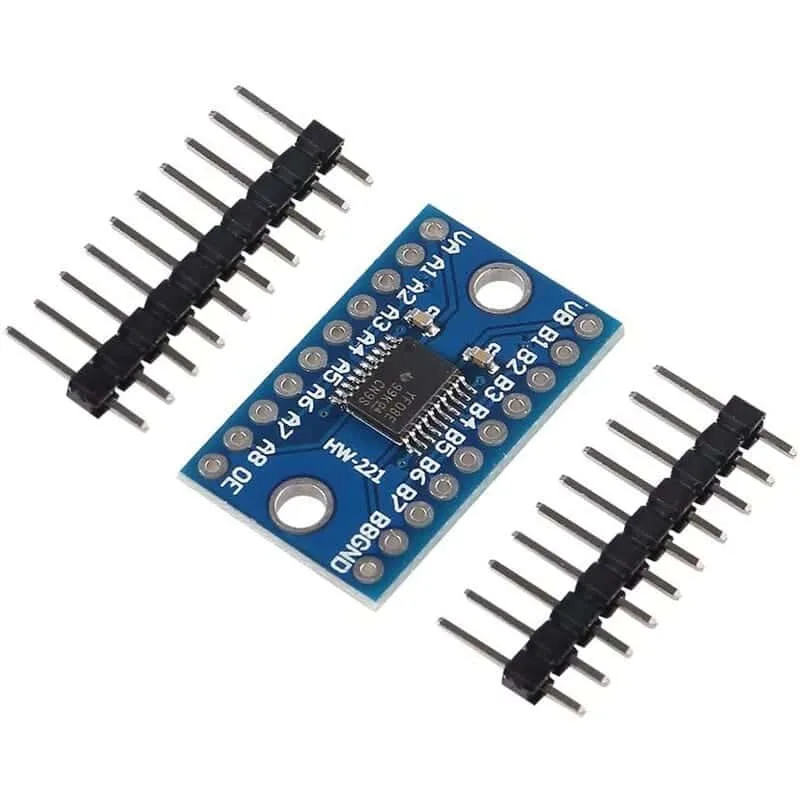

TXS0108E Conversor de Nivel Lógico Bidireccional de 8 Canales: TXS0108E Conversor de Nivel Lógico Bidireccional de 8 Canales Ocho canales te permiten desplazar señales I2C, SPI, UART y GPIO simultáneamente, lo que lo convierte en una opción flexible para proyectos con múltiples sensores.

TXS0108E Conversor de Nivel Lógico Bidireccional de 8 Canales
