Cómo cablear accesorios marinos XP6 y WP6

Respuesta rápida

Cablee su látigo XP6 o WP6 pasando un cable positivo con fusible desde la batería a un panel de interruptores de 6 gangas, conectando la toma de tierra del látigo al bus de tierra común del barco y verificando cada conexión antes de sellar.

Por qué es importante un panel de interruptores

Tanto el XP6 como el WP6 consumen suficiente corriente como para que, al enchufarlos a un mechero, se funda un fusible o se sobrecaliente el cableado. Un panel de interruptores dedicado de 6 gangas proporciona a cada látigo su propio circuito, permite encender y apagar las luces de forma independiente y simplifica la resolución de problemas posterior.

La impermeabilización no es opcional

El XP6 y el WP6 tienen una clasificación IP67, lo que significa que soportan la inmersión. Pero las conexiones de cableado detrás de la base del látigo o dentro del panel de interruptores no tienen la misma clasificación. Utilice conectores a tope termorretráctiles o terminales de engarce de grado marino, y cubra cada unión con cinta de silicona autofundente. Un solo hilo de cobre expuesto puede iniciar la corrosión en semanas en un entorno marino.

Pasos de cableado para látigos marinos XP6 y WP6

1. Desconecte la batería: Retire primero el terminal negativo de la batería y luego el positivo. Esto evita cortocircuitos accidentales mientras trabaja en el circuito de alimentación. Nunca omita este paso: un cortocircuito durante el cableado puede fundir el aislamiento o quemar un fusible al instante.
2. Pase un cable positivo con fusible al panel de interruptores: Utilice cable de cobre estañado marino de calibre 14 AWG desde el terminal positivo de la batería hasta un panel de interruptores de 6 gangas. Instale un portafusibles en línea con un fusible ATO de 15 amperios en el extremo de la batería. Deje el fusible fuera hasta que todas las conexiones estén hechas. Un fusible en la batería protege todo el recorrido del cable; un fusible solo en el panel deja los primeros centímetros desprotegidos.
3. Conecte el cable de tierra del látigo: Pele ½ pulgada de aislamiento del cable de tierra negro del látigo. Engarce un terminal anular y fíjelo a una barra de bus de tierra común con un tornillo de acero inoxidable y una arandela de seguridad. No utilice el borne negativo de la batería directamente: la barra de bus proporciona una instalación más limpia y facilita futuras ampliaciones. Una conexión a tierra floja provoca parpadeos o falta de funcionamiento; apriete el tornillo a 15 pulgadas-libra.
4. Conecte el positivo del látigo al panel de interruptores: Pase un cable separado de calibre 14 AWG desde un interruptor del panel hasta el cable rojo positivo del látigo. Utilice un conector a tope de engarce y tubo termorretráctil. Etiquete ambos extremos del cable con el nombre del látigo (por ejemplo, "Port WP6"). Si instala varios látigos, etiquete cada cable: adivinar qué interruptor controla qué látigo más adelante es frustrante.
5. Pruebe antes de sellar: Vuelva a conectar la batería, instale el fusible y encienda el interruptor. Para el XP6, abra la aplicación Illumination Control APP y confirme los cambios de color. Para el WP6, empareje el mando a distancia RF y recorra los modos. Si el látigo no responde, verifique primero la conexión a tierra y el fusible. Probar antes de atar con bridas o siliconar los cables ahorra horas de retrabajo si una conexión es incorrecta.
6. Impermeabilice todas las conexiones expuestas: Envuelva cada engarce o terminal con cinta de silicona autofundente, estirándola al 75 % de su ancho original mientras avanza. Superponga cada capa a la mitad. Para mayor protección, cubra la cinta con una capa de tubo termorretráctil adhesivo. La cinta autofundente se adhiere a sí misma y se mantiene flexible; la cinta aislante se despegará en condiciones de agua salada.

Productos utilizados en esta guía

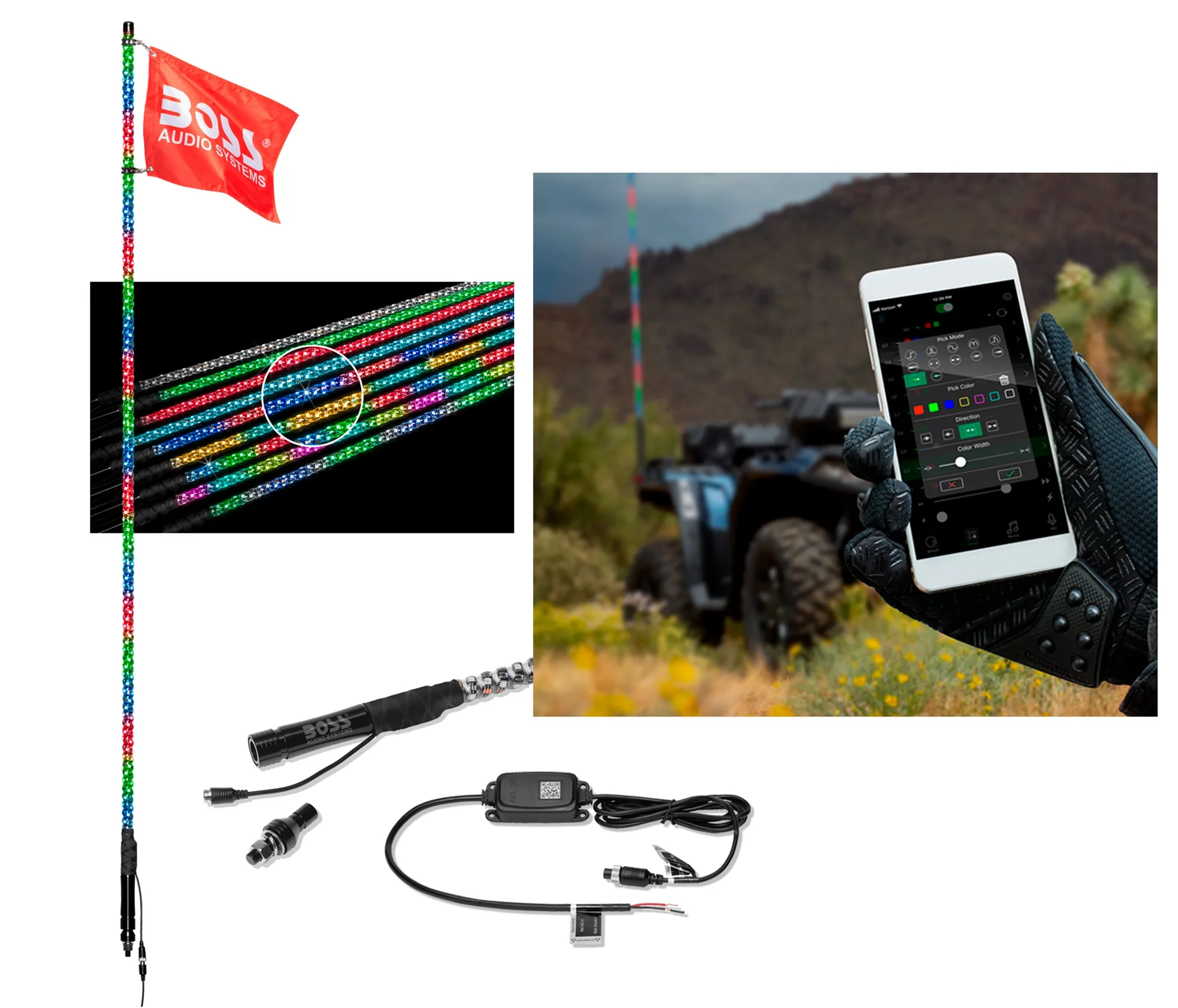

• XP6: Illumination Control APP • Conectividad Bluetooth® App • Conectividad de látigo individual o en grupo • Espectro de color completo • Modos de persecución y baile musical • Control por modo de agitación del teléfono El XP6 le permite ajustar colores y efectos desde su teléfono, por lo que no necesita un mando a distancia separado ni un controlador físico cerca del timón.



  XP6

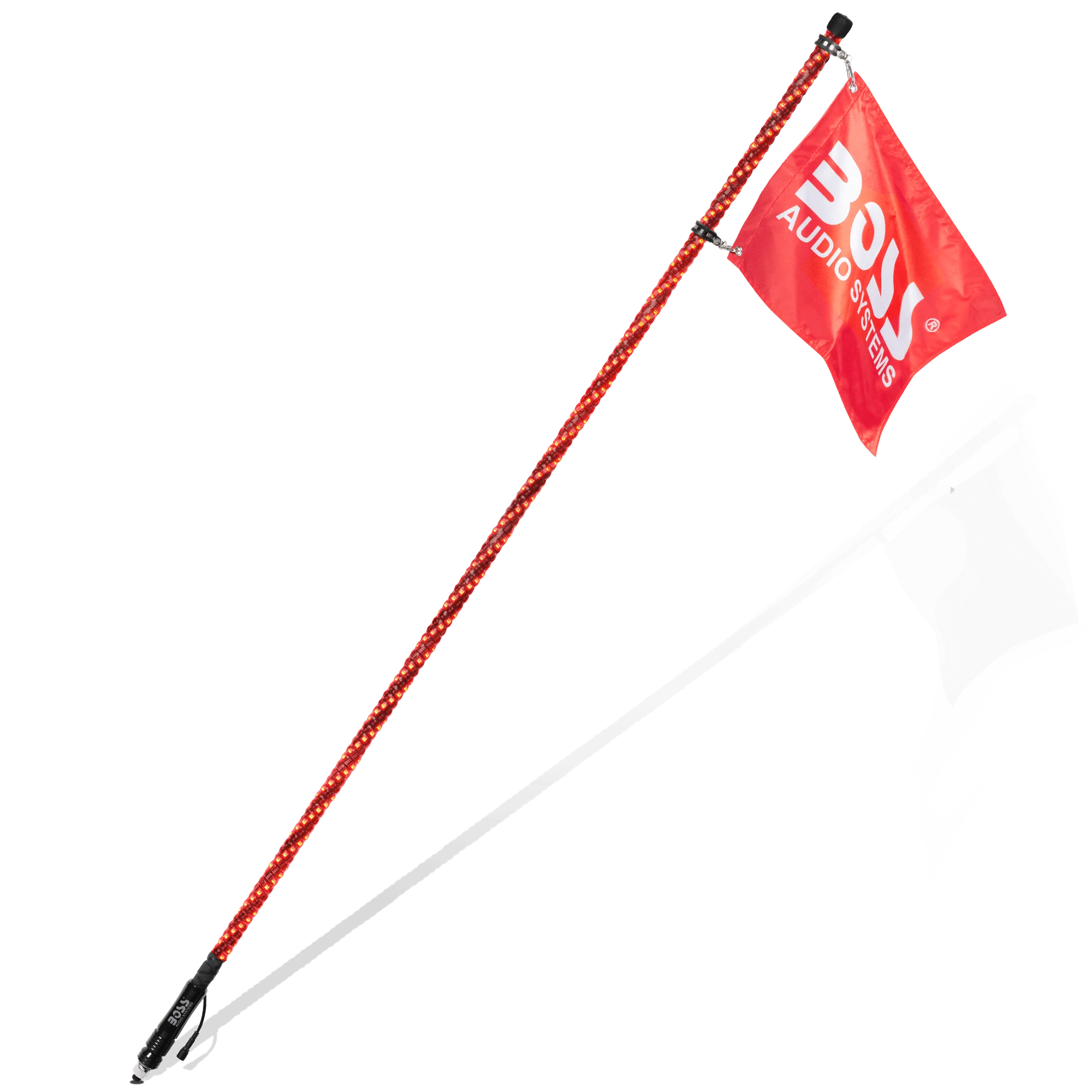

• WP6: Mando a distancia RF – 22 modos dinámicos, 20 combinaciones de colores, 32 niveles de velocidad, 15 niveles de brillo El WP6 utiliza un mando a distancia RF en lugar de una aplicación de teléfono, lo que significa que pierde los pasos de emparejamiento Bluetooth pero gana un mando a distancia dedicado que funciona incluso cuando su teléfono está guardado.



  WP6
