Respuesta rápida

Elija M12 cuando la vibración, el lavado a presión o la inmersión temporal sean un riesgo real para la maquinaria; elija RJ45 para armarios limpios y racks de oficina donde el coste y la flexibilidad de parcheo importan más. Si el espacio es limitado pero necesita Cat6A en una zona hostil, IX Industrial es el camino intermedio. Adapte el conector al entorno primero, luego confirme que el blindaje y la cubierta del cable sean adecuados para el recorrido.

Cómo se diferencian las tres familias de conectores en la práctica

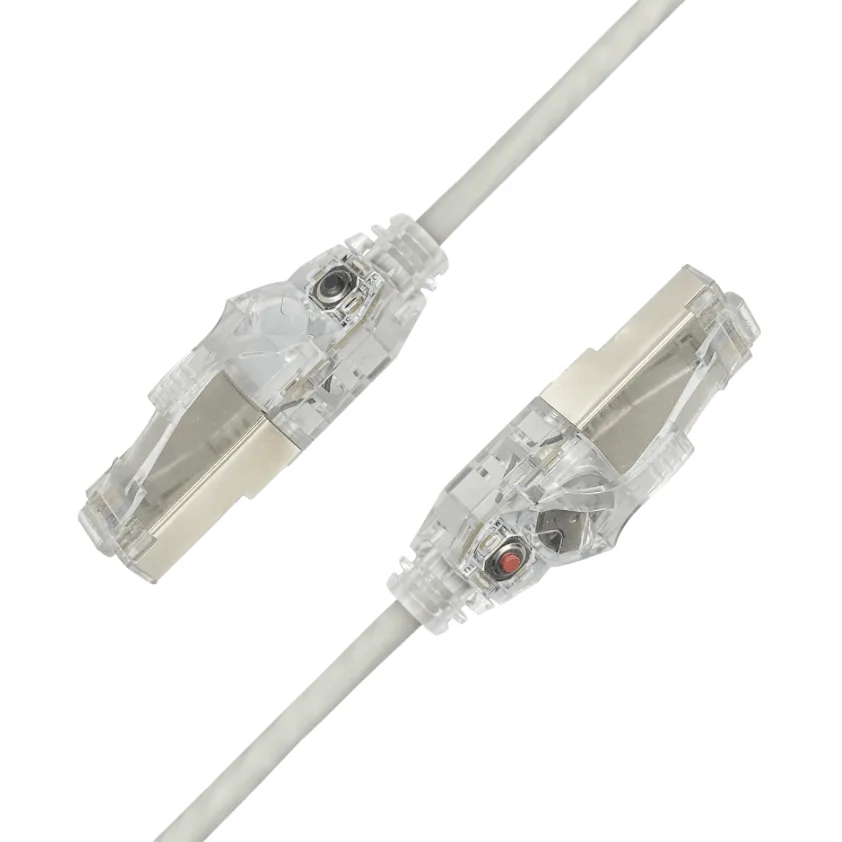

RJ45 es el conocido conector de enganche 8P8C utilizado en oficinas y centros de datos. Es compacto, barato y fácil de reconfigurar, pero el enganche de plástico puede engancharse o romperse, y la interfaz abierta no está sellada contra polvo o humedad. M12 es un conector roscado circular utilizado originalmente en automatización de fábricas. Su versión D-codificada de 4 pines transporta Ethernet, y el acoplamiento de tornillo resiste vibraciones y desconexiones accidentales. M12 X-codificado soporta frecuencias más altas para Cat6A, pero no todos los dispositivos aceptan X-codificación, así que verifique el puerto antes de comprar. IX Industrial es un conector rectangular compacto más nuevo, estandarizado bajo IEC 61076-3-124. Es más pequeño que M12 y mucho más robusto que RJ45, con un bloqueo positivo que resiste vibraciones. No es un reemplazo directo para ninguno de los dos: necesita puertos IX A o IX B compatibles o un cable adaptador adecuado.

Las opciones de blindaje y cubierta cambian la respuesta

El tipo de conector por sí solo no determina la integridad de la señal. En una fábrica, los variadores de frecuencia, servomotores y equipos de soldadura generan interferencia electromagnética. Un cable blindado con lámina continua o trenzado y una carcasa de conector conectada a tierra suele ser necesario cerca de los variadores. El cable sin blindaje puede funcionar en un armario limpio o en un tramo corto de parcheo lejos de fuentes de ruido. El material de la cubierta también importa. Las cubiertas de PUR resisten abrasión, aceites y refrigerantes, por lo que aparecen en ensamblajes de cadena portacables y montados en máquinas. Las cubiertas de TPE ofrecen durabilidad industrial similar con diferente flexibilidad y comportamiento de temperatura. El PVC es común en cables de parcheo de oficina, pero no es la mejor opción para un piso de producción. Si una lista de producto no indica el material de la cubierta o el tipo de blindaje, trátelo como una especificación faltante y pregunte antes de instalarlo en un área exigente.

Adaptadores y ensamblajes híbridos: cuándo usarlos

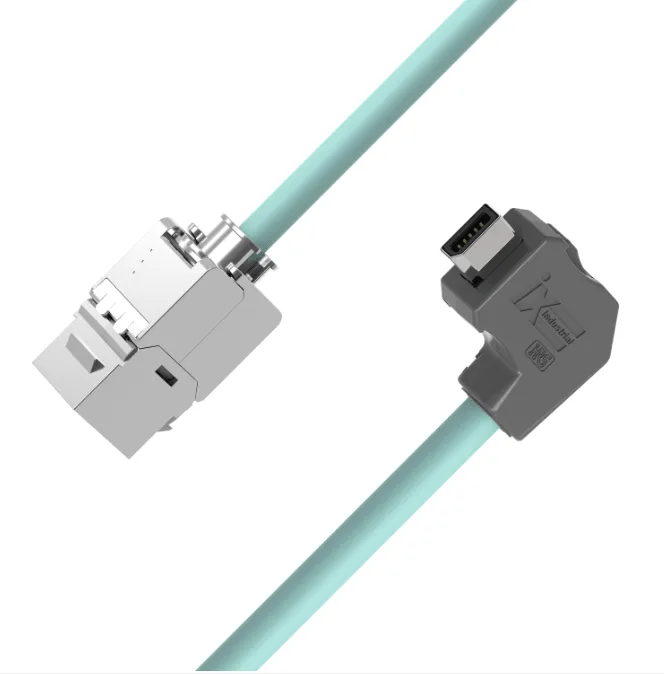

Un adaptador de M12 a RJ45 le permite conectar un dispositivo M12 sellado a un puerto de switch estándar, pero cada adaptador agrega un punto de conexión que puede oxidarse, aflojarse o causar desajuste de impedancia. Use un adaptador como solución a corto plazo o para bucle de servicio, no como sustituto permanente del ensamblaje correcto. Un mejor enfoque es un solo cable con el conector correcto en cada extremo. Por ejemplo, un ensamblaje de M12 D-codificado macho recto a M12 D-codificado macho en ángulo puede enrutarse alrededor de un marco de máquina sin adaptador separado, reduciendo puntos de falla. Del mismo modo, un ensamblaje de IX A-key a RJ45 keystone jack conecta un dispositivo industrial compacto a un panel de parcheo estándar en una sola pieza. Si debe adaptar, elija un adaptador blindado y mantenga el tramo corto.

Codificación, pines y alimentación: no los mezcle

Los conectores M12 vienen en varias codificaciones. A-codificado es común para sensores y señales de baja velocidad, B-codificado para algunos sistemas de bus de campo, D-codificado para Ethernet de 4 pines, X-codificado para Ethernet Cat6A de 8 pines, y T-codificado para alimentación de CC. Un cable de alimentación T-codificado no puede transportar Ethernet, y un cable Ethernet D-codificado no puede transportar alimentación de motor de manera segura. Verifique tanto la letra de codificación como el número de pines en el puerto del dispositivo antes de ordenar. Si va a ejecutar alimentación y datos a la misma máquina, planifique cables separados o un ensamblaje híbrido combinado clasificado para ambos. Nunca fuerce un conector que no enrosque suavemente; la codificación o el keying incorrectos son una causa común de pines doblados y fallas intermitentes.

Compensaciones de un vistazo

  • RJ45: barato y flexible, pero no sellado: Los cables de parcheo RJ45 son la opción de menor costo y fáciles de reenrutar. El enganche es frágil, la interfaz está abierta al polvo y la humedad, y las versiones sin blindaje no ofrecen protección EMI. Úselos en armarios, oficinas y centros de datos. Evite en maquinaria móvil o áreas de lavado a presión.
  • M12: robusto y sellado, pero más voluminoso: El acoplamiento de tornillo M12 resiste vibraciones y desconexiones accidentales. D-codificado maneja Ethernet; X-codificado soporta Cat6A. El conector es más grande que RJ45 y necesita puertos compatibles. Mejor para sensores, robótica y dispositivos montados en máquinas donde la conexión debe sobrevivir movimiento y limpieza.
  • IX Industrial: Cat6A compacto, pero menos común: IX Industrial es más pequeño que M12 y mucho más robusto que RJ45, con bloqueo positivo y cumplimiento IEC 61076-3-124. La disponibilidad de puertos es más limitada que RJ45 o M12. Elíjalo cuando el espacio sea limitado y necesite Cat6A en una zona hostil, y confirme que ambos extremos coincidan con IX A o IX B.

Hechos del producto que importan para esta comparación

¿Cuál debería elegir?

Mejor para

  • Automatización de fábricas y celdas de robótica con vibración, aceite o lavado a presión
  • Dispositivos montados en máquinas que necesitan una conexión sellada y roscada
  • Paneles industriales con espacio limitado donde se requiere Cat6A

No para

  • Escritorios de oficina limpios y racks de servidores donde el parcheo RJ45 de bajo costo es suficiente
  • Pruebas temporales de banco donde se reconectará constantemente
  • Cualquier recorrido donde la codificación del puerto y el número de pines del dispositivo no hayan sido verificados
