Respuesta rápida

Elija Mini SAS HD (SFF-8643) cuando conecte un backplane, HBA o controlador RAID SAS o SATA de 12 Gb/s, y elija SlimSAS (SFF-8654) cuando su lado de host o de unidad use ese conector más delgado, especialmente para tramos de cable de SSD NVMe U.2. Cuente los carriles en ambos extremos, haga coincidir la codificación del conector y confirme si el destino es SAS/SATA o PCIe antes de comprar.

Empiece por el conector del host, no por la unidad

La forma más rápida de reducir la elección es mirar el puerto en el HBA, controlador RAID o placa base. Mini SAS HD usa la carcasa SFF-8643, mientras que SlimSAS usa la carcasa más estrecha SFF-8654. No son intercambiables, y forzar uno dentro del otro daña los pines. Una vez que identifique el conector del host, solo necesita hacer coincidir el extremo del dispositivo y el número de carriles.

El número de carriles importa tanto como la forma. Un solo conector Mini SAS HD o SlimSAS puede transportar cuatro carriles, por lo que un cable etiquetado como x4 es el bloque de construcción común. Si su controlador expone dos puertos x4 y su backplane espera ocho carriles, necesita dos cables, no uno más ancho.

Haga coincidir el cable con el tipo de unidad y el backplane

Las unidades SAS y SATA se conectan a través de backplanes o cables de derivación que terminan en conectores SFF-8482, que transportan datos y alimentación. Las unidades NVMe en el factor de forma U.2 usan una distribución de pines diferente y necesitan un cable clasificado para señalización PCIe, por lo que un cable de SSD NVMe U.2 no es lo mismo que un cable de derivación SAS incluso cuando el conector del host se ve idéntico.

Para configuraciones de conexión directa sin backplane, un cable de derivación SFF-8482 divide un puerto de host x4 en cuatro conectores de unidad individuales. Esto es común en bancos de prueba y pequeños arreglos de almacenamiento donde desea conectar unidades una a la vez. Verifique si la derivación proporciona cables de alimentación o espera alimentación de la bahía de unidad.

Longitud, enrutamiento y alivio de tensión

Dentro de un rack, la longitud del cable es una decisión de enrutamiento, no una mejora de rendimiento. Los tramos más largos son más difíciles de gestionar y pueden tensar los conectores en chasis ajustados. Mida la ruta desde el controlador hasta el backplane o la bahía de unidad, y agregue un pequeño bucle de servicio en lugar de comprar el cable más largo disponible.

Los conectores en ángulo recto ayudan donde un enchufe recto presionaría contra la pared del chasis, un protector de ventilador o una tarjeta adyacente. Si su construcción tiene puertos empotrados, un enchufe en ángulo recto reduce la fuerza de flexión en el conector y facilita asentar y quitar el cable durante el mantenimiento.

Cuando el cable no es el problema

Si las unidades se caen o un backplane informa errores, confirme que el cable esté clasificado para la generación que está ejecutando antes de reemplazar hardware. Un cable Mini SAS HD de 12 Gb/s usado en un controlador de 6 Gb/s está bien, pero un cable construido solo para 6 Gb/s puede no ser confiable a 12 Gb/s. También verifique que el puerto del host esté habilitado en el firmware y que el tipo de unidad (SAS, SATA o NVMe) sea compatible con ese puerto.

Para necesidades de adaptadores cortos, una simple extensión puede resolver un problema de alcance sin cambiar la topología de almacenamiento. Un adaptador corto de Micro USB-B a Mini USB-B, por ejemplo, convierte una conexión Micro USB en una interfaz Mini USB para dispositivos heredados en un rack de prueba, lo que mantiene conectados los portátiles de servicio más antiguos mientras trabaja en el lado de almacenamiento.

Reglas de decisión para la selección de cables de almacenamiento

  • Identifique primero el conector del host: Mire el puerto en el HBA, controlador RAID o placa base y anote si es SFF-8643 (Mini SAS HD) o SFF-8654 (SlimSAS). Estas carcasas son físicamente diferentes y no se pueden intercambiar. Si el host es SFF-8643, compre un cable Mini SAS HD; si es SFF-8654, compre SlimSAS.
  • Confirme la señalización SAS/SATA o PCIe: Las unidades SAS y SATA usan conexiones de derivación SFF-8482, mientras que las unidades NVMe U.2 requieren un cable clasificado para PCIe. La forma del conector del host no le indica el protocolo por sí sola. Haga coincidir el cable con el protocolo de la unidad, no solo con la forma del enchufe.
  • Cuente los carriles y planifique la derivación: Cada conector Mini SAS HD o SlimSAS transporta cuatro carriles. Decida si necesita un cable recto x4 a x4 o una derivación que divida un puerto de host en cuatro conectores de unidad individuales. Dos cables x4 a menudo son correctos cuando un cable x8 no existe.
  • Verifique la generación y la longitud: Use un cable clasificado para la generación de su controlador (6 Gb/s o 12 Gb/s) y mida la ruta antes de ordenar. Agregue un pequeño bucle de servicio en lugar de exceso de longitud. Una discrepancia de generación o un tramo demasiado largo causa los mismos errores intermitentes que una unidad defectuosa.

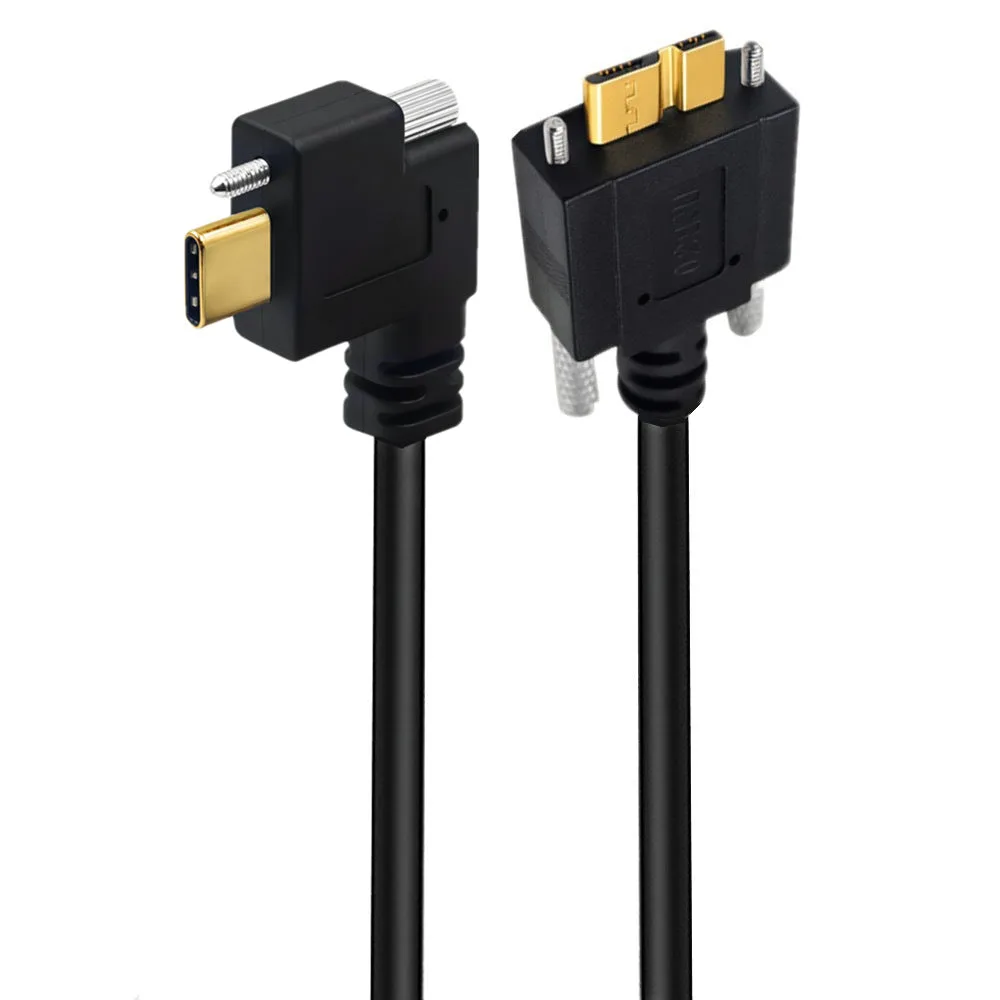

  • Cable USB-C a Micro USB 3.0 Tipo B con tornillos de bloqueo – ángulo recto: Cable industrial USB-C a Micro USB 3.0 Tipo B con tornillos de bloqueo, con conector USB-C macho en ángulo recto y dos tornillos de fijación en el extremo macho Micro USB 3.0 Tipo B. Útil para cámaras industriales, equipos de visión artificial y computadoras embebidas donde la vibración podría aflojar una conexión USB estándar durante el almacenamiento o el trabajo de inspección.

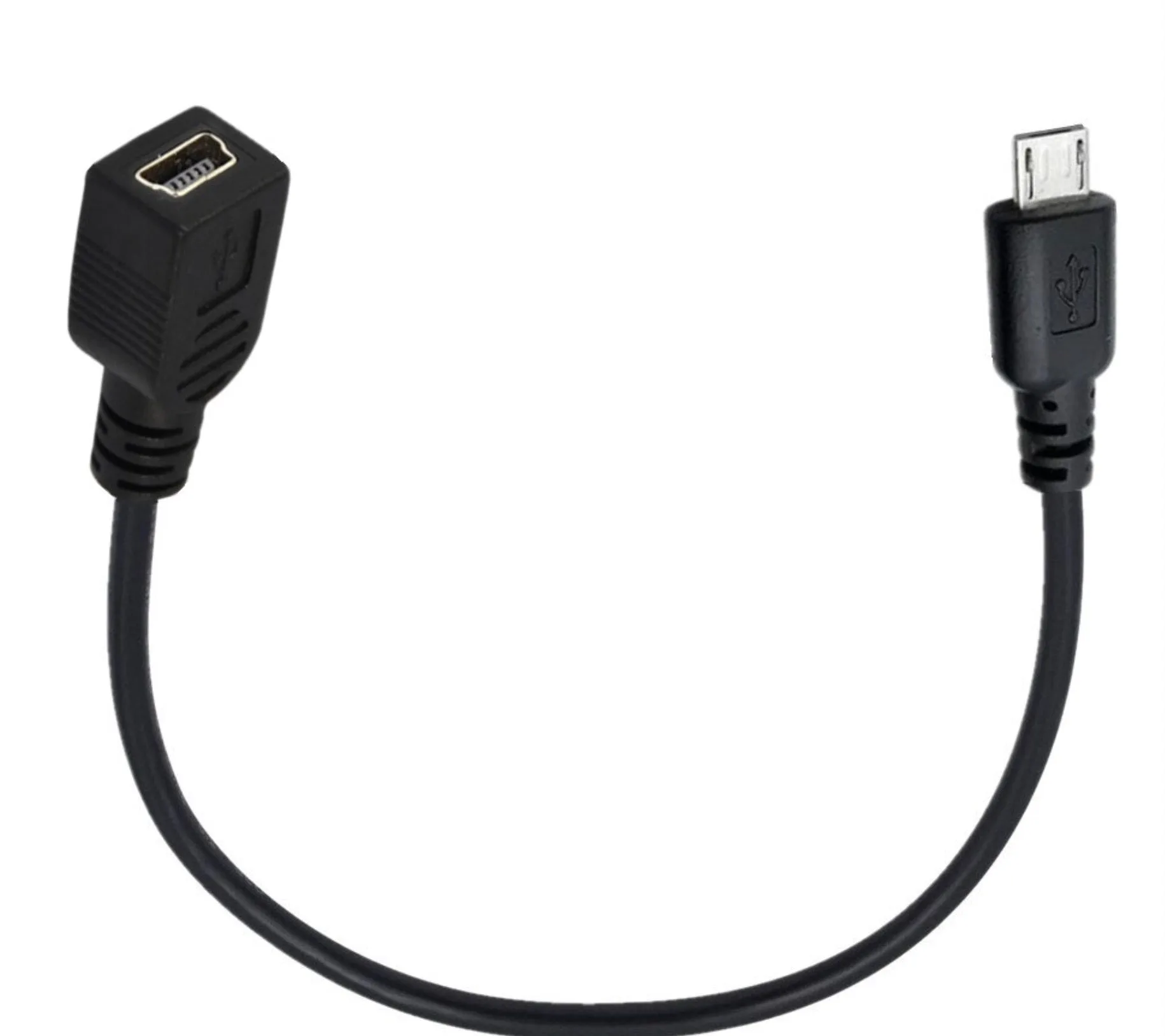

  • Cable de extensión Micro USB-B macho a Mini USB-B hembra 0.25 m: Cable de extensión Micro USB-B macho a Mini USB-B hembra, 0.25 m, diseñado para adaptar o extender un cable Mini USB existente convirtiendo una conexión Micro USB en una interfaz Mini USB. Una solución de compatibilidad compacta para bancos de prueba y configuraciones portátiles donde un dispositivo Mini USB heredado debe conectarse a un puerto Micro USB.

¿Es este el cable adecuado para su construcción?

Ideal para

  • Construcciones de servidor con un backplane SAS o SATA de 12 Gb/s y un puerto de host SFF-8643
  • Estaciones de trabajo o bancos de prueba que conectan unidades NVMe U.2 a través de un host SlimSAS SFF-8654
  • Arreglos de almacenamiento de conexión directa que necesitan un cable de derivación SFF-8482 para alcanzar unidades individuales

No apto para

  • Escritorios de consumo con solo puertos SATA y sin conector de host SAS o NVMe
  • Almacenamiento externo que usa USB, Thunderbolt o eSATA en lugar de un backplane interno
  • Configuraciones mixtas donde los protocolos de host y unidad no coinciden, como un puerto solo SAS que impulsa una unidad NVMe
