Respuesta rápida

El adaptador modular RUSAN MAR conecta de forma segura dispositivos de visión térmica o nocturna acoplables a su óptica diurna. Siga la secuencia correcta de tamaño y sujeción para mantener un retorno a cero repetible y evitar daños.

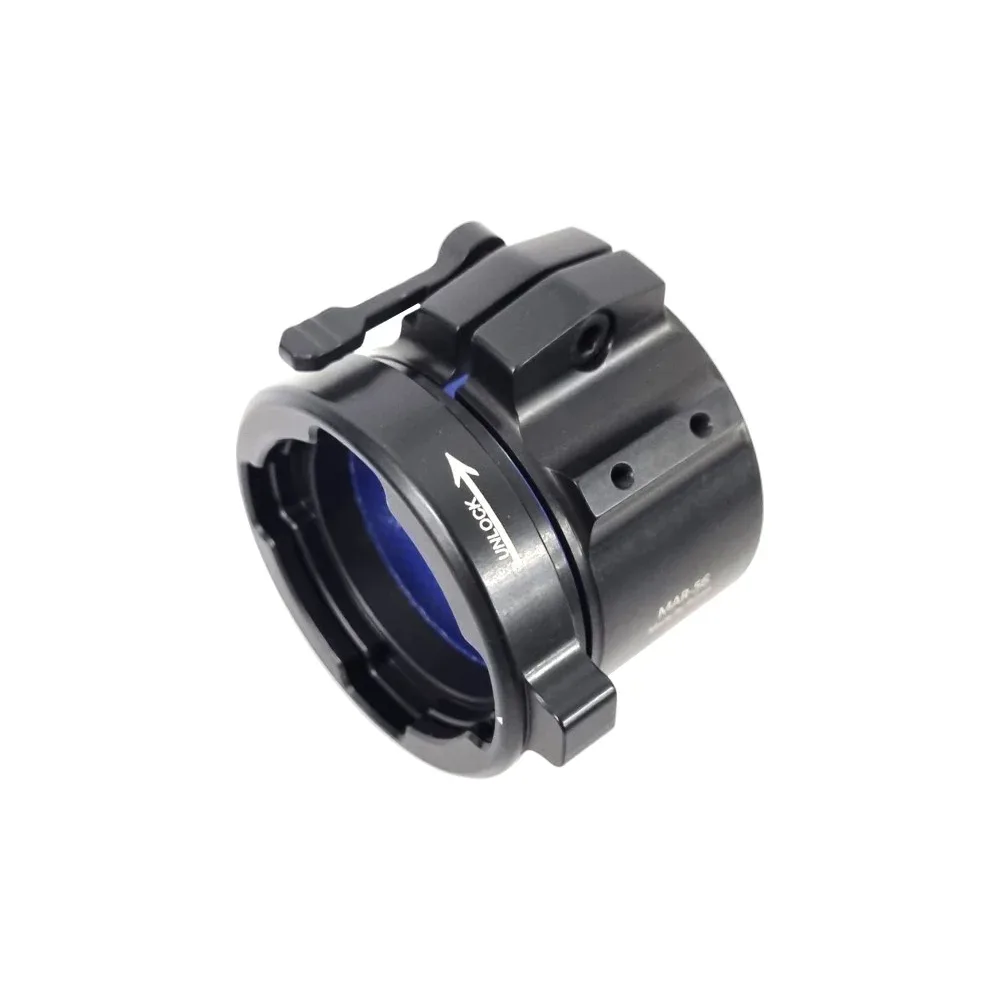

Por qué el adaptador MAR necesita el tamaño correcto

El RUSAN MAR (Adaptador Modular Repetible) utiliza un mecanismo de sujeción que debe coincidir tanto con el diámetro del objetivo de su dispositivo acoplable como con el ocular de su visor diurno. Elegir el diámetro incorrecto puede provocar una mala alineación, viñeteo en la imagen o incluso daños físicos durante el retroceso.

El adaptador está disponible en varios diámetros para adaptarse a casi cualquier combinación. Mida siempre el diámetro exterior del tubo de su óptica en el punto de conexión antes de realizar el pedido, no el tamaño del cristal de la lente.

Error común: apretar demasiado la abrazadera

La abrazadera MAR está diseñada para un agarre firme y repetible, no para un par máximo. Apretar en exceso puede deformar el cuerpo del adaptador o la carcasa de su óptica, provocando un desplazamiento del cero o daños permanentes. Apriete solo hasta que el dispositivo esté seguro y no pueda girar bajo una ligera presión de la mano.

Cómo montar el adaptador RUSAN MAR paso a paso

  1. 1. Mida y seleccione el diámetro correcto: Use un calibre para medir el diámetro exterior del ocular o del objetivo de su visor diurno donde se sujetará el adaptador. Haga coincidir esta medida con los tamaños MAR disponibles. No adivine: una diferencia de 0.5 mm puede impedir una sujeción adecuada. Mida siempre dos veces; pedir el tamaño incorrecto es el error más común.
  2. 2. Limpie todas las superficies de contacto: Limpie el interior de la abrazadera y la superficie de su óptica con un paño que no suelte pelusa y alcohol isopropílico. La suciedad o el aceite reducen la fricción y pueden hacer que el adaptador se deslice bajo el retroceso. Incluso un pequeño residuo de aceite puede comprometer la retención del cero repetible.
  3. 3. Fije el adaptador al dispositivo acoplable: Deslice el adaptador MAR sobre el cuerpo del objetivo del dispositivo térmico o de visión nocturna. Alinee las marcas de índice si las hay. Apriete los tornillos de la abrazadera de manera uniforme en forma de cruz para evitar inclinar el adaptador. Un apriete desigual puede hacer que el dispositivo quede torcido, desplazando su punto de mira.
  4. 4. Conecte el dispositivo acoplable a su visor diurno: Con el adaptador fijado al dispositivo acoplable, deslice con cuidado el conjunto sobre el ocular de su óptica diurna. Asegúrese de que el dispositivo acoplable esté completamente asentado y paralelo al tubo del visor. Apriete la abrazadera solo lo suficiente para evitar el movimiento, no fuerce. Si el ajuste se siente demasiado apretado o demasiado flojo, vuelva a verificar la medición del diámetro en lugar de forzar la abrazadera.
  5. 5. Verifique la alineación y el cero: Mire a través del visor diurno con el dispositivo acoplable conectado. Confirme que la imagen esté centrada y libre de viñeteo. Dispare un tiro de prueba o use un colimador para verificar el desplazamiento del punto de impacto. Si el cero se ha desplazado, vuelva a verificar el asiento del adaptador y la tensión de la abrazadera. Un adaptador MAR montado correctamente debe volver al cero cuando se retira y se vuelve a colocar; esta es la característica de 'repetibilidad'.
