Respuesta rápida
Para la mayoría de los aficionados a la electrónica y trabajos de reparación, una fuente de alimentación de laboratorio conmutada como la YIHUA 3010D III ofrece el mejor equilibrio entre potencia, precisión y precio. Las fuentes lineales siguen ganando cuando se necesita el menor ruido posible, pero cuestan más y pesan significativamente más para la misma salida.
En qué se diferencian las fuentes conmutadas y las lineales
Las fuentes de alimentación conmutadas utilizan transistores de alta frecuencia para convertir CA en CC de manera eficiente. Esto les permite entregar alta corriente (como 10A) en un paquete compacto y ligero. Las fuentes lineales utilizan un transformador pesado y funcionan a la frecuencia de red, lo que las hace más grandes y pesadas, pero produce una salida de CC más limpia con muy baja ondulación y ruido.
La compensación es sencilla: las fuentes conmutadas son más eficientes, más pequeñas y más baratas por vatio, pero pueden introducir ruido de alta frecuencia en circuitos sensibles. Las fuentes lineales son más silenciosas, pero cuestan más y pesan varias veces más para las mismas clasificaciones de voltaje y corriente.
Cuándo importa el ruido y cuándo no
Si trabajas con circuitos de audio analógico, sensores de precisión o diseños de RF, el bajo ruido de una fuente lineal puede valer el costo y peso adicionales. Para lógica digital, microcontroladores, alimentación de placas de prototipos o carga de baterías, la ondulación de una fuente conmutada de calidad casi siempre está dentro de límites aceptables.
La YIHUA 3010D III, por ejemplo, es una fuente de modo conmutado con perillas de codificador digital que permiten ajustar el voltaje a 10mV y la corriente a 1mA. Incluye CC/CV automático y una pantalla triple que muestra voltios, amperios y vatios. Para la gran mayoría del trabajo en banco, ese nivel de precisión y salida limpia es más que adecuado.
Conmutada vs lineal: las compensaciones de un vistazo
- Ruido y ondulación: Las fuentes lineales producen la CC más limpia con muy baja ondulación. Las fuentes conmutadas tienen mayor ondulación y pueden inyectar ruido de alta frecuencia en circuitos sensibles. Si trabajas con audio analógico o medición de precisión, una fuente lineal es más segura.
- Tamaño y peso: Las fuentes conmutadas son compactas y ligeras. Las fuentes lineales son grandes y pesadas debido al transformador de frecuencia de red. Las fuentes conmutadas ahorran espacio en el banco y son más fáciles de mover.
- Eficiencia y calor: Las fuentes conmutadas tienen una eficiencia del 80-90% y funcionan frías. Las fuentes lineales tienen una eficiencia del 30-50% y disipan una cantidad significativa de calor. Las fuentes conmutadas desperdician menos energía y no calientan tu espacio de trabajo.
- Costo por vatio: Las fuentes conmutadas cuestan menos por vatio de salida. Las fuentes lineales cuestan más para el mismo voltaje y corriente. La conmutación te da más potencia por tu dinero.
- Precisión y características: Ambos tipos pueden ofrecer un ajuste fino. La YIHUA 3010D III proporciona una resolución de 10mV/1mA con codificadores digitales y CC/CV automático, igualando a muchas fuentes lineales en usabilidad. Una fuente conmutada de calidad como la YIHUA 3010D III ofrece una precisión comparable a las fuentes lineales de nivel básico.
Destacado del producto
-

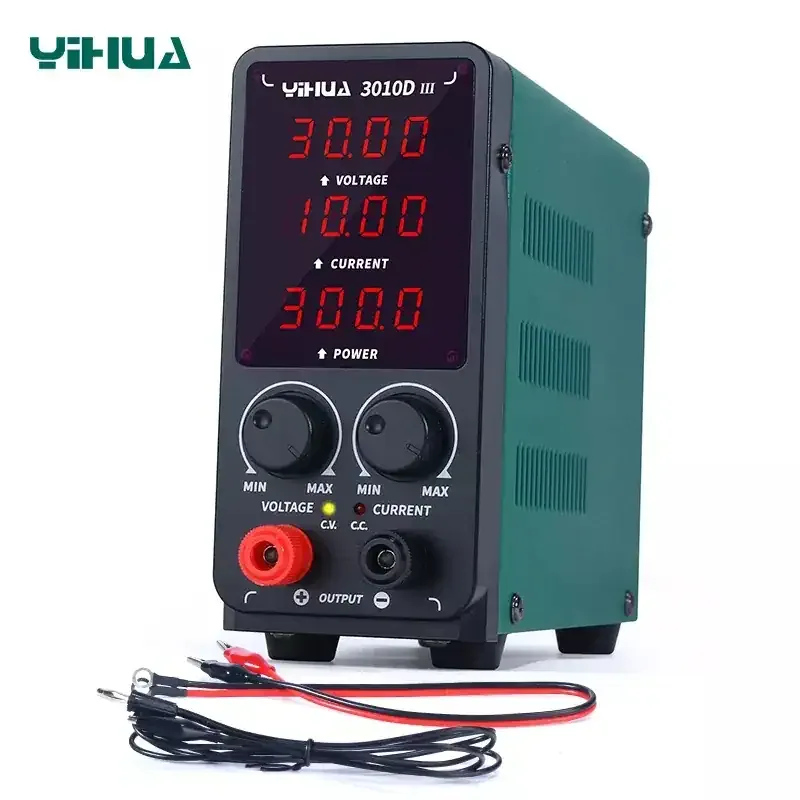

Fuente de alimentación de laboratorio YIHUA 3010D III Modo conmutado 30V 10A: Fuente de alimentación de laboratorio YIHUA 3010D-III, 0-30V y 0-10A, modo conmutado de 300W. Perillas de codificador digital para 10mV/1mA, lectura triple V/A/W, CC/CV automático. Esto te brinda un control preciso de voltaje y corriente para la mayoría de los proyectos electrónicos, con suficiente potencia (300W) para hacer funcionar motores, cargar baterías o probar circuitos sin el volumen y el costo de una fuente lineal.
Fuente de alimentación de laboratorio YIHUA 3010D III Modo conmutado 30V 10A
¿Cuál deberías elegir?
Mejor para
- Aficionados y creadores que necesitan una fuente de alimentación de laboratorio versátil y asequible para trabajos electrónicos generales
- Técnicos de reparación que necesitan alta corriente (10A) y portabilidad
- Cualquier persona que alimente circuitos digitales, microcontroladores o placas de prototipos
No es ideal para
- Ingenieros de audio o diseñadores de RF que requieren el piso de ruido más bajo posible
- Usuarios que necesitan una fuente con ondulación extremadamente baja para circuitos de sensores analógicos de precisión
