Réponse rapide
Pour les signaux 12G-SDI, gardez les câbles sous 3 mètres (10 pieds) pour une transmission fiable en 4K60 ; des câbles plus courts, comme 70 cm, sont idéaux pour les connexions en rack ou vers un moniteur où la perte de signal n'est pas un problème.
Pourquoi la longueur du câble est importante pour 12G-SDI
Le 12G-SDI transporte jusqu'à DCI 4K à 60 images par seconde sur un seul câble coaxial, mais le débit plus élevé le rend plus sensible à la dégradation du signal sur la distance. À 12 Gbit/s, même quelques pieds supplémentaires peuvent introduire de la gigue ou des pertes, surtout avec des câbles de qualité inférieure ou de mauvais connecteurs.
Le câble Teradek 12 G-SDI (10 pi / 3 m) est conçu pour cette bande passante et fonctionne mieux avec des émetteurs sans fil compatibles comme le Bolt 6 XT. Pour les installations fixes ou les courtes distances, un câble de 70 cm comme les variantes Blackmagic Design Micro BNC est plus pratique et réduit l'encombrement.
Types de connecteurs : Micro BNC vs BNC standard
Tous les connecteurs BNC ne se valent pas. Le BNC standard est courant sur la plupart des équipements SDI, mais certains moniteurs et caméras compacts utilisent le Micro BNC (aussi appelé HD-BNC) pour gagner de la place. Utiliser le mauvais connecteur peut endommager les ports ou provoquer une perte de signal intermittente.
Blackmagic Design propose des câbles Micro BNC vers BNC en versions mâle et femelle. La variante femelle (700mm) est conçue pour les moniteurs Video Assist nécessitant une entrée BNC mâle. La variante mâle (700mm) se connecte directement à une entrée BNC standard de votre appareil. Les deux mesurent 70 cm de long, ce qui les rend idéaux pour des connexions courtes et soignées.
Compromis : flexibilité vs intégrité du signal
Un câble plus long comme le Teradek de 3m vous offre la flexibilité de positionner votre caméra loin du récepteur, mais il repousse les limites de longueur du câble 12G-SDI. Si vous dépassez 3 mètres sans amplificateur de signal ou câble actif, vous risquez des pertes d'images ou des écrans noirs.
Les câbles plus courts (70 cm) éliminent complètement ce risque, mais limitent votre installation. Ils conviennent mieux à l'intérieur d'un rig de caméra, entre un moniteur et un enregistreur, ou d'une caméra à un émetteur sans fil proche.
Règles de décision pour la longueur du câble 12G-SDI
- Longueur de câble inférieure à 1 mètre : Utilisez un câble Micro BNC ou BNC standard de 70 cm. La perte de signal est négligeable à cette longueur. Parfait pour les connexions caméra-moniteur ou caméra-émetteur. Choisissez les câbles Blackmagic de 70 cm pour les configurations en rack ou en rig.
- Longueur du câble 1–3 mètres : Un câble de 3 m comme le Teradek 12G-SDI est sûr pour les signaux 12G. Éloignez le câble des lignes électriques et évitez les courbures prononcées pour minimiser les interférences. Vérifiez que votre émetteur ou moniteur prend en charge le 12G-SDI ; ce n'est pas le cas de tous.
- Câblage sur plus de 3 mètres : N'utilisez pas de câble 12G-SDI passif de plus de 3 mètres sans amplificateur de signal ou câble actif. Envisagez de passer à la fibre optique ou d'utiliser un amplificateur de distribution 3G-SDI si vous avez besoin de distances plus longues. Pour les distances au-delà de 3m, prévoyez un conditionnement actif du signal.
Points forts du produit
-

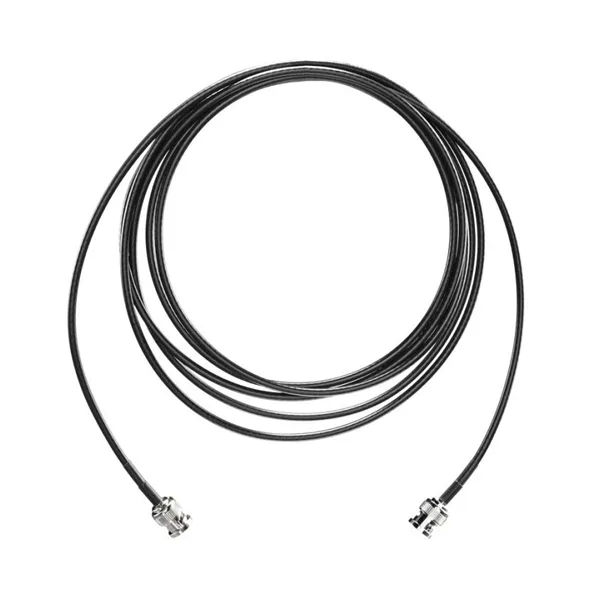

Teradek 12G-SDI (120 po / 305 cm) – Câble: Le câble Teradek 12G-SDI (10 pi / 3 m) prend en charge la DCI 4K à 60 i/s (4096 × 2160) et est optimisé pour une utilisation avec les systèmes sans fil Teradek Bolt 6 XT. Si vous devez faire passer du 12G-SDI de la caméra à un émetteur sans fil ou à un moniteur jusqu'à 3 mètres, ce câble vous offre la portée nécessaire sans sacrifier la qualité du signal.
Teradek 12G-SDI (120 po / 305 cm) – Câble
-

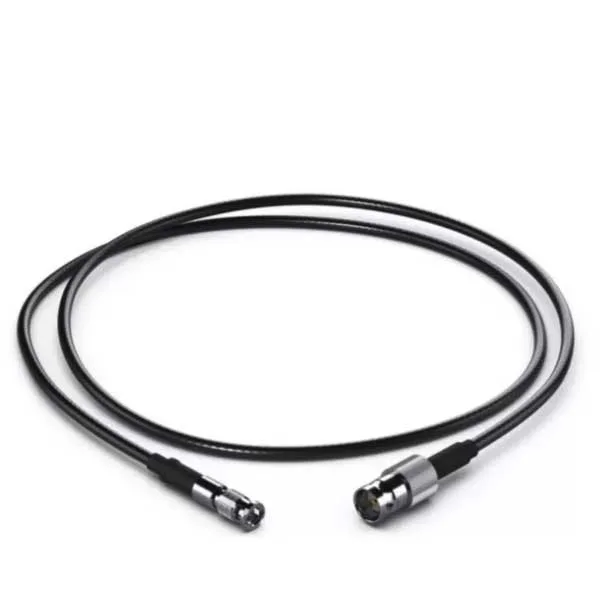

Blackmagic Design Micro BNC vers BNC (femelle, 700 mm) – Cordon: Le câble Blackmagic Design Micro BNC vers BNC (femelle, 700 mm) est spécialement conçu pour les moniteurs Video Assist 5" 3G et 12G, avec un connecteur BNC femelle. Utilisez ce câble lorsque votre moniteur dispose d'une entrée BNC mâle et que vous avez besoin d'une connexion courte et sécurisée – idéal pour garder votre configuration compacte et fiable.
Blackmagic Design Micro BNC vers BNC (femelle, 700 mm) – Cordon
Quel câble correspond à votre flux de travail ?
Idéal pour
- Connexions courtes et soignées dans un rig caméra ou une configuration moniteur – choisissez les câbles Blackmagic Micro BNC de 70 cm
- Positionnement flexible jusqu'à 3 m de la caméra à l'émetteur sans fil – choisissez le câble Teradek 3 m 12G-SDI
Non destiné à
- Fonctionne sur plus de 3 mètres sans amplificateur de signal – envisagez des câbles actifs ou de la fibre optique
- Connexion d'équipements avec des ports BNC standard à l'aide d'un câble Micro BNC sans adaptateur – vérifiez d'abord la compatibilité des connecteurs
