Réponse rapide

Choisissez un manomètre mécanique lorsque vous souhaitez une lecture simple et directe au niveau du régulateur ou sous le capot et que vous acceptez que du carburant pénètre dans l'appareil. Choisissez un manomètre électrique lorsque vous souhaitez la lecture à l'intérieur de l'habitacle, une installation plus propre et aucun carburant sous pression acheminé vers le tableau de bord. Si vous n'êtes pas sûr, commencez par un manomètre électrique pour la surveillance dans l'habitacle et ajoutez un manomètre mécanique uniquement pour des vérifications temporaires sous le capot.

La pression de carburant vous indique si votre pompe, régulateur et injecteurs fonctionnent comme un système. Un manomètre qui affiche une valeur erronée, se trouve au mauvais endroit ou tombe en panne au mauvais moment peut vous faire chercher le mauvais problème. Ce guide d'achat se concentre sur les différences pratiques entre les manomètres de pression de carburant mécaniques et électriques afin que vous puissiez choisir celui qui correspond à votre utilisation réelle de la voiture.

Le choix ne porte pas tant sur le type le meilleur, mais plutôt sur l'emplacement du manomètre, qui le lit et ce qui se passe en cas de fuite. Les manomètres mécaniques sont simples et directs. Les manomètres électriques séparent le côté carburant du côté affichage. Les deux peuvent bien fonctionner, mais ils résolvent des problèmes différents.

Comment les jauges de pression de carburant mécaniques et électriques diffèrent

Un manomètre de pression de carburant mécanique utilise un tube de Bourdon ou un diaphragme qui déplace une aiguille lorsque la pression du carburant pousse contre lui. Le trajet du carburant se termine au manomètre, celui-ci doit donc être monté dans un endroit où une fuite de carburant est tolérable ou où il peut être isolé. De nombreux manomètres mécaniques sont installés au niveau du régulateur ou sur un adaptateur de rampe de carburant pour le réglage et le diagnostic.

Un manomètre électrique de pression de carburant utilise un capteur de pression monté dans le circuit de carburant et un affichage dans l'habitacle. Le capteur convertit la pression en un signal électrique, de sorte qu'aucune conduite de carburant ne va jusqu'au tableau de bord. Cette séparation est la principale raison pour laquelle les manomètres électriques sont courants pour une surveillance permanente dans l'habitacle.

  • Mécanique : lecture directe, sans câblage, mais le carburant atteint la jauge.
  • Électrique : émetteur dans le système de carburant, affichage dans l'habitacle, nécessite un câblage et une source d'alimentation.
  • Les deux types nécessitent une plage de pression compatible et un raccord fileté adapté.

Où chaque type trouve sa place dans un montage

Les jauges mécaniques excellent pour les diagnostics temporaires. Si vous réglez la pression de carburant de base, vérifiez un régulateur défaillant ou contrôlez le débit de la pompe lors d'un réglage, une jauge mécanique au niveau du régulateur donne une lecture immédiate sans câblage. Retirez-la ou isolez-la une fois le contrôle terminé.

Les jauges électriques conviennent aux montages où le conducteur doit voir la pression de carburant sous charge. Un émetteur dans le circuit de carburant et un affichage dans l'habitacle permettent de surveiller la pression lors d'une accélération, de repérer une pompe qui faiblit ou de confirmer qu'un régulateur tient. L'inconvénient est davantage de travail d'installation et plus d'endroits où un défaut de câblage peut apparaître.

  • Utilisez le réglage mécanique pour les sessions de diagnostic et de calibrage à court terme.
  • Utilisez l'électricité pour une surveillance permanente à l'intérieur de l'habitacle.
  • Si vous montez un manomètre mécanique de manière permanente, isolez-le avec une vanne ou gardez-le à l'extérieur de l'habitacle.

Compromis entre sécurité et montage

La plus grande différence pratique réside dans l'endroit où va le carburant sous pression. Un indicateur mécanique amène le carburant jusqu'à l'emplacement de l'indicateur. Cela convient au niveau du régulateur sous le capot, mais acheminer le carburant dans l'habitacle est un risque que la plupart des constructeurs évitent. Les indicateurs électriques maintiennent le carburant dans le compartiment moteur et n'envoient qu'un signal à l'affichage.

Le montage affecte également la précision et la durée de vie. Les jauges mécaniques sont sensibles aux vibrations et à la chaleur, donc un support solide éloigné de la chaleur d'échappement est bénéfique. Les capteurs électriques nécessitent une masse propre et un point de montage stable, et le câblage doit être éloigné des bruits d'allumage et des bords tranchants.

  • Ne faites jamais passer une conduite de carburant dans l'habitacle pour un indicateur mécanique.
  • Éloignez les émetteurs et les jauges de la chaleur directe d'échappement.
  • Utilisez un fusible et une masse propre pour tout indicateur électrique.

Bases de l'installation et du montage

Avant d'acheter, vérifiez la taille du filetage et l'emplacement du port sur votre rampe d'injection, votre régulateur ou votre vanne de service de pression de carburant. La plupart des manomètres utilisent des filetages NPT ou métriques, et les adaptateurs sont courants. Un manomètre avec un mauvais filetage ne fera pas l'étanchéité, et un empilement d'adaptateurs peut créer des problèmes de dégagement.

La plage de pression compte aussi. Un manomètre qui lit jusqu'à 100 psi est plus facile à lire avec précision à 43 psi qu'un manomètre de 0-15 psi à 58 psi. Pour les applications suralimentées, choisissez une plage qui couvre votre pression maximale avec une certaine marge. Si votre système de carburant utilise une vanne de service, un manomètre qui se visse directement dessus permet des contrôles temporaires rapides.

  • Vérifiez la taille du filetage et le type de joint avant de commander.
  • Choisissez une plage de pression qui couvre votre pic avec une marge de sécurité.
  • Vérifiez le dégagement autour du régulateur et du rail avant le montage final.

Ce qu'il faut rechercher dans un kit de manomètre de pression de carburant

Un kit doit comprendre le manomètre, le capteur approprié s'il est électrique, un support ou une coupelle de montage, ainsi que les raccords ou adaptateurs nécessaires à votre orifice. Si le kit n'indique pas de taille de filetage ou de plage de pression, considérez cela comme une spécification manquante et vérifiez avant d'acheter.

Pour les kits électriques, vérifiez si l'émetteur est inclus et si le manomètre nécessite un contrôleur séparé ou peut lire l'émetteur directement. Pour les kits mécaniques, vérifiez si un isolateur ou une vanne d'arrêt est inclus si vous prévoyez de monter le manomètre loin de la source de carburant.

  • Confirmez l'inclusion de l'expéditeur dans les kits électriques.
  • Vérifiez la taille du filetage et la plage de pression sur tous les kits.
  • Planifiez le montage et le câblage avant le jour de l'installation.

Règles de décision pour choisir un manomètre de carburant

  • Si vous devez surveiller la pression depuis le siège conducteur : Choisissez un indicateur électrique avec un émetteur dans le circuit de carburant et un affichage dans l'habitacle. Cela évite la présence de carburant dans l'habitacle et vous donne une lecture en direct sous charge. L'électrique est la solution par défaut pour la surveillance permanente à l'intérieur de l'habitacle.
  • Si vous avez uniquement besoin de régler ou de vérifier la pression de base : Choisissez un manomètre mécanique au niveau du régulateur ou de la vanne de service, prenez la lecture, puis retirez-le ou isolez-le. Cela évite le câblage et simplifie l'installation. La mécanique est un outil de diagnostic, pas un écran d'habitacle.
  • Si votre système de carburant est équipé d'une vanne de service : Faites correspondre le filetage du manomètre à celui de la vanne et utilisez-le pour des vérifications rapides. Confirmez la taille du filetage et la plage de pression avant de commander. Une vanne de service rend les contrôles mécaniques temporaires rapides et propres.
  • Si vous n'êtes pas sûr de la taille du filetage ou de la plage : Arrêtez-vous et vérifiez avant d'acheter. Les spécifications manquantes sont une limitation de décision, pas un détail à deviner. Pas de taille de filetage ni de plage de pression signifie un achat sans confiance.

Produits prenant en charge la pression de carburant

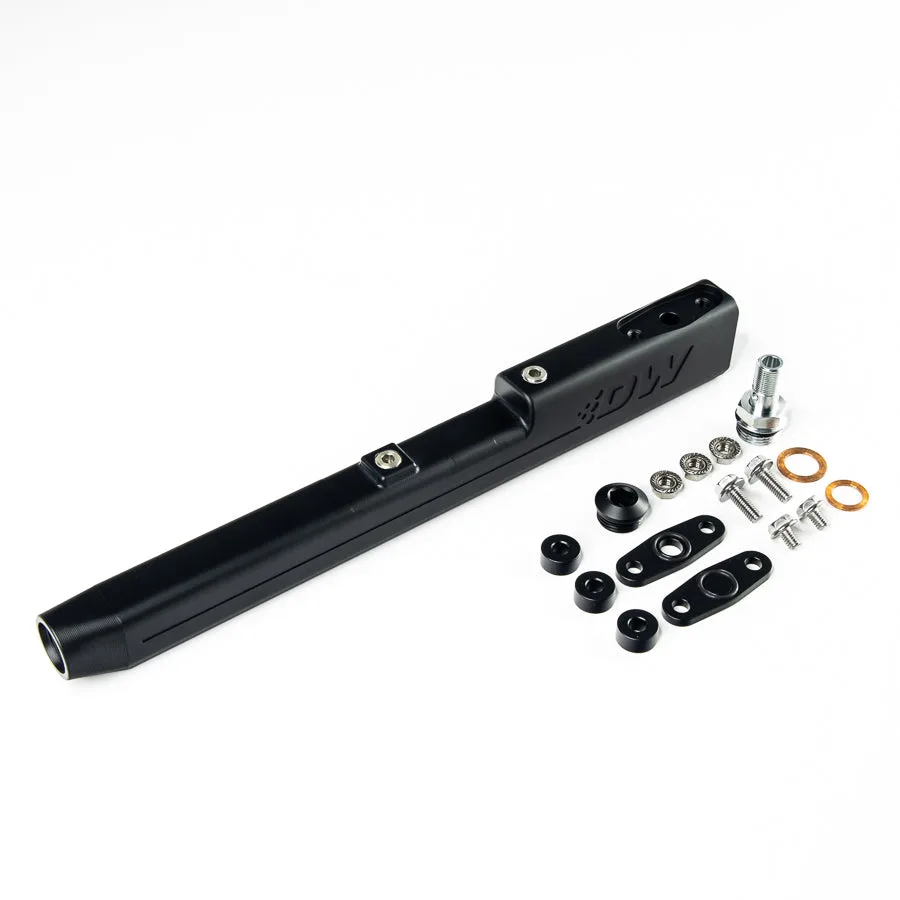

  • Rails à carburant Honda Série B: Rails de carburant Honda Série B : Un rail doté d’un port de jauge ou d’un port de régulateur vous offre un emplacement propre pour monter un manomètre ou une vanne de service.

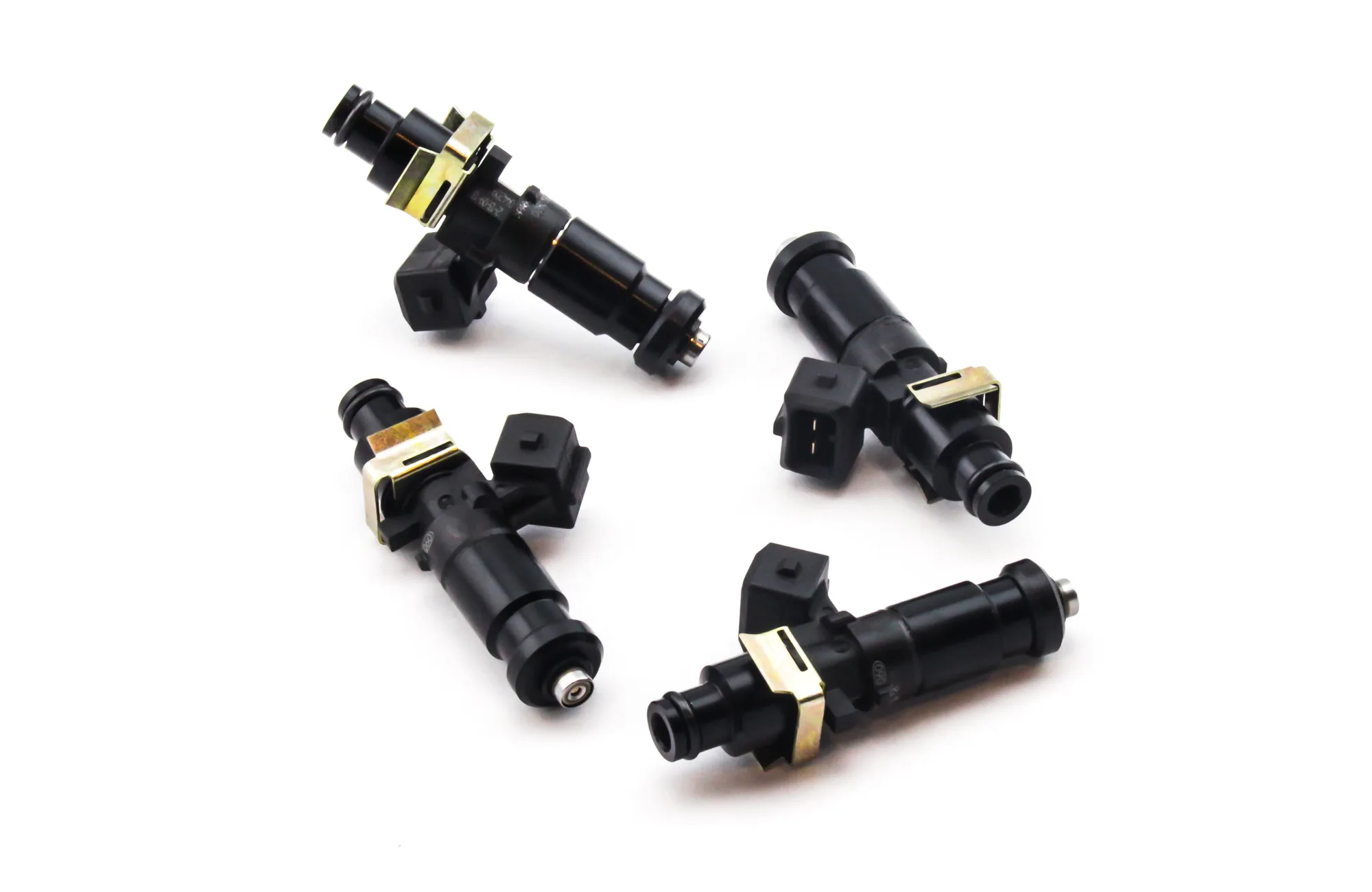

  • 1200cc - Elise 1.5L/1.8L/2.4L, Exige 1.5L/1.8L/2.4L, Celica, MR2, TC/XA/B: Jeu apparié d'injecteurs 4 Bosch EV14 1200cc pour Lotus Elise 2.4L 2AZFE 1996-11, Exige 2.4L 2AZFE 2000-11, Toyota Celica 2000-05, MR2 1999-2007, Scion TC/XA/B 2004-10. Des injecteurs plus gros modifient la demande en carburant, donc disposer d'un manomètre qui vous permet de confirmer la pression de base et de vérifier la chute de pression sous charge en vaut la peine.
  • DW65C/300C Kit d'installation pour Focus RS MK2: Kit d'installation pour DW65C et DW300C. Ford Focus MK2 RS. Un kit d'installation de pompe approprié vous aide à éviter les fuites et les restrictions qui peuvent se manifester par une pression de carburant instable au niveau du manomètre.

Qui doit choisir quel calibre

Idéal pour

  • Conducteurs souhaitant une surveillance permanente de la pression de carburant dans l'habitacle
  • Construit avec une vanne de service de pression de carburant ou un orifice de régulateur pour un capteur
  • Les préparateurs ayant besoin d'une lecture reproductible sous charge

Ne convient pas pour

  • Toute personne souhaitant acheminer une conduite de carburant dans l'habitacle
  • Assemblages sans taille de filetage ni plage de pression confirmées
  • Conducteurs qui n'ont besoin que d'un contrôle ponctuel de la pression des pneus sans affichage permanent

Choisissez le manomètre qui correspond à l'endroit où vous souhaitez effectuer la lecture et à la quantité de tuyauterie côté carburant que vous êtes prêt à accepter. Électrique pour l'habitacle, mécanique pour le compartiment moteur, et vérifiez la taille du filetage et la plage de pression avant de commander.
