Réponse rapide

Installez d'abord le tube de charge côté froid, laissez chaque raccord desserré jusqu'à ce que l'ensemble du parcours soit ajusté, puis serrez les colliers de la sortie du turbo vers l'extérieur. Effectuez un test de pression du système avant de remonter le pare-chocs. La plupart des fuites de suralimentation sur la VB proviennent d'un collier serré trop tôt ou d'un raccord poussé trop loin, et non du tube lui-même.

Le circuit du radiateur d'air avant sur la Subaru WRX VB n'est pas difficile, mais il ne pardonne pas les erreurs de séquence. Si vous serrez un collier avant d'avoir aligné le reste du parcours, le tube vous résistera pendant l'heure suivante et vous vous retrouverez avec un raccord qui n'est qu'à moitié en place sur la bague.

Ce guide vous accompagne dans l'ordre des opérations pour éviter ce problème. Il couvre les pièces dont vous avez réellement besoin, comment acheminer et orienter le tuyau de charge côté froid, comment serrer les raccords pour qu'ils assurent l'étanchéité sans couper le silicone, et comment effectuer un contrôle d'étanchéité de suralimentation avant de remettre le pare-chocs.

Ce dont vous avez besoin avant de commencer

Vous avez besoin du refroidisseur intermédiaire et de ses supports de montage, du kit de tuyaux de charge, des raccords en silicone et de colliers de serrage à tension constante ou à vis sans fin adaptés au diamètre du tuyau. Préparez un kit de dépose de garnitures, un jeu de douilles, une clé dynamométrique qui lit les faibles valeurs, et de l'eau savonneuse ou un testeur de fumée pour le contrôle d'étanchéité. Une deuxième paire de mains est utile pour orienter le tuyau sur la sortie du turbo.

Travaillez sur un moteur froid. Les conduites de suralimentation conservent la chaleur longtemps après l'arrêt, et le silicone devient rigide à froid, ce qui facilite la déchirure de la lèvre du raccord lorsque vous le poussez sur un bourrelet. Disposez les conduites au sol dans l'ordre de montage afin de visualiser le tracé avant de tout boulonner.

  • Vérifiez que le kit comprend la conduite côté froid, les raccords et les colliers avant de retirer le pare-chocs.
  • Photographiez le tracé d'origine pour comparer les angles lors de l'essai.

Étape 1 : Retirez le pare-chocs et les conduites de suralimentation d'origine

Débranchez la borne négative de la batterie, puis retirez le pare-chocs avant et le soubassement pour accéder clairement à la sortie du turbo et au boîtier papillon. Dévissez l'intercooler d'origine et ses supports, et rangez la visserie dans un sac étiqueté. Laissez les durites d'origine en place jusqu'à l'essayage du nouveau kit, au cas où vous auriez besoin d'un angle de référence.

Erreur fréquente : forcer sur les clips en plastique au lieu de les déclipser. Les pattes de pare-chocs cassées provoquent des cliquetis qui ressemblent à une fuite de suralimentation et vous font chercher le mauvais problème. Utilisez un outil de garniture adapté et libérez les clips plutôt que de tirer sur le cache.

  • Point de contrôle : plus rien ne doit être fixé au noyau de l'intercooler avant de le soulever.

Étape 2 : montez l'intercooler et essayez le conduit côté froid

Boulonnez l'intercooler sur ses supports et laissez les fixations des supports serrées à la main, pas définitivement serrées, afin que le noyau puisse se déplacer de quelques millimètres pendant que vous alignez les tuyauteries. Glissez les manchons sur l'entrée et la sortie de l'intercooler, puis placez le tube de charge côté froid sans rien serrer. L'objectif ici est de voir où le tube veut se positionner, pas de le verrouiller.

Si vous utilisez un tube comme le Kit de tube de charge côté froid PLM GR Corolla (côté froid), le même principe s'applique à toute amélioration côté froid : le tube cintré à la mandrine plus grand modifie l'angle au niveau du manchon, donc l'intercooler peut avoir besoin de bouger légèrement pour le rencontrer. Ne forcez pas un manchon à combler un désalignement. Déplacez plutôt le noyau.

PLM GR Corolla Charge Pipe Kit (Cold Side)

Kit de tube de charge côté froid PLM GR Corolla (côté froid)

  • Laissez tous les colliers desserrés à ce stade, y compris ceux de l'échangeur d'air.
  • Point de contrôle : le tuyau doit reposer dans les raccords sans les désaxer.

Étape 3 : orienter le tuyau et régler la profondeur du raccord

Faites pivoter le tuyau à la sortie du turbo jusqu'à ce que le passage dégage le carter de ventilateur, le longeron de châssis et tout faisceau de câbles. Poussez chaque raccord de manière à ce qu'il recouvre la bague et soit à peu près centré entre les deux extrémités du tuyau, avec à peu près la même quantité de raccord de chaque côté. Un raccord poussé complètement sur un tuyau ne laisse rien pour sceller l'autre.

Erreur courante : enfoncer le raccord à fond d’un côté. C’est la cause la plus fréquente d’un décrochage sous pression. Marquez la profondeur du raccord au marqueur avant de serrer quoi que ce soit, afin de pouvoir la vérifier après avoir serré les colliers.

  • Laissez au moins la largeur d’un doigt de raccord sur chaque extrémité de tuyau.
  • Point de contrôle : aucun raccord ne doit être tendu ou froncé.

Étape 4 : Serrez les colliers dans le bon ordre

Commencez à la sortie du turbocompresseur et progressez vers le corps de papillon, en serrant chaque collier d’un quart de tour à la fois plutôt que de fixer complètement l’un avant de passer au suivant. Cela permet au tuyau de se poser uniformément au lieu d’être tiré d’un côté. Terminez par les colliers au niveau de l’échangeur, puis revérifiez ceux par lesquels vous avez commencé.

Pour le couple de serrage des colliers du raccord d’échangeur, il n’existe pas de valeur unique qui convienne à chaque combinaison de collier et de raccord, et le kit n’en fournit pas. Utilisez la spécification du fabricant du collier si elle est imprimée sur l’emballage. Sinon, serrez jusqu’à ce que le collier soit ferme et que le silicone montre une légère compression au niveau du bourrelet, puis arrêtez-vous. Un serrage excessif coupe le raccord et crée la fuite que vous cherchiez à éviter.

  • Re-serez les colliers après le premier cycle thermique, car le silicone se détend en chauffant.
  • Point de contrôle : aucun collier ne doit mordre dans le silicone ni reposer sur le bourrelet.

Étape 5 : Effectuez un test d'étanchéité de suralimentation avant de remettre le pare-chocs.

Bouchez le côté admission et mettez le système sous pression à quelques psi, puis vaporisez de l'eau savonneuse sur chaque raccord, collier et joint de tuyau. Les bulles vous montrent exactement où le système perd de la pression. Réparez ces joints maintenant, pendant que le pare-chocs est encore déposé, plutôt qu'après le remontage.

C'est l'étape que la plupart des gens sautent, et c'est celle qui fait gagner le plus de temps. Un test d'étanchéité de suralimentation sur une Subaru WRX VB prend dix minutes avec un vaporisateur et transforme un problème de conduite mystérieux en une réparation de cinq minutes. Une fois que le système tient la pression, remontez le pare-chocs, rebranchez la batterie et revérifiez le couple de serrage des colliers après votre premier trajet.

  • Écoutez en plus de regarder : un sifflement au niveau du raccord indique une fuite, même si vous ne voyez pas encore de bulles.
  • Point de contrôle : le système doit maintenir la pression sans chute pendant au moins une minute.

Étapes d'installation en un coup d'œil

  1. Retirez le pare-chocs et les tuyaux d'origine : Débranchez la batterie, retirez le cache et le soubassement, puis dévissez l'intercooler et les tuyaux d'origine. Utilisez des outils de découpe, pas la force, afin de ne pas casser les clips qui, plus tard, sonneraient comme une fuite.
  2. Montez l'intercooler et ajustez le tuyau côté froid : Laissez les vis du support serrées à la main et tous les colliers desserrés pendant que vous trouvez la position de repos naturelle du tuyau. Si le raccord ne se met pas droit, déplacez l'échangeur plutôt que de forcer le tuyau.
  3. Orientez le tuyau et réglez la profondeur du raccord : Tournez pour dégager l'espace et centrez chaque raccord entre les deux extrémités du tuyau avant de serrer quoi que ce soit. Un raccord enfoncé à fond d'un côté est la cause la plus fréquente d'un décrochage.
  4. Serrez les colliers du turbo vers l'extérieur : Effectuez des quarts de tour depuis la sortie du turbo vers le papillon des gaz, en terminant au niveau de l'échangeur. Arrêtez dès que la compression est ferme ; un serrage excessif coupe le silicone et crée la fuite que vous cherchez à éviter.
  5. Effectuez un test de pression avant le remontage : Mettez le système sous pression de quelques psi et vaporisez de l'eau savonneuse sur chaque joint pour repérer les fuites tant que l'accès est facile. Revérifiez le couple de serrage des colliers après le premier cycle thermique, car le silicone se détend en chauffant.

Pièces adaptées à ce travail

  • Kit de tuyau de charge PLM GR Corolla (côté froid) : Augmente le diamètre du tuyau des 1.75 pouces d'origine à un design en aluminium cintré de 2.25 pouces, réduisant la perte de charge et soulageant la charge du turbocompresseur. Le diamètre plus grand est la raison pour laquelle les angles du tuyau côté froid changent au niveau du raccord ; prévoyez donc d'ajuster la position de l'intercooler plutôt que de forcer le raccord à se plier.

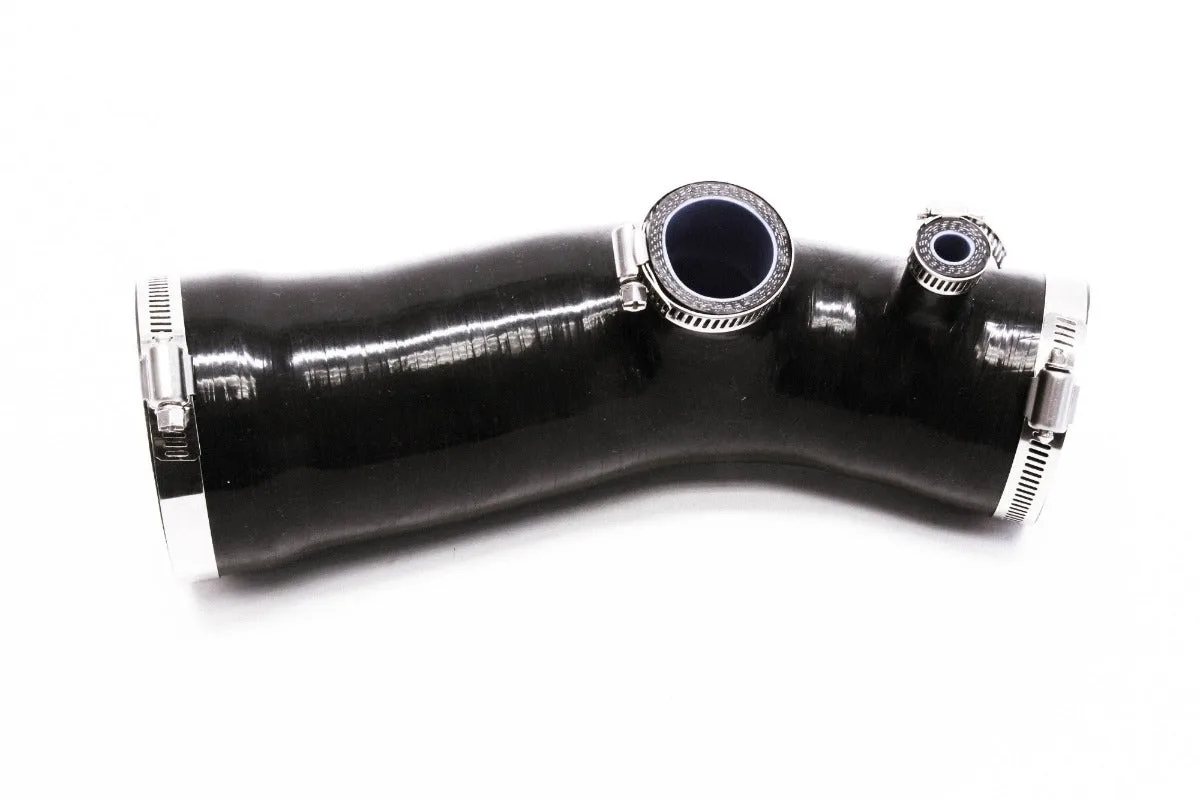

  • Kit de durite d'admission en silicone PLM - 2017-2021 Honda Civic Type R FK8: Fabriqué en silicone renforcé haute température de qualité compétition à 4 plis et comprend deux colliers de serrage. Le silicone renforcé résiste à l'écrasement sous vide et maintient la tension du collier mieux qu'un tuyau fin, la même propriété matérielle recherchée dans les raccords d'intercooler.
  • Kit d'obturation PLM pour bride de wastegate EWG à 35 mm 38 mm 2 boulons: Comprend une bride d'obturation, un joint et des boulons pour sceller une bride de wastegate à 2 boulons lors de l'utilisation d'une wastegate interne ou d'une seule valve sur un collecteur double valve. Si votre installation de tuyauterie implique un changement du matériel de contrôle de suralimentation, sceller correctement une bride inutilisée évite une fuite qui imite un problème de tube de charge.

La tuyauterie de montage avant sur la WRX VB récompense la patience plus que la force. Montez tout le parcours sans serrer, serrez du turbo vers l'extérieur et effectuez un test de pression avant de remettre le pare-chocs. Faites cela et l'installation est un travail unique au lieu d'un week-end à courir après les fuites.
