Comment installer une J-Pipe de descente sur Subaru WRX 6MT

Réponse rapide

Installer un downpipe J-pipe sur une 6MT Subaru WRX est un travail simple si vous procédez dans l'ordre : faites tremper les fixations, retirez les écrans thermiques et l'échangeur d'air d'origine si nécessaire, soutenez l'échappement et remplacez chaque joint et écrou. Utilisez de nouvelles fixations, serrez par étapes et revérifiez le couple après le premier cycle thermique. Le travail prend généralement 2–4 heures sur des chandelles.

Remplacer le J-pipe d'usine sur une 6MT Subaru WRX est l'un des premiers travaux de bricolage les plus courants, et aussi l'un des plus faciles à rater. Les fixations sont exposées à des années de cycles thermiques, et un seul joint réutilisé ou un goujon trop serré peut transformer une installation simple en une chasse aux fuites de suralimentation.

Ce guide détaille le processus dans l'ordre, avec les points de contrôle essentiels : huile pénétrante avant de toucher quoi que ce soit, nouveaux joints et fixations, serrage par étapes, et une revérification après installation. Il s'applique à la FA20 WRX avec la boîte manuelle à 6 rapports, et la même logique s'applique à la plupart des travaux de downpipe sur Subaru turbo.

Outils et pièces à avoir sous la main avant de commencer

Vous aurez besoin d'un jeu de douilles métriques de base, de rallonges, d'une barre de démultiplication, d'huile pénétrante et d'une clé dynamométrique qui lit dans la plage de 20–50 lb-pi. Un jeu de rampes ou quatre chandelles avec des cales de roue est plus sûr que de travailler sur un seul cric. Préparez des joints neufs pour la sortie du turbo et la connexion du tube J au silencieux arrière, ainsi que des écrous et goujons neufs si vos fixations d'origine sont corrodées.

Préparez-vous à ce que la visserie résiste. Imbibez chaque écrou et goujon visible d'huile pénétrante au moins une heure avant de commencer, et à nouveau juste avant de les desserrer. Si un écrou s'arrondit, une douille à six pans ou un extracteur d'écrous vous sauvera. Ne commencez pas le travail avec un moteur froid et sans plan pour une fixation coincée.

• Utilisez des douilles à six pans sur les écrous d'échappement pour réduire l'arrondi.
• Disposez les nouveaux joints et la visserie pour pouvoir les comparer aux anciens avant le remontage.

Étape 1: Soulevez et soutenez la voiture en toute sécurité

Soulevez l'avant de la voiture et placez-la sur des chandelles aux points de soudure d'usine ou aux points de sous-châssis. Calez les roues arrière. Vous devez avoir assez de hauteur pour vous allonger sous la voiture et manœuvrer une barre de force, alors ne vous contentez pas du réglage le plus bas. Confirmez que la voiture est stable en lui donnant une secousse ferme avant de glisser dessous.

Débranchez la borne négative de la batterie si vous travaillez près de tout câblage, et laissez l'échappement refroidir complètement si la voiture a été conduite récemment. Un échappement chaud n'est pas un raccourci ici ; c'est un risque de brûlure et il rend les fixations plus susceptibles de gripper.

• Ne travaillez jamais sous une voiture soutenue uniquement par un cric.
• Portez une protection oculaire ; la rouille et les débris tombent lorsque vous desserrez les fixations.

Étape 2 : Retirez les boucliers thermiques et les capots d'accès d'origine

Le tuyau en J d'origine est recouvert de boucliers thermiques qui doivent d'abord être retirés. La plupart sont maintenus par des boulons de 10 mm, souvent corrodés. Appliquez de l'huile pénétrante, laissez agir et utilisez une douille à six pans. Si un boulon casse, percez-le et extrayez-le plutôt que de forcer le bouclier et de le plier.

Sur la FA20 WRX, vous devrez peut-être également déplacer l'intercooler ou son tuyau de charge pour atteindre la sortie du turbo. Travaillez méthodiquement et conservez les boulons dans des sacs étiquetés. Remettre correctement les boucliers thermiques est important ; ils protègent les durites et le câblage à proximité de la chaleur radiante.

• Étiquetez et emballez chaque boulon par emplacement ; les boulons d'échappement se ressemblent mais leurs longueurs diffèrent.
• Ne forcez pas les boucliers thermiques ; des boucliers pliés peuvent plus tard vibrer contre le tuyau de descente.

Étape 3 : Soutenez l'échappement et déconnectez le tuyau en J

Soutenez le catback ou le tuyau médian avec un cric ou un support avant de retirer le tuyau en J. L'échappement est plus lourd qu'il n'y paraît, et le laisser pendre exerce une contrainte sur les supports et le joint flexible. Dévissez le tuyau en J de la sortie du turbo et du catback, puis abaissez-le avec précaution.

Inspectez la bride de sortie du turbo et la bride du catback pour vérifier leur planéité. Une bride déformée fuira, quelle que soit la nouveauté de votre joint. Si la bride est piquée, un passage rapide avec une lime plate peut aider, mais n'enlevez pas de matière de manière agressive.

• Maintenez le tuyau en J soutenu jusqu'à ce que toutes les fixations soient retirées.
• Vérifiez les goujons de sortie du turbo ; s'ils sont étirés ou corrodés, remplacez-les maintenant.

Étape 4 : Installez le nouveau tuyau en J avec les joints et la quincaillerie neufs

Nettoyez les surfaces d'appui, puis placez le nouveau joint à la sortie du turbo et le nouveau tuyau en J. Vissez tous les écrous à la main pour éviter un filetage croisé et ne les serrez que légèrement. Montez la liaison de l'échappement arrière avec un joint neuf et vissez également ces écrous à la main. Si vous utilisez un support réglable, laissez-le desserré pour l'instant afin de pouvoir aligner la tuyauterie.

C'est là qu'un produit comme le Support d'échappement réglable Private Label Mfg. montre toute son utilité. Il permet d'ajuster finement l'alignement pour que le tube en J soit centré et ne précontraigne pas le joint flexible. Positionnez la tuyauterie correctement avant de serrer définitivement.

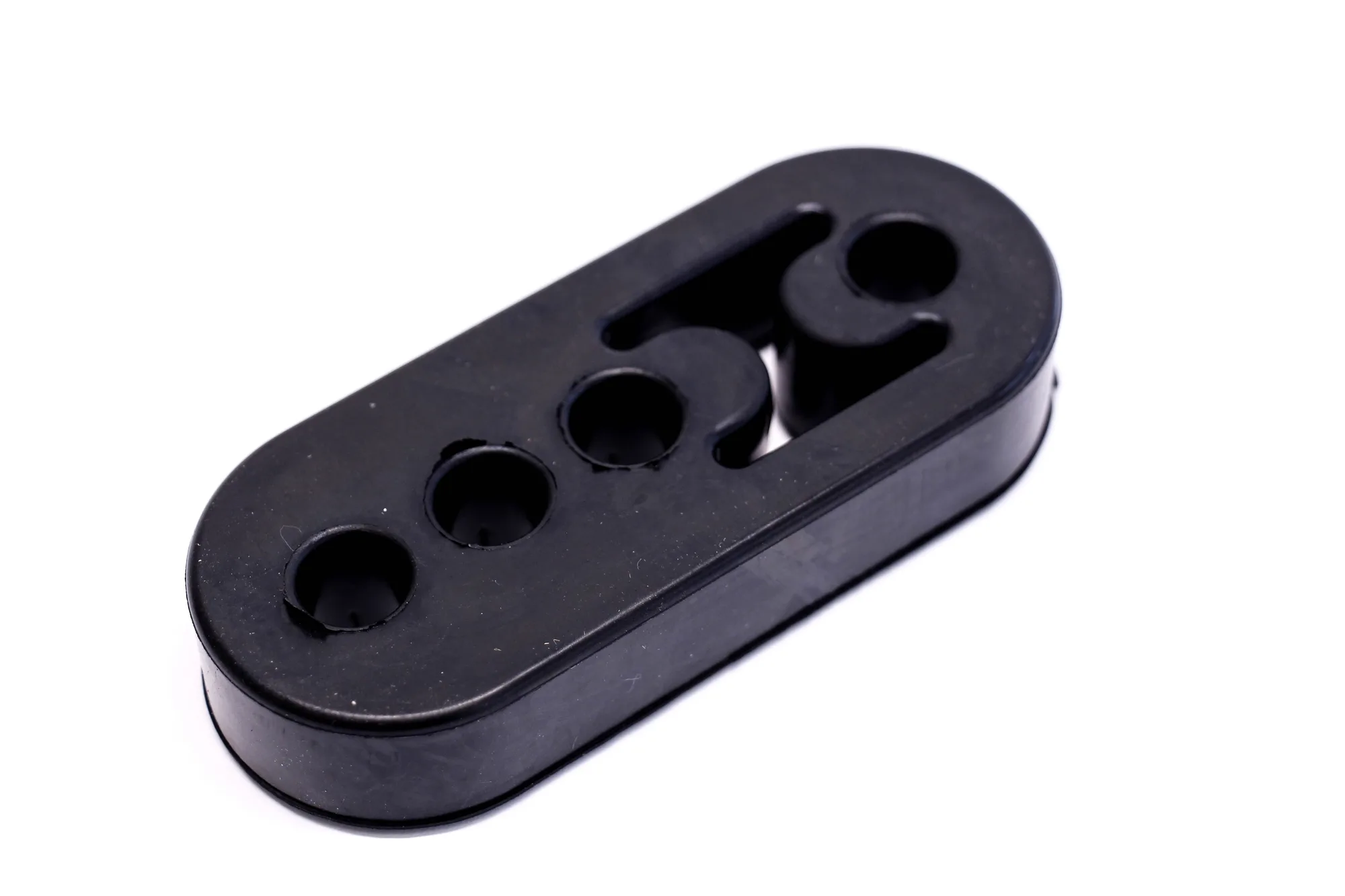

Support d'échappement réglable Private Label Mfg.

• Ne réutilisez jamais un joint écrasé ; ils sont conçus pour un usage unique.
• Vissez chaque écrou à la main avant d'utiliser des outils pour éviter de fausser le filetage.

Étape 5 : Serrer par étapes et revérifier après un cycle thermique

Serrez les fixations de la sortie du turbo et de l'échappement arrière en croix, par étapes, selon les spécifications du fabricant. Si vous n'avez pas de spécification précise, une plage courante pour cette taille de visserie est de 25 à 35 lb-pi, mais vérifiez avec les instructions de votre downpipe. Un serrage excessif des goujons est une cause majeure de casse et de fuites d'échappement.

Après le premier trajet et un cycle thermique complet, laissez refroidir la voiture et revérifiez chaque fixation. La visserie d'échappement se desserre souvent légèrement à mesure que les joints se compriment. Une seconde vérification après quelques centaines de kilomètres est une assurance bon marché contre une fuite de suralimentation ou un cliquetis d'échappement.

• Utilisez une clé dynamométrique, pas le ressenti ; les fixations d'échappement sont faciles à trop serrer.
• Revérifiez le couple après le premier cycle thermique, puis à nouveau après quelques centaines de kilomètres.

Étapes d'installation en un coup d'œil

1. Préparation et pénétration : Imbibez toutes les fixations d'échappement d'huile pénétrante une heure avant de commencer ; rassemblez des joints neufs, des écrous et une clé dynamométrique. Point de contrôle : si un écrou ne bouge pas, arrêtez-vous et appliquez plus d'huile plutôt que de forcer.
2. Levage et soutien : Soulevez l'avant sur des chandelles, calez les roues arrière et débranchez la borne négative de la batterie si vous travaillez près du câblage. Point de contrôle : secouez la voiture pour confirmer qu'elle est stable avant de passer dessous.
3. Retirer les protections et le tube en J : Retirez les écrans thermiques, soutenez le catback et dévissez le tube en J d'origine depuis la sortie du turbo et le catback. Point de contrôle : étiqueter le sac et la quincaillerie par emplacement ; inspecter l'aplomb des brides.
4. Installer un nouveau tuyau en J : Nettoyer les surfaces de contact, poser les nouveaux joints, engager tous les écrous à la main et régler un support réglable en position libre pour l'alignement. Point de contrôle : ne jamais réutiliser un joint écrasé ; le filetage croisé commence en sautant l'engagement à la main.
5. Serrer au couple et revérifier : Serrez en croix par étapes selon les spécifications, puis revérifiez après le premier cycle de chaleur et à nouveau après quelques centaines de kilomètres. Point de contrôle : utilisez une clé dynamométrique ; un serrage excessif est une cause fréquente de rupture des goujons.

Pièces facilitant cette installation

• Support d'échappement réglable Private Label Mfg : Obtenez l'ajustement parfait de l'échappement avec le support d'échappement réglable PLM. Que votre tige de support d'origine soit trop courte ou que votre tuyauterie d'échappement soit légèrement décentrée, cette conception réglable vous permet d'ajuster l'alignement rapidement et facilement. Après l'installation d'un tube en J, de petites erreurs d'alignement peuvent précharger le joint flexible et provoquer des cliquetis ou des fissures. Un support réglable vous permet de centrer la tuyauterie avant le serrage final.

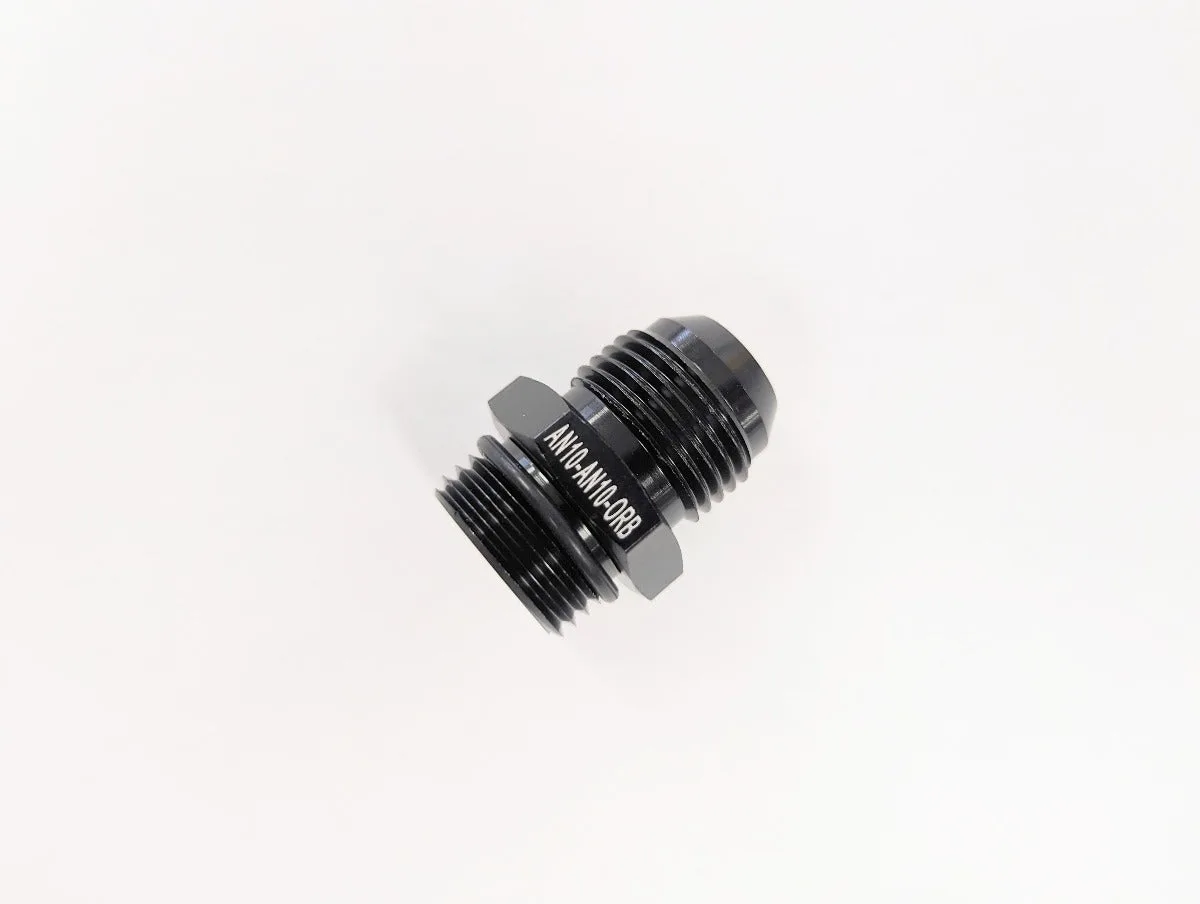

• Precision Works 10AN Raccord droit -10AN vers ORB avec joint torique: Precision Works 10AN Adaptateur vers ORB (avec joint torique) Droit -10AN Joint torique de raccord ORB pour une installation 100% sans fuite. Ajustement universel – veuillez vérifier la taille. Si votre installation comprend un séparateur d'huile ou un système de reniflard, ce raccord à joint torique vous aide à éviter les suintements d'huile qui apparaissent souvent après des travaux d'échappement lorsque les durites sont dérangées.

L'installation d'un downpipe J-pipe sur une 6MT Subaru WRX récompense davantage la patience que la vitesse. Travaillez dans l'ordre, remplacez chaque joint et écrou, alignez la tuyauterie avant le serrage final et revérifiez après un cycle thermique. Bien réalisé, c'est un ajout fiable que vous n'aurez pas à retoucher.
