Réponse rapide
Fixez solidement le support double moteur Foredom sur le dessus de votre établi à l'aide des vis à bois et de la plaque de base fournies, puis ajustez la tige d'extension inclinée pour positionner un ou deux moteurs rotatifs à une hauteur de travail confortable.
Pourquoi utiliser un support double moteur
Un support moteur maintient vos outils rotatifs hors de l'établi, libérant ainsi de l'espace de travail et réduisant l'encombrement des câbles. Le support double moteur Foredom prend en charge un ou deux moteurs, vous permettant de passer d'une pièce à main à l'autre sans avoir à atteindre à travers votre zone de travail.
Choisir le bon emplacement
Sélectionnez un endroit sur votre établi où la tige verticale et l'extension inclinée du support peuvent pivoter librement sans heurter des étagères ou des murs. La plaque de base nécessite environ 6 pouces de bord d'établi dégagé pour une fixation stable.
Étapes d'installation
- Fixez la plaque de base : Placez la plaque de base MABC-3 sur le dessus de votre établi près du bord. Utilisez les vis à bois fournies pour la fixer solidement. Assurez-vous que la plaque est de niveau et que les vis sont bien serrées. Une plaque de base desserrée peut faire vaciller le support pendant l'utilisation.
- Insérez la tige verticale : Glissez la tige verticale de 25-3/4″ de long dans l'embase de la plaque de base. Serrez la vis de blocage pour la verrouiller en place. La tige doit être verticale et ferme. Vérifiez que la tige est complètement enfoncée avant de serrer pour éviter toute instabilité.
- Fixez la tige d'extension inclinée : Adaptez la tige d'extension inclinée sur le dessus de la tige verticale. Ajustez la hauteur pour que les moteurs pendent entre 33″ et 38″ au-dessus de la zone de travail. Serrez le collier de verrouillage. Mesurez à partir du haut du moteur, et non du crochet, pour obtenir le bon dégagement.
- Montez les moteurs avec les clips à ressort : Clipser chaque moteur dans les clips de sécurité à ressort sur la tige inclinée. Positionnez les moteurs de manière à ce qu'ils soient à 20″ à 28″ sur le côté pour une portée confortable. Assurez-vous que les clips sont complètement fermés autour du corps du moteur. Vérifiez que les clips ne pincent aucun câble ou tuyau.
- Testez la configuration et ajustez : Tirez doucement sur chaque moteur pour confirmer qu'il est bien fixé. Faites pivoter le support pour vérifier qu'il se déplace librement. Ajustez l'angle ou la hauteur de la tige si nécessaire avant d'utiliser vos outils. Une vérification finale évite les accidents pendant le travail actif.
Informations sur le produit
-

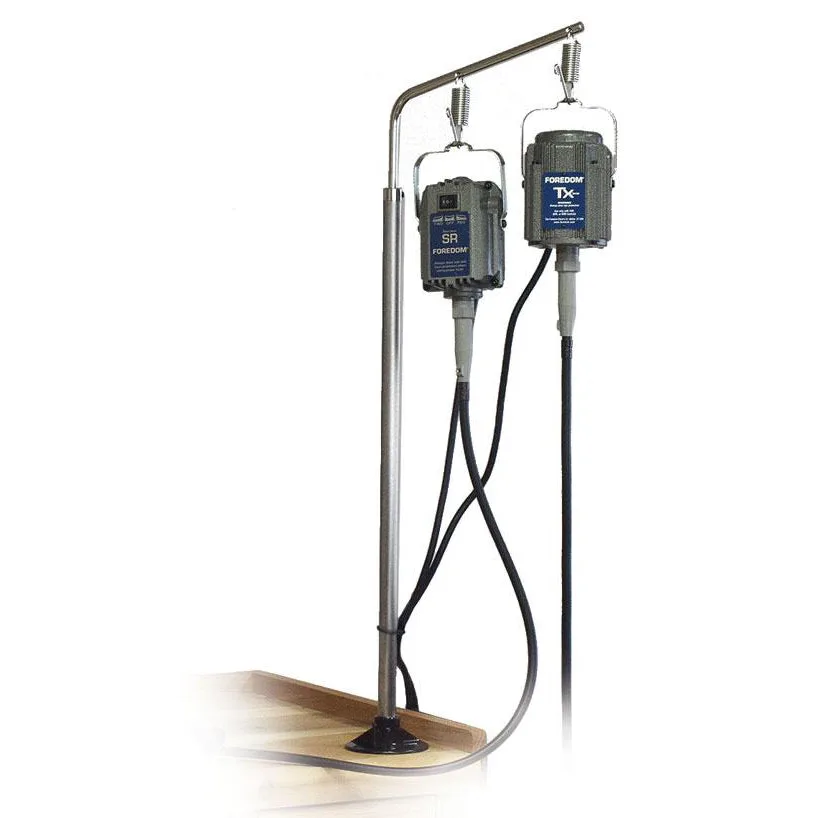

Support double moteur avec plaque de base pour moteur rotatif de Foredom: Le MAMH-13 comprend une tige verticale de 25-3/4″ de long x .875″ de diamètre et une tige d'extension inclinée avec deux clips de sécurité à ressort pour maintenir un ou deux moteurs. Les clips à ressort maintiennent les moteurs solidement en place tout en permettant des changements rapides entre différents outils rotatifs.
