Câbler une plaque Euro 2G pour prises téléphoniques

Réponse rapide

Câblez une plaque Euro 2G pour une prise téléphonique en clipsant un module téléphonique maître dans l’une des deux emplacements pour modules, puis en connectant la ligne téléphonique entrante aux bornes IDC du module à l’aide d’un outil d’insertion. Le deuxième emplacement peut accueillir un module supplémentaire ou un obturateur.

Pourquoi utiliser une plaque Euro 2G pour une prise téléphonique ?

Une plaque Euro 2G offre deux emplacements pour modules derrière une seule plaque frontale fine. Cela signifie que vous pouvez installer une prise téléphonique maîtresse tout en ayant de la place pour un deuxième module — comme un chargeur USB, un port de données RJ45 ou un obturateur — sans ajouter une deuxième plaque au mur. La plaque elle-même est de faible profil et disponible dans des finitions comme le laiton, pour s’harmoniser avec vos autres interrupteurs et quincaillerie.

Le module téléphonique maître se clipse directement dans le cadre de montage de la plaque. Aucun boîtier d’encastrement séparé n’est nécessaire pour le module, bien qu’un boîtier mural standard soit toujours requis pour la plaque. Cette approche modulaire permet une installation propre et vous permet de modifier la disposition ultérieurement sans percer de nouveaux trous.

Ce dont vous avez besoin avant de commencer

Vous aurez besoin d’une plaque Euro 2G (choisissez une finition qui correspond à votre pièce), d’un module de prise téléphonique maître, d’un outil d’insertion, d’un tournevis et d’un boîtier d’encastrement standard de 2 module. Le module téléphonique utilise des connecteurs IDC (déplacement d’isolant), donc aucun dénudage ni soudure n’est nécessaire — il suffit d’enfoncer les fils dans les fentes appropriées et de couper l’excédent.

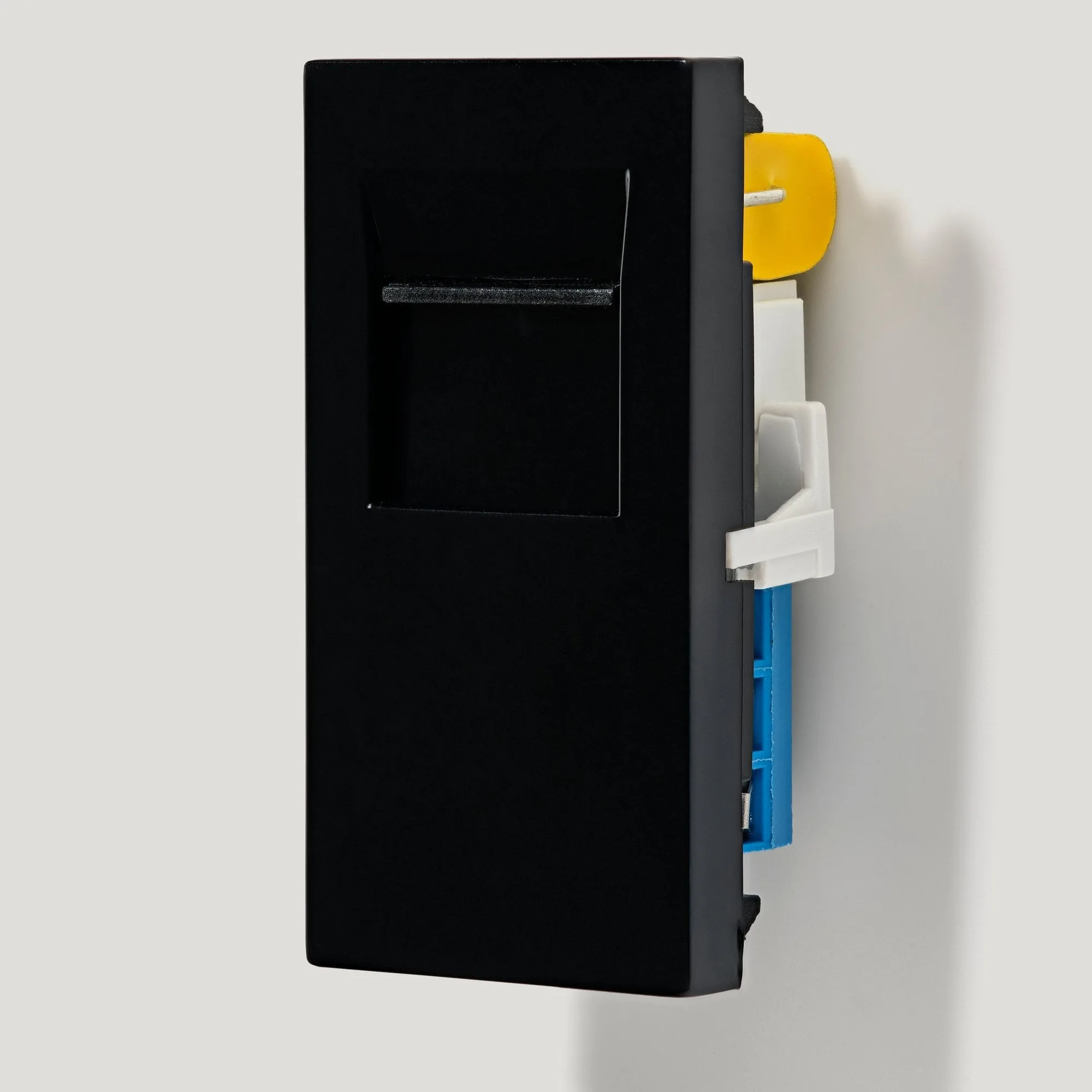

La prise téléphonique maîtresse Half 1G Terminal est un module noir qui se clipse dans toute plaque Euro. Elle gère la ligne téléphonique entrante et fournit un port RJ11/RJ12 standard pour votre combiné ou modem. En tant que prise maîtresse, elle intègre le circuit de filtrage nécessaire pour le haut débit, vous n’avez donc pas besoin de filtre séparé.

Instructions de câblage étape par étape

1. 1. Préparez le boîtier mural et le câble : Installez un boîtier d’encastrement standard de 2 module dans le mur et faites passer le câble téléphonique entrant (généralement un câble à 2 ou 4 conducteurs provenant du boîtier maître BT) dans le boîtier. Laissez environ 15 cm de mou pour faciliter la connexion. Erreur courante : Couper le câble trop court rend l’insertion des fils difficile. Laissez toujours une longueur supplémentaire.
2. 2. Montez le cadre de la plaque Euro : Vissez le cadre de montage de la plaque Euro 2G sur le boîtier d’encastrement à l’aide des vis fournies. Assurez-vous que le cadre est de niveau et que les trous de vis correspondent au boîtier. Point de contrôle : Le cadre doit être affleurant au mur. S’il bouge, ajustez les vis ou utilisez des entretoises pour éviter de fissurer la plaque.
3. 3. Clipsez le module téléphonique dans la plaque : Enclenchez la prise téléphonique maîtresse Half 1G Terminal dans l’un des emplacements pour modules de la plaque Euro. Elle doit s’enclencher fermement. Le deuxième emplacement reste vide pour l’instant. Erreur courante : Forcer le module dans la mauvaise orientation peut endommager les clips. Le module est détrompé — alignez les ergots avec l’emplacement avant d’appuyer.
4. 4. Connectez les fils téléphoniques au module : Utilisez un outil d’insertion pour enfoncer chaque fil dans la borne IDC correcte du module. Pour une ligne téléphonique standard au Royaume-Uni : connectez le fil bleu/blanc à la borne 2, le fil blanc/bleu à la borne 5, et laissez les autres bornes inutilisées. Coupez l’excédent de fil au ras après l’insertion. Point de contrôle : Vérifiez l’ordre du câblage — inverser les bornes 2 et 5 inversera la polarité de la ligne et peut empêcher le téléphone de sonner.
5. 5. Fixez la plaque et testez : Poussez doucement la plaque Euro sur le cadre de montage jusqu’à ce qu’elle s’enclenche. Branchez un téléphone ou un modem sur le port RJ11 du module et vérifiez la présence d’une tonalité. S’il n’y a pas de tonalité, revérifiez les connexions des fils et la polarité. Erreur courante : Oublier de bien enfoncer la plaque peut laisser un espace. Écoutez le clic sur les quatre coins.
