Risposta rapida

Sostituire gli O-ring degli iniettori di carburante significa depressurizzare il sistema di alimentazione, estrarre gli iniettori, abbinare la dimensione corretta dell'O-ring per la tua applicazione, lubrificare e posizionare le nuove guarnizioni, quindi pressurizzare e verificare l'assenza di perdite prima di guidare. Lavora a motore freddo, usa sempre guarnizioni nuove e non riutilizzare mai un O-ring che è stato esposto a carburante e calore.

Un odore di carburante, un minimo irregolare o una macchia umida attorno a un iniettore di solito indicano guarnizioni indurite o danneggiate. La sostituzione degli O-ring degli iniettori di carburante è una delle riparazioni più economiche nel lavoro di iniezione, ma fallisce altrettanto spesso a causa di una guarnizione sbagliata quanto di una cattiva installazione.

Questa guida illustra il lavoro nell'ordine corretto, con i punti di controllo che permettono di individuare gli errori più comuni. Si applica agli impianti a iniezione diretta e a iniezione nel condotto in cui gli iniettori sono accessibili, e punta a fare un lavoro fatto bene al primo tentativo invece di inseguire una perdita due volte.

Prima di iniziare: https://deatschwerksevz.com/products/6-02-1006-7a13ff8544cc267e065c3400-2678010https://deatschwerksevz.com/products/6-02-1007-b0ccfd66fb95c83cd8aca3e4-2678153Strumenti, parti e sicurezza

Servono attrezzi manuali di base, un attrezzo per scollegare la linea del carburante se la tua guida utilizza connettori rapidi, una chiave dinamometrica, panni puliti che non lasciano pelucchi e un contenitore per il carburante versato. Tieni a portata di mano guarnizioni nuove, clip degli iniettori e guarnizioni di aspirazione prima di aprire qualsiasi cosa. Se il tuo motore utilizza iniezione diretta, il lato ad alta pressione sostiene una pressione molto più elevata rispetto a un sistema a porto, quindi conferma prima la procedura di depressurizzazione corretta per il tuo veicolo.

Lavorare all'aperto o in un ambiente ben ventilato, senza superfici calde, scintille o fiamme libere nelle vicinanze. Il pericolo è rappresentato dal vapore di carburante, non solo dal carburante liquido. Tenere a portata di mano un estintore a polvere chimica e scollegare il cavo negativo della batteria prima di scollegare i connettori degli iniettori.

  • Solo a motore freddo: lasciare l'auto ferma finché il collettore di aspirazione e il rail del carburante non sono freddi al tatto.
  • Fotografa la guida, i connettori e le linee del vuoto prima dello smontaggio, così il rimontaggio non sarà un'incognita.
  • Non fumare e non usare stufe vicino all'area di lavoro.

Passaggio 1: depressurizzare l'impianto del carburante

Rilascia la pressione prima di allentare qualsiasi raccordo. Su molti motori puoi estrarre il fusibile o il relè della pompa del carburante e far girare il motore fino a quando non si ferma, poi aziona brevemente il motorino di avviamento per eliminare la pressione residua. Alcune rampe hanno un portello di servizio che puoi usare per sfiatare la pressione in uno straccio o in un contenitore. Se non sei sicuro di come si depressurizzi il tuo sistema, fermati e controlla le informazioni di servizio invece di indovinare.

Una volta rilasciata la pressione, scollegare la batteria e posizionare uno straccio sotto i raccordi della guida. Aspettatevi che fuoriesca un po' di carburante anche dopo la depressurizzazione, specialmente dalla guida e dalle tubazioni.

  • Errore comune: saltare la depressurizzazione e ricevere una sventagliata di carburante in faccia all'apertura del primo raccordo.
  • Punto di controllo: il motore non deve avviarsi dopo aver disattivato la pompa e scaricato la pressione.

Passaggio 2: Rimuovere gli iniettori

Scollegare i connettori degli iniettori ed etichettarli se il cablaggio non è codificato. Allentare uniformemente i bulloni del rail del carburante, quindi sollevare il rail verso l'alto. Se un iniettore rimane nell'aspirazione, non fare leva sul connettore o sull'ugello. Ruotare delicatamente e tirare dal corpo, oppure utilizzare un estrattore per iniettori adeguato.

Man mano che ogni iniettore viene estratto, annota l’ordine e lo stato delle guarnizioni. Un O-ring superiore strappato, una guarnizione inferiore gonfia o un cappuccio dello spillo incrinato ti dicono cosa ha ceduto. Se i fori sono sporchi, puliscili con un panno privo di lanugine prima di inserire le nuove guarnizioni.

  • Errore comune: fare leva sull'alloggiamento in plastica del connettore e romperlo.
  • Punto di controllo: ogni iniettore deve uscire senza forzare; se non lo fa, fermati e usa l’estrattore corretto.

Passaggio 3: Scegli la misura corretta dell'O-ring dell'iniettore

La dimensione dell'O-ring dell'iniettore non è universale. Diametro, spessore e materiale variano in base al corpo dell'iniettore e all'applicazione, e una guarnizione che sembra simile può perdere sotto pressione o tagliarsi durante l'installazione. Utilizza un kit di O-ring specifico per l'applicazione o un set di guarnizioni elencato per il numero di parte esatto del tuo iniettore. Se non puoi confermare la dimensione dalle informazioni dell'iniettore o del veicolo, misura la vecchia guarnizione con un calibro e confrontala con la specifica del kit.

Anche il materiale è importante. Il nitrile funziona per molte applicazioni con benzina, mentre le miscele di etanolo e le temperature più elevate richiedono spesso un composto più resistente. Se per una guarnizione che stai considerando non è elencata una specifica, trattalo come un limite e cerca un set che indichi chiaramente dimensione e materiale.

  • Errore comune: acquistare un assortimento generico e forzare l'O-ring più simile sull'iniettore.
  • Punto di controllo: la nuova guarnizione deve scorrere con una leggera resistenza e appoggiare piatta nella sua sede, senza rotolare o gonfiarsi.

Passaggio 4: Installare le nuove guarnizioni

Rimuovi le guarnizioni vecchie con un punteruolo, facendo attenzione a non graffiare il corpo dell'iniettore o la scanalatura. Puliscila, quindi lubrifica la nuova guarnizione con una piccola quantità di olio motore pulito o grasso al silicone approvato per il contatto con il carburante. Spingi la guarnizione in posizione a mano, ruotandola leggermente per farla assestare uniformemente. Non usare un cacciavite per forzarla.

Se i vostri iniettori utilizzano cappucci per lo spillo, distanziatori o cuscinetti inferiori, sostituiteli contemporaneamente. Questi piccoli componenti posizionano l'iniettore nell'alloggiamento e proteggono l'ugello; riutilizzare parti fragili può causare perdite anche con guarnizioni O-ring nuove.

  • Errore comune: installare l'O-ring a secco e strapparlo sulla guida o sul foro di aspirazione.
  • Punto di controllo: passa un dito attorno a ciascuna guarnizione per verificare che sia completamente inserita e non danneggiata.

Passaggio 5: Rimontare e serrare a coppia

Lubrificare leggermente l'alesaggio di aspirazione e le boccole del rail, quindi posizionare gli iniettori nel rail o nella testata come richiesto dal progetto. Abbassare il rail in linea retta in modo che gli iniettori entrino perpendicolarmente. Installare i bulloni del rail prima a mano, poi serrarli a fasi secondo le specifiche del motore. Una coppia di serraggio non uniforme è una causa comune di un rail inclinato e con perdite.

Ricollegare i connettori degli iniettori, le linee del vuoto e i raccordi della linea del carburante. Verificare attentamente che ogni connettore scatti in posizione e che ogni linea sia completamente inserita prima di ripristinare l'alimentazione.

  • Errore comune: stringere completamente un bullone del binario prima degli altri, causando l'inclinazione del binario.
  • Punto di controllo: la guida deve appoggiare in piano senza spazi vuoti su nessun iniettore.

Passaggio 6: Pressurizzare e verificare la tenuta

Ricollega la batteria e ripristina il fusibile o il relè della pompa del carburante. Gira la chiave in posizione di accensione senza avviare il motore, lascia che la pompa si adeschi e controlla visivamente e con l’olfatto eventuali perdite su ogni iniettore, raccordo e sul rail stesso. Gira la chiave più volte per creare la pressione massima, poi controlla di nuovo con un panno asciutto o un tovagliolo di carta intorno a ciascun iniettore.

Se vedi perdite, non ignorarle. Depressurizza e ricontrolla la sede della guarnizione e la coppia di serraggio. Una riparazione di perdita dell'iniettore di carburante che salta questo passaggio di solito si trasforma in un lavoro ripetuto e in un rischio d'incendio. Una volta che il sistema mantiene la pressione senza odore o stillicidio, avvia il motore e lascialo al minimo mentre osservi eventuali gocciolamenti.

  • Errore comune: avviare subito il motore e presumere che un giunto dall'aspetto asciutto sia sigillato.
  • Checkpoint: due cicli chiave e un breve riposo senza odore di carburante significano che il lavoro è fatto.

Lista di controllo per la sostituzione dell'O-ring dell'iniettore

  1. Depressurizzare e scollegare: Disattivare la pompa del carburante, scaricare la pressione residua, scollegare la batteria e posizionare degli stracci sotto il rail. Nessuna pressione durante le prove prima di aprire qualsiasi cosa.
  2. Estrarre gli iniettori senza forzare: Rimuovere la guida in modo uniforme e tirare ciascun iniettore dal corpo; utilizzare un estrattore adatto in caso di resistenza. Connettori rotti e ugelli graffiati sono il risultato di forzature.
  3. Abbina la guarnizione all'iniettore: Utilizza un kit specifico per l'applicazione o misura la vecchia guarnizione e conferma dimensioni e materiale prima dell'acquisto. Un O-ring che sembra simile non è necessariamente quello giusto.
  4. Lubrificare e installare le nuove guarnizioni: Pulisci la scanalatura, lubrificala con grasso resistente al carburante e posiziona ogni guarnizione a mano. Le guarnizioni asciutte si strappano durante l'installazione.
  5. Rimontare con coppia uniforme: Posiziona gli iniettori in squadra, serra a mano i bulloni del rail, quindi stringi a fasi secondo le specifiche. Una guida storta perde, non importa quanto siano buone le guarnizioni.
  6. Prova di pressione prima di guidare: Gira la chiave, controlla ogni giunto per perdite o odori, poi lascia al minimo e ricontrolla. Due cicli puliti senza odore di carburante significano che la perdita è stata riparata.

Parti che supportano questo lavoro

  • 1993-2005 Filtro carburante Subaru Impreza: Elemento filtrante del modulo pompa carburante, in acciaio inossidabile, 10 micron, per Subaru Impreza 1993-2005. Se ti trovi già nell'area del serbatoio o del modulo carburante per cercare un odore di benzina, sostituire l'elemento filtrante intasato allo stesso tempo ti evita un secondo smontaggio.

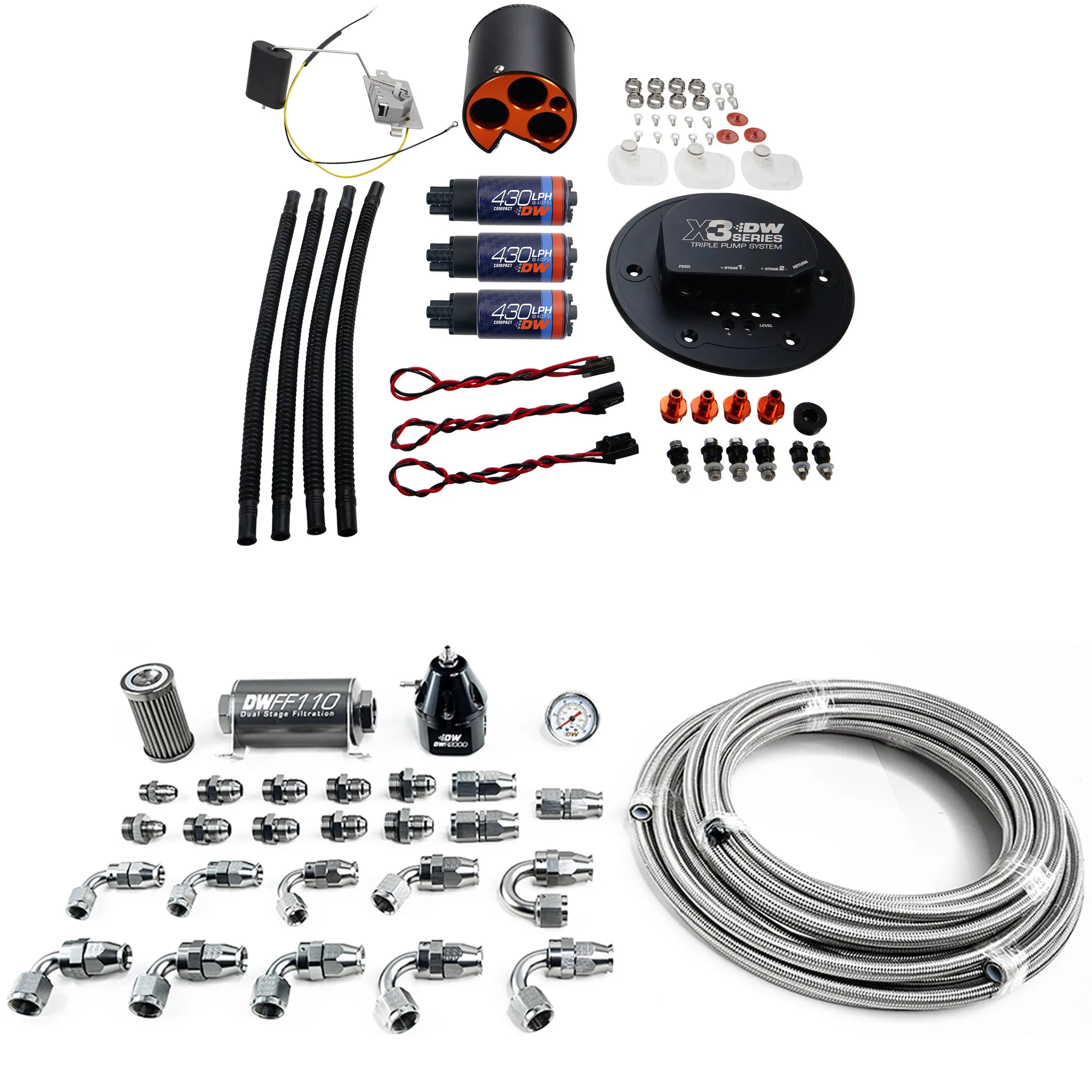

  • 1998-04 Ford Mustang X3 Modulo + Pompe + Kit idraulico: Modulo Ford Mustang X3 con Kit Idraulico DW430c + PTFE. Per i proprietari di Mustang che effettuano un rinnovo completo del sistema di alimentazione, questo kit integra modulo, pompe e tubazioni, risultando più affidabile rispetto alla miscelazione di componenti vecchi e nuovi.

La sostituzione dell'O-ring dell'iniettore premia più la pazienza che la velocità. Scarica la pressione, abbina la guarnizione all'iniettore, lubrificala prima di montarla e fai una prova di pressione prima di guidare. Segui questi quattro passaggi e risolverai la perdita una volta per tutte.
