Come montare e regolare un pomello cambio regolabile a 4 vie

Risposta rapida

Imposta prima la corsa del cambio, poi la spaziatura delle guide, quindi l'altezza della manopola e infine la posizione laterale. Apporta una modifica alla volta e prova ogni marcia prima di passare alla regolazione successiva. Questo ordine mantiene il collegamento in uno stato noto, così puoi sentire esattamente cosa fa ogni modifica invece di inseguire una vaga sensazione di "migliore".

Un selettore regolabile su 4 direzioni offre quattro controlli indipendenti: corsa delle marce, spaziatura delle porte, altezza della manopola e posizione laterale della manopola. Questa gamma è esattamente il motivo per cui il processo di configurazione è importante. Se modifichi corsa e spaziatura contemporaneamente, non puoi capire quale regolazione abbia migliorato o peggiorato la sensazione del cambio.

Questa guida illustra l'ordine che funziona, con un punto di controllo dopo ogni passaggio. Si applica a unità a 4 vie come la ACUITY Leva cambio sportiva regolabile a 4 vie per Civic 11a generazione e Integra 5a generazione (LHD) e la versione RHD per la Civic di 11a generazione. La stessa sequenza funziona su qualsiasi leva del cambio con queste quattro regolazioni.

Leva cambio sportiva regolabile a 4 vie per Civic 11a generazione e Integra 5a generazione (LHD)

Prima di iniziare: preparazione e sicurezza

Lavora su una superficie piana con il freno di stazionamento inserito e il cambio in folle. Dovrai azionare il selettore in tutte le marce, quindi il motore deve essere spento e le chiavi rimosse dal quadro. Concediti spazio sufficiente per raggiungere sotto la console o l'area del coprigomma senza sforzarti.

Tieni a portata di mano gli strumenti giusti: le chiavi esagonali o le chiavi utilizzate dal tuo selettore, un panno pulito e una luce. Se il tuo selettore utilizza giunti lubrificati, non spruzzarli con solvente o sgrassatore. Vuoi che il lubrificante esistente rimanga al suo posto. Leggi le istruzioni del tuo selettore una volta prima di toccare qualsiasi cosa, perché i punti di regolazione variano tra i modelli.

• Punto di controllo: a motore spento, assicurati di poter selezionare ogni marcia e tornare in folle senza intoppi prima di apportare qualsiasi modifica.

Passaggio 1: regolare la corsa del cambio

La corsa del cambio è la distanza che la manopola percorre in avanti e indietro quando si cambia marcia. È la regolazione che la maggior parte delle persone nota per prima, quindi inizia da qui. Allenta la regolazione della corsa, sposta il leveraggio nella posizione di partenza e stringilo quanto basta per tenerlo. Sulle unità ACUITY 4 vie, la corsa può essere impostata tra 50% più corta e 20% più lunga rispetto al modello originale, quindi hai spazio su entrambi i lati del valore originale.

Inizia a metà della gamma invece che dall'impostazione più corta. Una corsa molto corta è fantastica in un parcheggio, ma può rendere vago l'innesto delle marce 2 e 4 nel traffico. Percorri o aziona le marce, poi regola con piccoli incrementi finché la corsa non risulta decisa senza essere rigida.

• Errore comune: impostare prima il lancio sulla posizione più corta possibile. È più difficile uscire da un'impostazione estrema che lavorare per raggiungerla.

Passaggio 2: regolare la distanza del cancello

La distanza tra le porte è la distanza laterale tra le porte degli ingranaggi ed è separata dalla corsa. Sui selettori ACUITY 4 vie, la distanza tra le porte può essere impostata tra 35% più stretta e 50% più larga rispetto al modello originale. Una distanza più stretta rende le porte più compatte e precise; una distanza più larga facilita l'individuazione della porta in cui ci si trova, ma richiede un movimento laterale maggiore.

Regola la spaziatura dei cancelli solo dopo aver bloccato il tiro, perché cambiare il tiro può alterare la sensazione dei cancelli. Prova le gamme 1-2, 3-4 e 5-6 (o 5-R) e verifica che ogni cancello sia facile da trovare senza guardare in basso. Se devi cercare un cancello, allarga leggermente la spaziatura.

• Punto di controllo: a motore spento, passa attraverso tutte le marce e verifica di riuscire a trovare ogni posizione solo al tatto.

Passaggio 3: regolare l'altezza della leva del cambio

L'altezza della manopola modifica sia la portata che la leva del cambio. Sulle unità ACUITY a 4 vie, l'altezza della manopola è regolabile entro un intervallo di 75 mm (2.95 pollici). Alzare la manopola accorcia la distanza percorsa dalla mano e può rendere la cambiata più rapida; abbassarla può risultare più naturale se hai braccia più corte o una posizione di seduta bassa.

Imposta l'altezza in base a dove la tua mano poggia naturalmente sul volante e a quanto vuoi allungarti per raggiungere la manopola. Non impostare l'altezza solo per l'estetica. Una manopola troppo alta può costringerti a sollevare la spalla dal sedile, compromettendo la precisione nelle cambiate rapide.

• Errore comune: regolare l'altezza con la console o il bagagliaio installato e poi scoprire che il bagagliaio non si adatta. Verifica la vestibilità prima del serraggio finale.

Passaggio 4: regolare la posizione della manopola laterale

La posizione laterale sposta la manopola a sinistra o a destra per adattarsi alla tua posizione di guida e al tuo stile. Questa è la regolazione che la maggior parte delle persone salta, ed è spesso quella che rende il cambio su misura. Sposta la manopola verso di te se il tuo braccio cade naturalmente da un lato, o centrala se condividi l'auto.

Rendi questa la tua ultima regolazione, perché è quella che meno influenzerà la sensazione delle altre tre. Una volta impostata, stringi tutto secondo le specifiche, reinstalla la console o il bagagliaio e fai un breve giro di prova. Presta attenzione alla 2 e alla 3 marcia, che di solito sono le cambiate più impegnative.

• Punto di controllo: dopo il serraggio, ricontrolla tutte e quattro le regolazioni. Una vite di blocco allentata può far sì che un'impostazione si sposti dopo alcuni giri.

Regolazione fine dopo il primo viaggio

Il primo test su strada ti dirà più di qualsiasi prova in un parcheggio. Se la centratura risulta debole o il cambio non torna pulitamente in folle, controlla la molla di centraggio e gli eventuali componenti imbottiti della molla prima di modificare di nuovo la corsa o la spaziatura delle griglie. I gruppi a 4 vie di ACUITY utilizzano un aumento del 50% di forza della molla rispetto al modello originale, con gambe della molla imbottite per mantenere una centratura decisa e silenziosa.

Se il cambio risulta duro o rumoroso, interrompi la regolazione e controlla prima giunti e boccole. La regolazione non può riparare un giunto usurato o secco. Una volta che il meccanismo è in buono stato, torna al passaggio 1 e ripeti la sequenza con piccoli incrementi.

• Errore comune: inseguire un rumore o una ruvidità con regolazioni quando la vera causa è una boccola o un giunto usurato.

Sequenza di regolazione a colpo d'occhio

1. 1. Regolazione della corsa del cambio: Allentare la regolazione del tiro, iniziare vicino al centro dell'intervallo e stringere solo quanto basta per tenere. Passare attraverso ogni marcia prima del serraggio finale. Checkpoint: il lancio deve sembrare intenzionale, non rigido o vago.
2. 2. Regola la distanza della griglia: Imposta la distanza laterale tra i cancelli dopo aver bloccato il lancio. Una distanza più stretta dà una sensazione più compatta; una più larga è più facile da leggere al tatto. Checkpoint: puoi trovare ogni cancello senza guardare in basso.
3. 3. Imposta l'altezza del pomello del cambio: Muovi la manopola entro il suo range di altezza per adattarla alla tua portata e posizione di seduta. Prova il vano o la console prima del serraggio finale. Errore comune: impostare l'altezza senza controllare lo spazio libero della ruota.
4. 4. Regolare la posizione della manopola laterale: Ruota la manopola a sinistra o a destra per adattarla alla posizione naturale del tuo braccio. Questa è l'ultima regolazione perché influisce meno sulla sensazione. Punto di controllo: ricontrollare tutte e quattro le impostazioni dopo il serraggio.
5. 5. Guida e metti a punto: Fai un breve tragitto e concentrati sulle marce 2 e 3. Se il centraggio o il rumore non sono corretti, controlla molle e giunti prima di modificare la corsa della leva o la distanza della forcella. La regolazione non può riparare una boccola usurata o un giunto secco.

Dati prodotto fondamentali per la configurazione

• Leva del cambio sportiva regolabile su 4 direzioni per la Civic di 11a generazione e la Integra di 5a generazione (guida a sinistra): La corsa del cambio può essere regolata tra 50% più corta e 20% più lunga rispetto al modello originale, e la distanza tra le porte può essere regolata tra 35% più stretta e 50% più larga rispetto all'originale. L'altezza del pomello del cambio è regolabile in un intervallo di 75 mm (2.95 pollici), e la posizione del pomello può essere regolata lateralmente in base alle preferenze del conducente. L'ampia gamma di regolazione sia per la corsa che per la distanza tra le porte significa che puoi impostare il cambio ben oltre l'originale in entrambe le direzioni, quindi inizia vicino al centro e regola a piccoli passi.
• Leva del cambio performance regolabile su 4 vie per la Civic di 11a generazione con guida a destra: Il centraggio è deciso, scattante e silenzioso, grazie a un aumento del 50% nella forza della molla rispetto al modello standard e alle gambe della molla imbottite. Se il centraggio sembra debole dopo le regolazioni, la molla e le gambe imbottite sono le parti da controllare prima di cambiare la corsa o distanza della porta.

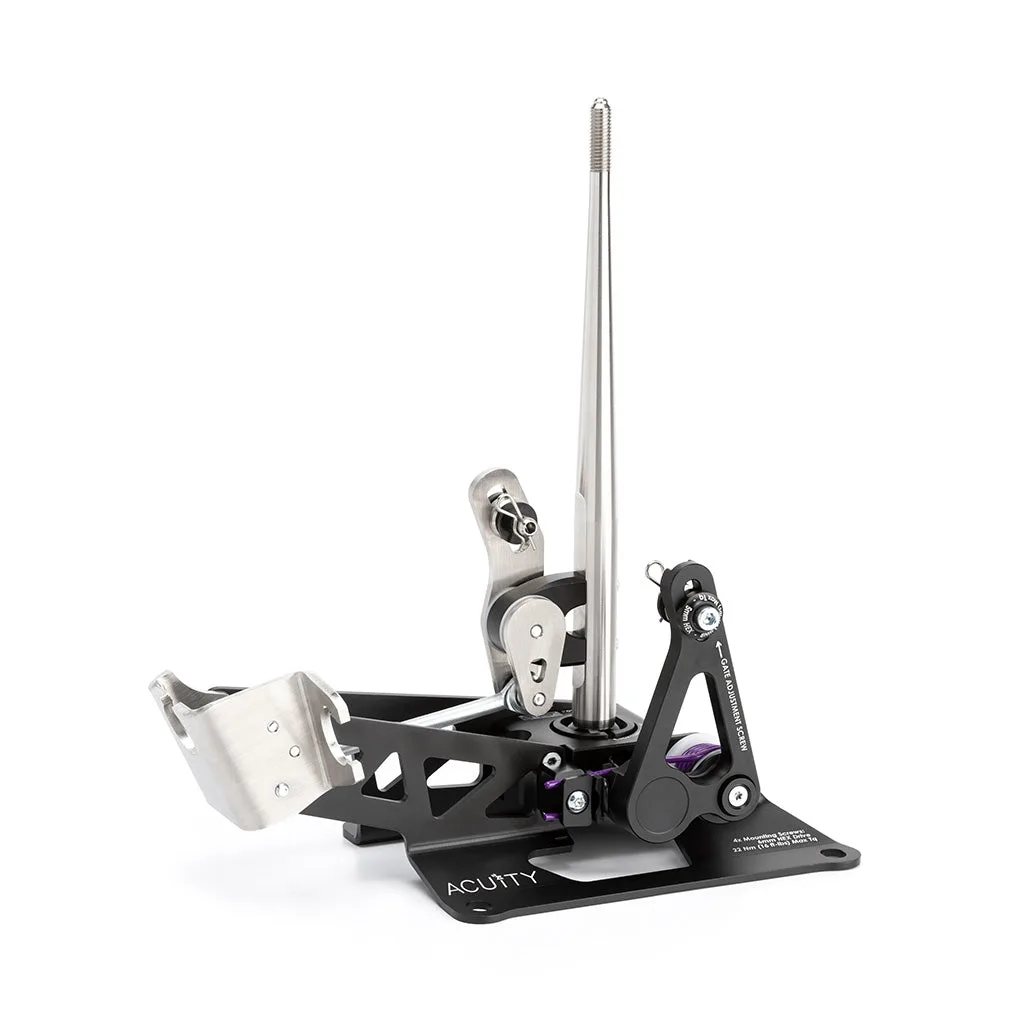

• Leva del cambio regolabile a 2 vie per RSX, K-Swaps e altro: La corsa del cambio regolabile può essere impostata tra il 40% e il 50% più corta rispetto al modello originale, e la distanza tra le guide regolabile può essere impostata tra il 18% e il 36% più stretta rispetto all'originale. Sulle unità a 2 rapporti, gli intervalli di corsa e distanza tra le guide sono più stretti rispetto alle unità a 4 rapporti, quindi si applica lo stesso ordine di passaggi ma con meno margine per superare la sensazione desiderata.

Imposta prima la gettata, poi la distanza tra le guide, quindi l'altezza e infine la posizione laterale, e prova ogni modifica prima di passare alla successiva. Questo ordine trasforma quattro regolazioni in un processo prevedibile invece che in un gioco di tentativi, e funziona sia per un'unità a 4 vie sia per un selettore a 2 vie più semplice.
