Risposta rapida

Collega un manometro della pressione del carburante alla porta di test o alla valvola di servizio, quindi confronta le letture a chiave inserita, al minimo e accelerate con le specifiche di fabbrica. Una lettura bassa indica una pompa debole, un filtro intasato o un regolatore che perde; una lettura alta indica un regolatore bloccato o una linea di ritorno ostruita. Scarica sempre la pressione e verifica l'assenza di perdite prima di avviare il motore.

La pressione del carburante indica se pompa, regolatore e filtro stanno svolgendo correttamente il loro lavoro. Un manometro trasforma un vago problema di guidabilità in un numero misurabile su cui puoi intervenire.

Questa guida illustra la procedura sicura per il test della pressione del carburante, il significato delle letture e quali componenti controllare quando i valori sono anomali.

Prima di collegare qualsiasi cosa

Parcheggiare su una superficie piana, lasciare raffreddare il motore e individuare la porta di prova o la valvola di servizio sul rail del carburante. La maggior parte dei sistemi EFI ha una porta di tipo Schrader; alcuni sistemi senza ritorno necessitano di un raccordo a T. Verificare che il manometro e l'adattatore siano omologati per benzina e per l'intervallo di pressione previsto, solitamente da 30 a 70 psi per l'iniezione indiretta e superiore per l'iniezione diretta.

Rilasciare la pressione del carburante prima di aprire l'impianto. Avvolgere un panno attorno al raccordo, indossare una protezione per gli occhi e tenere un estintore a portata di mano. Non fumare né lavorare vicino a scintille. Se il veicolo è dotato di fusibile o relè della pompa carburante, rimuoverlo e far girare brevemente il motore è un metodo comune per scaricare la pressione in sicurezza.

  • Controllare lo zero del manometro prima di ogni test; un ago piegato o un movimento appiccicoso significa sostituirlo.
  • Tieni pronto uno straccio e un piccolo contenitore per raccogliere la piccola quantità di carburante che fuoriuscirà.

Collegare il manometro ed eseguire il test di accensione con la chiave

Avvitare il manometro a mano sul portello di prova, quindi serrarlo con una chiave solo se il raccordo ha un esagono. Girare la chiave in posizione di marcia senza avviare il motore e osservare l'ago. La pompa dovrebbe adescare per uno o due secondi e il manometro dovrebbe saltare al valore specificato, quindi mantenersi. Se scende immediatamente, la valvola di non ritorno della pompa o un iniettore che perde sono sospetti.

Girare la chiave due o tre volte e annotare la lettura più alta. Confrontarla con la specifica di fabbrica del motore. Una lettura inferiore di 5 psi o più rispetto alla specifica è un problema reale, non un errore del manometro.

  • Errore comune: serrare eccessivamente il raccordo del manometro e rompere il nucleo della valvola Schrader.
  • Se il manometro indica zero, verifica che la porta abbia effettivamente un nucleo della valvola e che il manometro sia completamente inserito.

Avviare il motore e controllare la pressione al minimo e in accelerazione

Avviare il motore e lasciarlo al minimo. Con il tubo del vuoto collegato al regolatore, la pressione dovrebbe essere inferiore al valore di accensione su un sistema a ritorno. Scollegare il tubo del vuoto e la pressione dovrebbe salire fino all'impostazione di base. Nessuna variazione significa che il regolatore non risponde o che il tubo del vuoto perde.

Apri l'acceleratore e osserva l'ago. La pressione deve salire gradualmente con il carico senza oscillare. Un ago che sfarfalla violentemente può indicare una pompa difettosa, un filtro intasato o aria nella linea del manometro. Fai salire il motore lentamente invece di aprire bruscamente l'acceleratore per ottenere una lettura più pulita.

  • Punto di controllo: la pressione deve rimanere stabile per almeno un minuto al minimo.
  • Se la pressione cala mentre il motore si riscalda, sospetta una pompa debole o un filtro intasato.

Interpretare le letture

Una pressione bassa all'accensione e al minimo di solito indica una pompa debole, un filtro ostruito o un regolatore che perde. Una pressione alta di solito indica un regolatore bloccato o una linea di ritorno ostruita. Una pressione che cala rapidamente dopo lo spegnimento indica una perdita nella valvola di non ritorno, nell'iniettore o nel diaframma del regolatore.

Annota ogni valore: accensione, minimo con vuoto, minimo senza vuoto e pressione dopo 10 minuti. Questa registrazione rende molto più semplice scegliere il ricambio giusto invece di tirare a indovinare.

  • Una singola lettura bassa non è sufficiente; conferma con un secondo test prima di acquistare i ricambi.
  • Se la pressione è corretta ma il motore funziona ancora male, passa all'accensione o alla misurazione dell'aria.

Quando l'indicatore punta a un componente

Se la pompa non riesce a mantenere la pressione, sostituire prima il filtro e ripetere il test. Se la pressione è ancora bassa, la pompa è probabilmente la causa. Se la pressione è alta e non scende quando si scollega la linea del vuoto, il regolatore è probabilmente la causa. Nei sistemi senza ritorno, il regolatore si trova spesso all'interno del serbatoio e potrebbe richiedere un gruppo modulo.

Usa l’indicatore come strumento decisionale, non come diagnosi a sé stante. Abbinalo a un’ispezione del filtro del carburante e a un controllo visivo del regolatore e delle linee. Questa combinazione evita di sostituire una pompa funzionante a causa di un filtro intasato.

  • Sostituire il filtro del carburante prima di condannare la pompa in caso di reclamo per bassa pressione.
  • In caso di reclamo per alta pressione, controllare che la linea di ritorno non presenti pieghe prima di sostituire il regolatore.

Passaggi del test di pressione del carburante a colpo d'occhio

  1. Rilasciare la pressione e collegare il manometro: Togli il fusibile della pompa del carburante, fai girare il motore brevemente, quindi avvita il manometro a mano sul portello di prova. Punto di controllo: non deve fuoriuscire carburante quando allenti il raccordo. Una connessione a secco significa che la pressione viene scaricata in sicurezza.
  2. Test di accensione: Gira la chiave in posizione di accensione senza avviare. Annota la pressione massima e se si mantiene. Punto di controllo: confronta con la specifica di fabbrica, non con una supposizione. Un calo di pressione immediato indica una valvola di non ritorno o un iniettore che perde.
  3. Test al minimo con e senza vuoto: Avviare il motore e annotare la pressione al minimo, quindi scollegare la linea del vuoto del regolatore e annotare la variazione. Punto di controllo: la pressione deve aumentare quando il vuoto viene rimosso su un sistema a ritorno. Nessun cambiamento significa che l'ente regolatore non sta rispondendo.
  4. Test di tenuta del regime: Apri lentamente l'acceleratore e osserva un aumento di pressione regolare senza sfarfallio. Punto di controllo: un ago che rimbalza indica una pompa debole o un filtro intasato. La pressione costante sotto regime esclude una restrizione di alimentazione.
  5. Test di tenuta a motore spento: Spegnere il motore e osservare l'indicatore per 10 minuti. Punto di controllo: un calo rapido indica una perdita nella valvola di ritegno della pompa, nell'iniettore o nel regolatore. Un calo lento è normale; un calo rapido no.
  6. Registra e decidi: Annota tutte e quattro le letture e confrontale con le specifiche. Punto di controllo: sostituisci prima il filtro in caso di bassa pressione e controlla prima la linea di ritorno in caso di alta pressione. I dati impediscono di sostituire parti in buono stato.

Componenti che supportano un test di pressione del carburante

  • -6AN, 10 micron, 70 mm Kit filtro carburante in linea: Kit elemento filtro carburante in linea e alloggiamento, acciaio inossidabile 10 micron, -6AN, 70 mm. Universale. Un elemento in acciaio inossidabile da 10 micron cattura le particelle fini che possono ostruire gli iniettori; sostituire il filtro prima di ripetere il test di pressione è un modo economico per escludere un'ostruzione.
  • 50 ft, 8AN Tubo in PTFE a doppia treccia: 8AN Tubo flessibile in PTFE a doppia treccia in acciaio inossidabile, 50 piedi. Il tubo in PTFE è compatibile con etanolo e carburanti aggressivi, quindi è una scelta durevole quando si sostituisce una linea di fabbrica degradata che influisce sulla pressione.

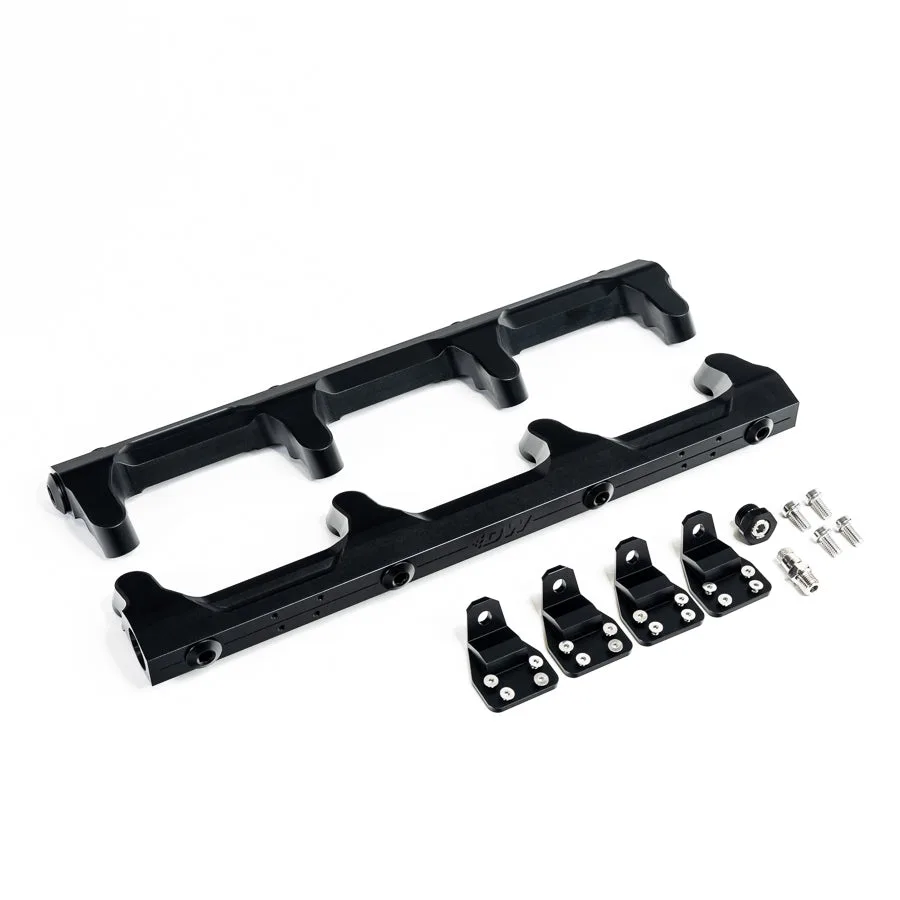

  • Rails carburante Chevrolet LSA/LS9: Rail carburante Chevrolet LSA e LS9 per 2012-15 Camaro ZL1, 2009-15 CTS-V, 2009-13 Corvette ZR1. Se il test di pressione mostra una perdita dal rail o una porta di test danneggiata, un rail di ricambio diretto ripristina un punto di test affidabile su questi motori.

Un manometro della pressione del carburante è uno degli strumenti diagnostici più economici https://deatschwerksevz.com/products/6-02-1006-7a13ff8544cc267e065c3400-2678010Utensili puoi possedere. Collegalo in sicurezza, esegui i quattro test di base e annota i numeri. Quel registro ti dice se la pompa, il filtro o il regolatore è il vero problema prima di spendere soldi per i ricambi.
