Risposta rapida
Collega ogni tweeter in parallelo al suo altoparlante corrispondente, ma metti un condensatore non polarizzato in serie sul filo positivo del tweeter oppure usa un crossover adeguato in modo che solo le alte frequenze lo raggiungano. Mantieni positivo con positivo e negativo con negativo, e adatta il valore del condensatore all'impedenza del tweeter. È questo passaggio che impedisce ai bassi potenti di rovinare il tweeter.
Cosa ti serve prima di tagliare qualsiasi filo
Procurati i tweeter, una coppia di condensatori non polarizzati o un crossover a due vie, cavo per altoparlanti, connettori a crimpare o saldatura e guaina termorestringente, un multimetro e utensili manuali di base. Verifica l'impedenza nominale e la potenza del tweeter dall'etichetta o dal manuale; se il produttore non pubblica un'impedenza o un punto di crossover consigliato, consideralo un vero limite e scegli un crossover con impostazione passa-alto invece di indovinare un valore di condensatore. Un multimetro ti aiuta a verificare quale terminale è positivo e a controllare la continuità prima di collegare qualsiasi cosa a un amplificatore.
Dove va il condensatore o il crossover nel circuito
Il condensatore è un filtro passa-alto: blocca le basse frequenze che altrimenti costringerebbero il tweeter a muoversi più di quanto possa fare in sicurezza. Mettilo in serie sul ramo positivo, tra l'amplificatore o il cavo dell'altoparlante e il terminale positivo del tweeter. Se usi un crossover a due vie, l'amplificatore alimenta l'ingresso del crossover, e l'uscita passa-alto del crossover va al tweeter mentre l'uscita passa-basso va al woofer. Non collegare mai un tweeter direttamente a un segnale a gamma completa sperando che la manopola del volume lo protegga; la distorsione e il contenuto di bassi, non solo il volume, sono ciò che danneggia i tweeter.
Scegliere un valore di condensatore per il cablaggio del condensatore del tweeter
Il valore del condensatore dipende dall'impedenza del tweeter e dalla frequenza di crossover desiderata. Un condensatore lascia passare più facilmente le alte frequenze, quindi una capacità minore alza il punto di crossover. Usa un calcolatore di crossover o la tabella dei condensatori fornita con il tweeter per scegliere il valore per la tua impedenza e la frequenza target, poi usa un condensatore non polarizzato con una tensione nominale almeno pari a quella che il tuo amplificatore può produrre. Se non riesci a trovare l'impedenza o una tabella affidabile, usa un vero crossover a due vie invece di un condensatore indovinato.
Controllare polarità e collegamenti prima dell'accensione
Segna ogni filo prima di crimpare o saldare: positivo con positivo, negativo con negativo, dall'amplificatore all'altoparlante e dall'altoparlante al tweeter. Un tweeter collegato con polarità invertita rispetto al suo woofer può annullare frequenze intorno al punto di crossover e far sembrare il sistema vuoto, anche se nulla è danneggiato. Dopo il collegamento, usa un multimetro per confermare la continuità e verificare che nessun filo vagante colleghi i terminali positivo e negativo. Fai un test di trazione finale su ogni connettore, poi imposta il guadagno dell'amplificatore basso e alzalo gradualmente ascoltando ronzii, crepitii o durezze.
Procedura passo passo per il cablaggio del tweeter
- Passo 1: Conferma impedenza e potenza del tweeter: Controlla l'etichetta o il manuale del tweeter per l'impedenza nominale e la potenza gestibile. Se manca una delle due, non indovinare un valore di condensatore; usa invece un crossover a due vie con uscita passa-alto. Nessuna impedenza indicata significa nessun valore di condensatore calcolato.
- Passo 2: Scegli un condensatore o un crossover per il compito passa-alto: Scegli un valore di condensatore non polarizzato per la tua impedenza e la frequenza di crossover target, oppure usa un crossover a due vie. Il condensatore va in serie sul filo positivo del tweeter. In serie sul ramo positivo, mai tra i terminali.
- Passo 3: Collega il tweeter in parallelo all'altoparlante: Collega l'amplificatore o la sorgente all'altoparlante come al solito, poi porta il filo positivo del tweeter attraverso il condensatore allo stesso punto positivo e il filo negativo del tweeter allo stesso punto negativo. Il parallelo mantiene l'impedenza prevedibile; la serie cambierebbe il carico.
- Passo 4: Mantieni la polarità coerente a ogni collegamento: Segna e collega positivo con positivo e negativo con negativo, dall'amplificatore all'altoparlante e dall'altoparlante al tweeter. Un tweeter invertito può annullare frequenze intorno al punto di crossover. Controlla la polarità due volte prima di crimpare o saldare.
- Passo 5: Ispeziona, testa e alza il guadagno lentamente: Usa un multimetro per confermare la continuità e verificare che non ci siano fili vaganti che collegano i terminali. Fai un test di trazione su ogni connettore, imposta il guadagno dell'amplificatore basso, poi alzalo gradualmente ascoltando ronzii o durezze. Se senti distorsione a basso volume, fermati e ricontrolla il crossover e la polarità.
Caratteristiche prodotto importanti per il cablaggio del tweeter
- CH5730B: Il CH5730B è un altoparlante a gamma completa a 3 vie da 5 x 7 pollici con tweeter da 1 pollici e 0.5 pollici, cono in polipropilene iniettato con sospensione in gomma, cestello in acciaio stampato, profondità di montaggio di 2.0625 pollici e foro di montaggio di 4.88 pollici. Poiché i tweeter sono già integrati in questo altoparlante a 3 vie, non devi aggiungere un tweeter esterno o un condensatore. Se aggiungi comunque un tweeter separato accanto, hai ancora bisogno di un crossover o di un condensatore su quel nuovo tweeter in modo che non riceva il segnale a gamma completa.

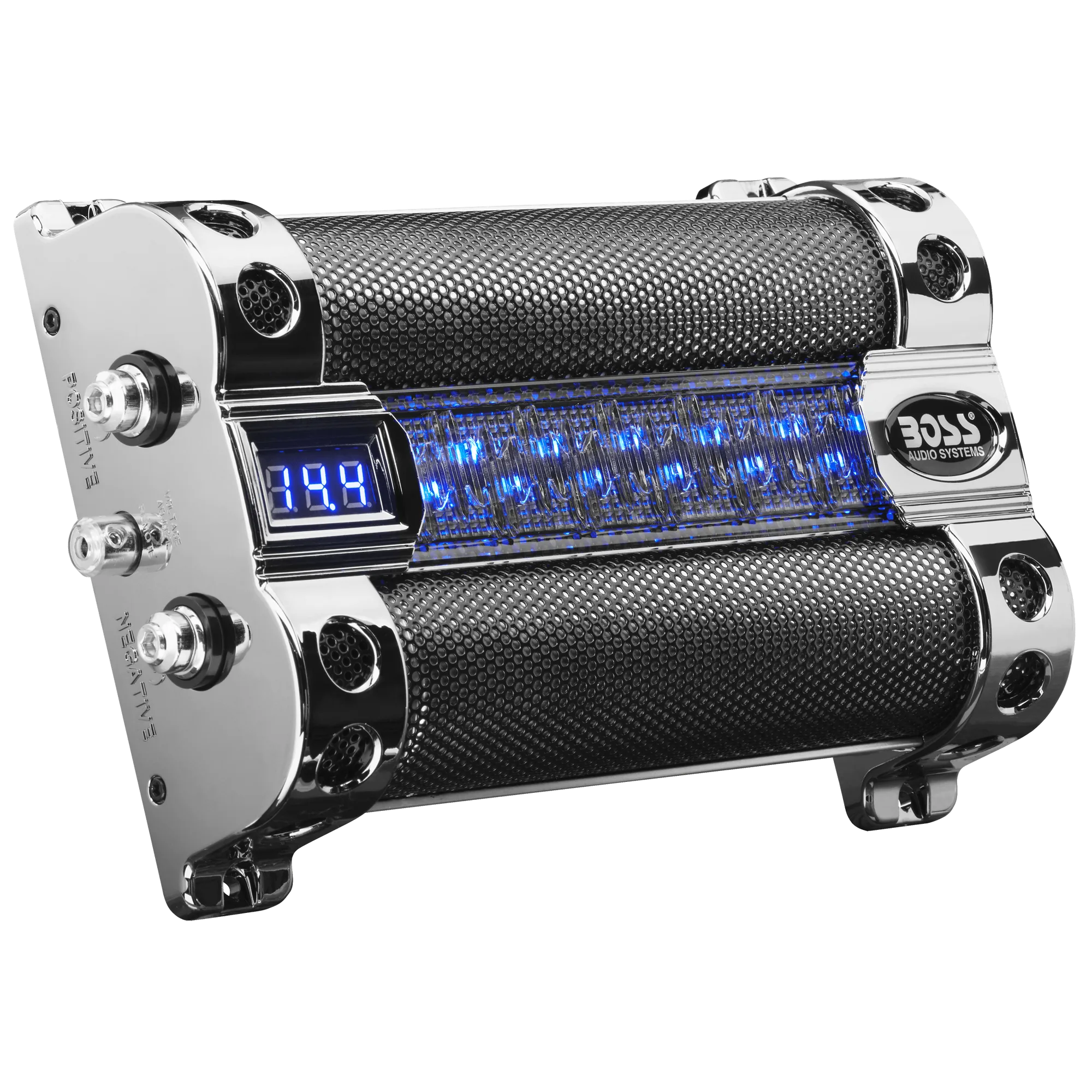

- CAP8: Il CAP8 è un condensatore da 8 Farad con ESR bassa sotto 0.004 ohm, un voltmetro a LED blu a 3 cifre, avvisi sonori di polarità inversa, sovratensione e batteria scarica, nominale a 12 VDC con un massimo di 16 VDC. È un condensatore di alimentazione per l'amplificatore, non un condensatore di crossover per tweeter. Non metterlo in serie con un tweeter. I suoi avvisi sonori ti aiutano a individuare polarità inversa o problemi di tensione prima che influenzino il tuo sistema audio.
