Risposta rapida
Scegli il HR4988 per stampanti 3D o progetti CNC che richiedono cablaggio compatibile con StepStick e microstep preciso. Scegli il modulo A3967 EasyDriver quando desideri un driver più semplice e autonomo per progetti Arduino con motori passo-passo bipolari a 4, 6 o 8 fili.
Perché il HR4988 si adatta a stampanti 3D e macchine CNC
Il modulo HR4988 si basa sul driver per motori passo-passo HR4988 ed è progettato per applicazioni come stampanti 3D e macchine CNC dove il controllo preciso del motore passo-passo è importante. Il suo pinout è compatibile con il design StepStick, il che significa che può essere inserito negli shield RAMPS comuni e in altre schede in stile RepRap senza cablaggio aggiuntivo.
Se stai aggiornando o riparando un controller per stampante o CNC, il HR4988 è una sostituzione pratica perché segue la stessa impronta e mappatura dei pin che probabilmente già possiedi. Questa compatibilità fa risparmiare tempo e riduce la possibilità di errori di cablaggio.
Perché il A3967 è una buona scelta per progetti Arduino
Il modulo A3967 è compatibile con EasyDriver e utilizza il driver di microstep Allegro A3967SLB. È progettato per pilotare motori bipolari, inclusi motori cablati come bipolari, come motori passo-passo a 4, 6 o 8 fili, direttamente da un microcontrollore.
Questo modulo è una buona scelta per progetti Arduino autonomi dove desideri un driver compatto senza bisogno di uno shield o di una scheda di supporto separata. Il suo ingresso logico TTL predefinito di 5V semplifica il collegamento a microcontrollori comuni.
La compatibilità EasyDriver del A3967 significa anche che puoi seguire i numerosi tutorial e schemi di cablaggio esistenti per i moduli EasyDriver, il che può velocizzare il tuo progetto.
HR4988 vs A3967: compromessi in sintesi
- Cablaggio e compatibilità: Il HR4988 utilizza il pinout StepStick, quindi si adatta a shield RAMPS e RepRap. Il A3967 è compatibile con EasyDriver, che è più comune nei tutorial Arduino autonomi. Controlla la tua scheda o shield esistente prima di scegliere; questa è la differenza di cablaggio più grande.
- Supporto motori: Il A3967 supporta esplicitamente motori passo-passo a 4, 6 o 8 fili cablati come bipolari. Il HR4988 è destinato al controllo preciso del motore passo-passo in stampanti 3D e macchine CNC, ma il suo supporto esatto per i fili del motore non è specificato nel catalogo. Se hai un motore a 6 o 8 fili, il A3967 è la scelta documentata più sicura.
- Livello logico: Il A3967 accetta TTL a 5V per impostazione predefinita, che corrisponde alla maggior parte delle schede Arduino. Il livello logico del HR4988 non è indicato nel catalogo, quindi verifica la tensione di uscita del tuo controller. Per un progetto Arduino a 5V, il A3967 è più plug-and-play; per una scheda per stampante 3D, il HR4988 è progettato per quell'ecosistema.
Scheda prodotto
-

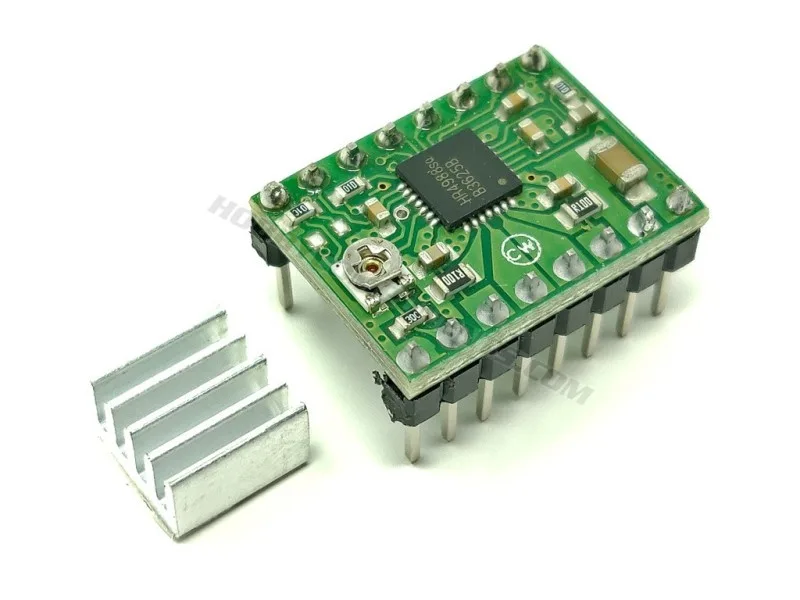

Driver per motore passo-passo HR4988: Questo modulo si basa sul driver per motori passo-passo HR4988 ed è ideale per stampanti 3D, CNC e altre applicazioni che richiedono un controllo preciso del motore passo-passo. Il suo pinout è compatibile con il design StepStick. Se utilizzi già schede RAMPS o altre schede compatibili StepStick, il HR4988 può essere una sostituzione diretta senza ricablare.
Driver per motore passo-passo HR4988
-

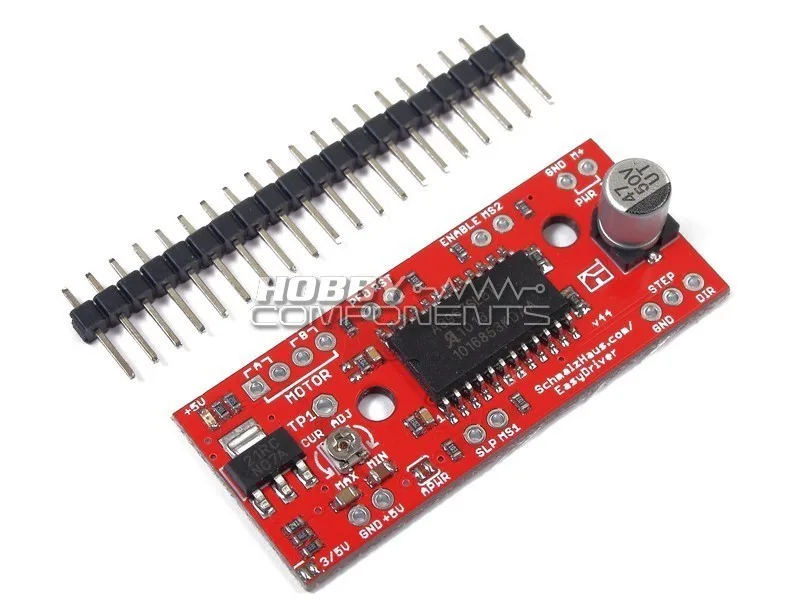

Modulo driver per motore passo-passo A3967: Questo modulo compatibile con EasyDriver utilizza il driver di microstep Allegro A3967SLB e può pilotare motori passo-passo a 4, 6 o 8 fili cablati come bipolari da un microcontrollore. Per impostazione predefinita accetta logica TTL a 5V. Il A3967 è una scelta semplice per progetti Arduino o altri progetti a logica di 5V dove desideri controllare un motore bipolare direttamente senza shield.
Modulo driver per motore passo-passo A3967
Quale driver scegliere?
Ideale per
- Stampanti 3D e progetti CNC che utilizzano RAMPS o altri shield compatibili con StepStick, dove il design plug-and-play del HR4988 fa risparmiare lavoro di cablaggio.
- Progetti che necessitano di un controllo preciso del motore passo-passo e seguono già la convenzione del pinout StepStick.
Non per
- Progetti Arduino autonomi che utilizzano motori bipolari a 6 o 8 fili, dove il supporto motore documentato del A3967 e la sua logica TTL a 5V lo rendono una scelta più semplice.
