Risposta rapida

Assembla l'IRIS 5.5" montando a secco il vano delle alette, adattando il supporto motore alla dimensione del motore scelto, quindi incollando con epossidica e realizzando i cordoni per una costruzione robusta e diritta.

Perché l'ordine di montaggio è importante

L'IRIS 5.5" utilizza un sistema LOC N FIN/RING che blocca le alette in posizione, quindi l'ordine di assemblaggio influisce direttamente sull'allineamento. Se incolli il supporto motore prima di montare a secco il vano delle alette, perdi la possibilità di regolare la posizione delle alette senza combattere con l'adesivo.

Prenditi del tempo per provare tutto prima di mescolare l'epossidica. Questo kit è progettato per essere adattabile, ma solo se pianifichi la dimensione del supporto motore prima di incollare.

Scegliere la dimensione del supporto motore

Il supporto motore standard da 75mm è adatto alla maggior parte dei voli ad alta potenza, ma l'IRIS si adatta fino a 54mm o 38mm con adattatori aggiuntivi. Decidi in anticipo in base alla disponibilità del motore e alle prestazioni previste. Un supporto da 75mm offre più opzioni di spinta, mentre un supporto più piccolo riduce il peso per voli più bassi.

Se prevedi di utilizzare motori più piccoli, installa l'adattatore durante l'assemblaggio piuttosto che dopo, per evitare inutili smontaggi in seguito.

Fasi di assemblaggio

  1. Monta a secco il vano delle alette: Fai scorrere il vano delle alette e le alette sul booster senza colla per confermare l'allineamento. Segna le posizioni delle alette con una matita. Controlla che tutte le alette siano a filo e a squadra prima di qualsiasi adesivo.
  2. Adatta il supporto motore: Se utilizzi un motore da 54mm o 38mm, installa ora l'adattatore nel supporto da 75mm. Incolla l'adattatore con epossidica e lascialo polimerizzare completamente. Assicurati che l'adattatore sia centrato in modo che il motore sia dritto.
  3. Incolla il supporto motore: Applica epossidica all'interno della fusoliera e inserisci il supporto motore. Utilizza un anello di centraggio per mantenerlo perpendicolare alla fusoliera. Controlla che il supporto sia a squadra prima che l'epossidica faccia presa.
  4. Fissa il vano delle alette: Fai scorrere il vano delle alette sul booster, allineandolo con i segni a matita. Incollalo con epossidica, quindi aggiungi piccoli cordoni esterni a ogni giunto delle alette. Pulisci l'epossidica in eccesso prima che polimerizzi per una finitura più pulita.
  5. Polimerizza e ispeziona: Lascia polimerizzare l'assemblaggio per tutto il tempo dell'epossidica, quindi ispeziona tutti i giunti per eventuali spazi vuoti o punti deboli. Aggiungi materiale per cordoni extra se necessario. Un'ispezione approfondita ora previene guasti alla rampa di lancio.

Informazioni sul prodotto

  • IRIS 5.5": Supporto motore standard da 75mm; facilmente adattabile fino a 54mm o 38mm con adattatori per supporto motore aggiuntivi. Puoi abbinare il supporto motore alla dimensione del tuo motore preferito senza modificare la fusoliera.

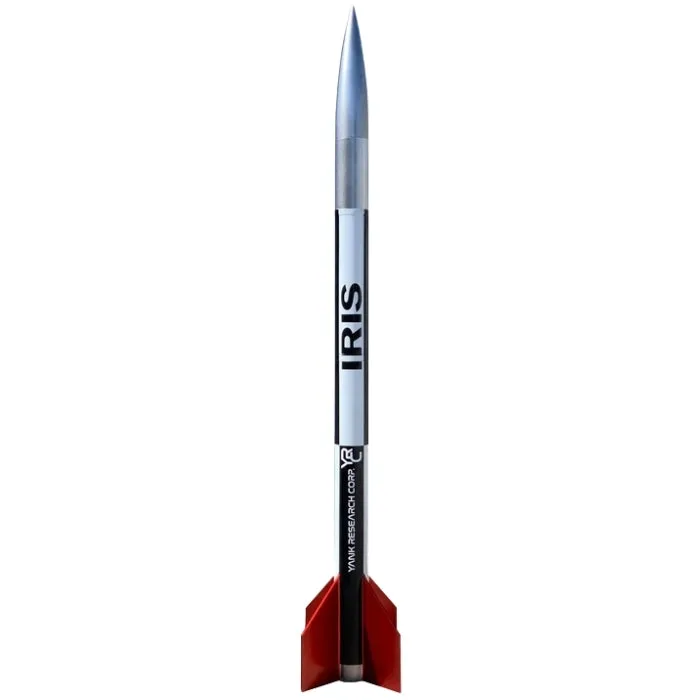

    5.5" IRIS

    IRIS 5.5"

  • IRIS 5.5": I dettagli costruttivi includono un sistema LOC N FIN/RING che garantisce un allineamento facile e più robusto che mai. L'anello delle alette blocca le alette in posizione, così ottieni alette dritte e robuste con meno misurazioni e serraggi.
