Risposta rapida

Per configurare l'AJA 3GDA, collega la tua sorgente SDI all'ingresso, distribuisci fino a sei uscite e alimenta l'unità. Assicura una corretta terminazione e integrità del segnale per un'uscita reclockata affidabile.

Perché il reclocking è importante

L'AJA 3GDA non solo distribuisce un singolo ingresso SDI a sei uscite, ma reclocca anche il segnale, aiutando a pulire jitter ed errori di temporizzazione che possono accumularsi su lunghe tratte di cavo. Questo è particolarmente importante quando si alimentano più dispositivi da un'unica sorgente, poiché un segnale debole o degradato può causare perdite di segnale o artefatti.

Per la maggior parte degli ambienti di produzione e broadcast, un amplificatore di distribuzione con reclocking come il 3GDA è un modo affidabile per mantenere la qualità del segnale. Tuttavia, nota che il reclocking non ripristina le informazioni video mancanti né corregge errori di segnale gravi; pulisce solo la temporizzazione. Se il segnale sorgente è gravemente corrotto, l'uscita rifletterà comunque quei problemi.

Passaggi di configurazione dell'AJA 3GDA

  1. Monta l'unità: Fissa l'AJA 3GDA in una posizione ben ventilata utilizzando i suoi fori di montaggio o posizionalo su una superficie piana. Assicurati che l'unità non sia esposta a calore o umidità eccessivi. Controlla che la superficie di montaggio sia stabile e non blocchi il flusso d'aria.
  2. Collega l'ingresso SDI: Utilizzando un cavo BNC di alta qualità, collega la tua sorgente SDI (3G, HD o SD) al connettore di ingresso sul 3GDA. Verifica che la sorgente stia emettendo un segnale valido prima di procedere. Conferma che il formato del segnale sorgente sia supportato (3G/HD/SD-SDI) per evitare problemi di assenza di segnale.
  3. Collega le uscite: Collega i cavi BNC dai sei connettori di uscita ai tuoi dispositivi di destinazione (monitor, mixer, registratori). Utilizza cavi sufficientemente lunghi ma non eccessivamente lunghi, poiché la degradazione del segnale aumenta con la distanza. Etichetta ogni cavo di uscita per evitare confusione durante la risoluzione dei problemi.
  4. Accendi l'unità: Collega l'adattatore di alimentazione fornito al 3GDA e inseriscilo in una presa di corrente. L'unità dovrebbe accendersi immediatamente; non c'è un interruttore di alimentazione su alcuni modelli, quindi verifica che l'indicatore LED sia acceso. Se il LED è spento, controlla la connessione di alimentazione e la presa.
  5. Verifica la distribuzione del segnale: Controlla ogni dispositivo collegato per confermare che riceva un segnale pulito. Se manca un'uscita, sostituisci il cavo con uno noto per isolare il problema. Testa tutte e sei le uscite, non solo una, per garantire la piena funzionalità.
  6. Test con un cavo lungo: Se stai utilizzando cavi BNC lunghi (ad esempio, oltre 100 metri), testa il segnale all'estremità lontana per assicurarti che il reclocking sia adeguato. Se vedi perdite di segnale, considera l'uso di un cavo di qualità superiore o di un amplificatore aggiuntivo. Documenta la lunghezza massima del cavo che funziona in modo affidabile nella tua configurazione per riferimento futuro.

Scheda prodotto

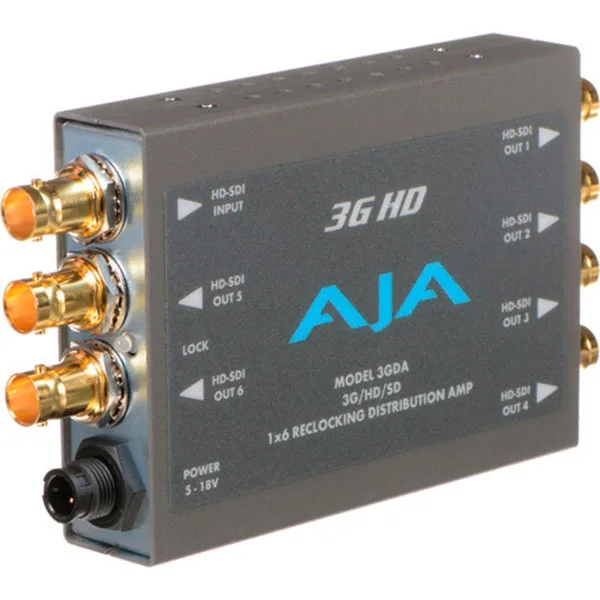

  • AJA 3GDA – Amplificatore di distribuzione e reclocking (1×6 3G/HD/SDI): L'AJA 3GDA è un amplificatore di distribuzione e reclocking 1x6 per segnali 3G/HD/SD-SDI. Ti consente di alimentare un'unica sorgente SDI fino a sei destinazioni mentre pulisce la temporizzazione del segnale, essenziale per flussi di lavoro multi-dispositivo affidabili.
