Risposta rapide
Usa il Blueprint Hand Crank 5-Pack per aggiungere alimentazione manuale alle tue costruzioni Blueprint, coinvolgendo gli studenti nella progettazione meccanica e nella risoluzione di problemi. Ecco come assemblarli e usarli efficacemente in classe.
Perché le manovelle sono un'aggiunta preziosa
Le manovelle introducono un elemento meccanico tangibile nei progetti di robotica e ingegneria. Permettono agli studenti di esplorare come il movimento rotatorio si traduce in movimento, un concetto fondamentale nell'educazione STEM.
A differenza dei componenti motorizzati, le manovelle sono silenziose, non richiedono batterie e danno agli studenti il controllo diretto su velocità e direzione. Questo le rende ideali per sfide di progettazione mirate e per testare il vantaggio meccanico.
Compromessi da considerare
Le manovelle si basano sullo sforzo manuale, quindi non sono adatte a progetti che richiedono rotazione sostenuta ad alta velocità o sincronizzazione precisa. Aggiungono anche una parte mobile che può diventare un punto di rottura se non fissata correttamente.
Per le classi con tempo limitato, il processo di assemblaggio potrebbe essere un po' complicato per gli studenti più giovani. Pre-assemblare alcune manovelle o far lavorare gli studenti in coppia può aiutare a mantenere il ritmo.
Passaggi per assemblare e usare la manovella
- Raccogli i materiali: Prendi il Blueprint Hand Crank 5-Pack, il tuo Blueprint Build Kit o Class Pack e i 0.5x Pitch Shaft Collars necessari. Controlla che tutte le parti siano presenti prima di iniziare. Collari dell'albero mancanti renderanno la manovella instabile, quindi inventaria tutte le parti prima.
- Inserisci l'albero attraverso l'inserto di blocco: Fai passare l'albero da 50mm della manovella attraverso l'inserto di blocco sulla tua costruzione. Assicurati che passi senza intoppi e si allinei con il punto di rotazione previsto. Se l'albero non scorre facilmente, controlla eventuali ostruzioni o disallineamenti—non forzarlo.
- Fissa con il collare dell'albero: Fai scorrere un 0.5x Pitch Shaft Collar sull'albero e stringilo per bloccare la manovella in posizione. Questo impedisce slittamenti durante il funzionamento. Un collare allentato farà oscillare la manovella; assicurati che sia ben stretto ma non troppo.
- Testa la rotazione: Gira la manovella manualmente per verificare una rotazione fluida. Controlla eventuali blocchi o resistenze che potrebbero indicare un disallineamento. Se la rotazione non è fluida, ricontrolla la tenuta del collare e l'allineamento dell'albero.
- Integra in una costruzione: Collega la manovella a un ingranaggio, una ruota o un altro meccanismo per azionare il movimento. Incoraggia gli studenti a sperimentare diversi rapporti di trasmissione per vedere come cambiano forza e velocità. Questo è un ottimo momento per discutere di vantaggio meccanico e compromessi di progettazione.
- Usa in un'attività in classe: Progetta una sfida in cui gli studenti devono spostare un oggetto o sollevare un peso usando la manovella. Chiedi loro di documentare il processo e i risultati. Riflettere su ciò che ha funzionato e ciò che no rafforza il ciclo di progettazione ingegneristica.
Dettagli prodotto
-

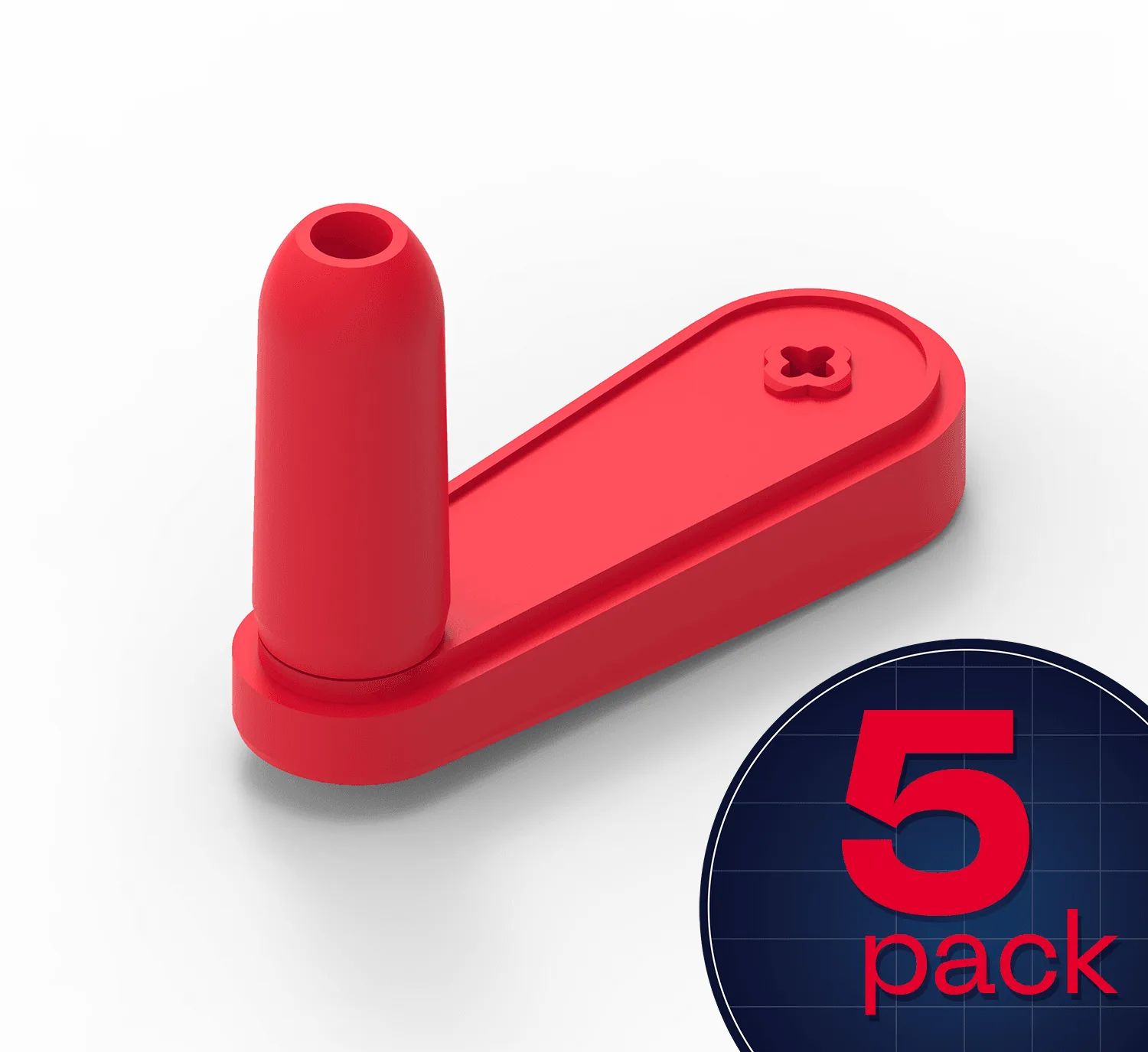

Blueprint Hand Crank 5-Pack: Ogni manovella ha un albero da 50mm e un movimento circolare da 100mm, progettati per passare attraverso l'inserto di blocco ed essere fissati con un 0.5x Pitch Shaft Collar. Questo garantisce una rotazione stabile e senza oscillazioni, cruciale per prestazioni meccaniche costanti nelle costruzioni degli studenti.
