簡単な回答

キャブレター用フューエルログは、1つの入口からデュアルフィードキャブレターの両方のボウルに燃料を供給する分配ブロックで、ボウル間の燃料圧力と量をより一定に保ちます。ほとんどのストリートおよび軽度のパフォーマンスビルドでは、内蔵ゲージポートとリターン式レギュレーターを備えた高品質のフューエルログキットをインストールし、運転前にすべての継手を圧力テストしてください。シングルフィードキャブレターのみを使用する場合、フューエルログは実際の利点なしに配管を追加するだけです。

キャブレター用フューエルログは、シンプルな問題を解決します。デュアルフィードキャブレターには2つの燃料入口があり、T字継手で1本のラインから供給すると、負荷がかかったときに片方のボウルが燃料不足になる可能性があります。ログはそのT字継手を専用の分配ブロックに置き換え、両方のボウルが同じ燃料圧力と容量を受け取るようにします。その結果、特にハードな発進や長い加速時に、より安定した空燃比が得られます。

このガイドでは、キャブレターの燃料ログ設定の全手順を順を追って説明します。必要なかどうかの判断から、最終的な漏れチェックまでをカバーします。その過程で、漏れや取り付け不良、誤ったトラブルシューティングの原因となるよくある間違いを確認できます。この手順は、ほとんどのV8および直列6気筒キャブレターエンジンに適用されます。新規ビルドの配管作業でも、既存の燃料システムのアップグレードでも同様です。

キャブレター燃料ラインの役割と効果的な使用場面

フューエルログは、1つの入口と2つ以上の出口を持つ機械加工されたブロックで、通常はゲージポートとプレッシャーレギュレーター用の設備を備えています。キャブレターの燃料入口に取り付け、燃料を両方のボウルに均等に分配します。主な利点は、安定した燃料供給です。T字継手を使用すると一方のボウルが優先されますが、この部品を使用すると両方のボウルが同じ速度で満たされます。これは、持続的な高回転使用や急激なスロットル操作が行われるエンジンで特に重要です。

燃料ログは配管も整理します。真鍮製の継手やホースクランプの迷路の代わりに、1本のフィードライン、レギュレーター、ゲージが1つのアセンブリにまとめられます。これにより、ラインを外すことなくキャブレターで燃料圧力を読み取り、レギュレーターを調整できるため、チューニングやトラブルシューティングが容易になります。ほぼストックのクルーザーの場合、メリットは小さいですが、すっきりとしたレイアウトと簡単な圧力チェックには依然として価値があります。

  • 最適な用途：デュアルフィードキャブレター、リターンスタイルレギュレーター付きエンジン、そしてフロート室の燃料レベルを一定に保つことが重要なセットアップ。
  • 該当する場合はスキップ：シングルフィードキャブレター、またはすでに安定した圧力を供給する純正燃料システムを使用している場合。

部品を購入する前に、燃料ラインの配管計画を立てましょう

燃料経路をマッピングすることから始めます。タンク→フィルター、フィルター→ポンプ、ポンプ→レギュレーター、レギュレーター→フューエルログ、ログ→キャブレターボウル、そしてレギュレーターがリターン式の場合はリターンラインをタンクに戻します。レギュレーターの設置場所を決めます。インナーフェンダーやファイアウォールに取り付けると、アクセスしやすく排気熱から遠ざけられますが、ラインが長くなります。ログ自体に取り付けると配管が短くなり、圧力損失が低減します。

次に、ラインのタイプとサイズを選択します。ほとんどのキャブレター式ストリートビルドでは、6AN または 8AN のホースとフィッティングを使用します。レギュレーターとフューエルログのインレットサイズにホースを合わせ、アダプターを重ねないようにしてください。特定のフィッティングサイズやねじピッチが不明な場合は、推測せずにメーカーの仕様を確認してください。間違ったアダプターは、フューエルログの取り付けが途中で止まる最も一般的な原因です。

  • すべての接続を書き留めてください：ポンプ出口、フィルター入口/出口、レギュレーター入口/出口、ログ入口、両方のボウル出口。
  • 燃料ログをヘッダーチューブやその他の熱源から遠ざけて、ベーパーロックのリスクを低減してください。

適切な燃料ログキットとサポート部品を準備する

完全な燃料ログキットには、ログ本体、取り付け金具、キャブレターに接続するための継手が含まれている必要があります。また、燃料圧力レギュレーター、ゲージ、ホース、ホースエンドも必要です。レギュレーターがリターン式の場合は、リターンラインと継手を追加します。デッドヘッドレギュレーターの場合は、リターンを省略できますが、低需要時に圧力安定性がいくらか低下します。

チューニング中に読み取り可能な燃料圧力ゲージを使用してください。液封式ゲージは乾式ゲージよりも振動に強く、ゲージを取り付けたままにする場合に重要です。レギュレーターに関しては、リターン式ユニットが燃料ログセットアップに適しています。余分な圧力をタンクに戻し、ポンプをデッドヘッドさせる必要がないため、燃料をより低温に保ち、圧力をより安定させます。

  • アダプターをご注文される前に、ログ入口がレギュレーターの出口サイズに合っていることをご確認ください。
  • ログとレギュレーターの継手用に予備のOリングまたはシーリングワッシャーを購入してください。漏れに対する安価な保険です。

燃料ログをステップバイステップでインストール

ラインを開く前に、バッテリーを外し、燃料圧力を抜いてください。キャブレターのインレットから古い燃料ラインとフィッティングを取り外します。インレットのネジ山を清掃し、損傷がないか点検します。レギュレーターを計画した位置に取り付け、新しいガスケットまたはOリングを使用してキャブレターのインレットにフューエルログを取り付けます。まずログのフィッティングを手で締め、次にログ本体を支えながらレンチで締め付け、キャブレターのネジ山に負荷がかからないようにします。

レギュレーターからログインレットへフィードラインを接続し、リターンラインが装備されている場合はそれを接続します。ホースを鋭利なエッジや熱源から遠ざけ、クッション付きクランプで固定します。圧力計をログポートに取り付けます。すべての接続が完了したら、レギュレーターの調整ネジを外側に回して圧力を下げ、イグニッションを操作するか、クランクを短時間回してシステムを加圧し、エンジンを始動する前に漏れがないか確認します。

  • よくある間違い：AN継手を締めすぎること。シールはフレア面で行われ、トルクで行うわけではないため、しっかり締まっていれば十分です。
  • チェックポイント：ポンプを作動させた状態で、圧力が安定していることを確認してください。圧力が低下する場合は、走行前に漏れ箇所を特定してください。

燃料圧力を設定し、漏れがないか確認してください

エンジンをアイドリング状態にして、キャブレターが必要とする圧力にレギュレーターを調整します。ほとんどのストリート用キャブレターは、5 ～ 7 psi の間で最もよく作動しますが、推測せずに、お使いのキャブレターの仕様を確認してください。リターン式レギュレーターをお使いの場合は、エンジンをかけた状態で圧力を設定し、リターンラインが流れるようにします。ゲージの変動に注意してください。針が激しく振れる場合は、レギュレーターの摩耗やライン内のエアの混入が考えられます。

圧力を設定したら、エンジンを切り、数分間ゲージを観察します。ゆっくりとした低下は、継手の漏れ、レギュレーターのダイヤフラム不良、または逆止弁の問題を示しています。継手を布で拭き、新しい燃料の滲みがないか確認します。運転前に漏れを修理してください。システムが圧力を保持したら、短い試運転を行い、エンジンが冷えている状態で継手を再確認します。

  • リターン式システムではエンジンを切った状態で圧力を設定しないでください。読み取り値が不正確になります。
  • 最初の熱サイクル後は、すべての継手を再確認してください。熱膨張により接続が緩む可能性があります。

燃料ログのインストール手順の概要

  1. 圧力を抜き、バッテリーを外します： 燃料ラインを開ける前に、システムの圧力を抜き、バッテリーのマイナス端子を外してください。残留燃料は布で拭き取ってください。 チェックポイント：最初の継手を緩めた際に燃料が噴出しないこと。
  2. レギュレーターと燃料ログを取り付けてください: レギュレーターを所定の位置に取り付け、新しいガスケットまたはOリングを使用して燃料レールをキャブレターのインレットに取り付けます。最初に手で締め、レール本体を支えながらしっかりと締め付けてください。 よくある間違い：締め付け時にネジ山をキャブレターのボルトに引っ掛けたままにすると、ネジ山を傷める可能性があります。
  3. 供給ラインとリターンラインを接続します： レギュレーターからログインレットへフィードラインを配管し、レギュレーターがリターン式の場合はリターンラインも配管します。ホースを熱源や鋭利なエッジから遠ざけ、クッション付きクランプで固定してください。 チェックポイント：ホースは排気部や可動部に決して触れないようにしてください。
  4. 圧力計を取り付け、ベース圧力を設定します： ゲージをログポートにねじ込み、ポンプを作動させてシステムを加圧します。エンジンを作動させた状態で、レギュレーターをキャブレターの指定圧力に調整します。 よくある間違い：リターン式システムでエンジンを切った状態で圧力を設定すると、誤った測定値になります。
  5. 熱サイクル後の漏れテストと再確認： エンジンを切った状態で圧力計の圧力低下を確認し、すべての継手を乾燥させて点検してください。最初の走行と冷却後に、すべての接続部を再確認して漏れがないか確認します。 次のステップ：圧力が保持されない場合は、レギュレーター、ログ、継手を一つずつ隔離して漏れを特定します。

クリーンな燃料ログ設定をサポートする燃料システム部品

  • 110mm ビレット燃料フィルターレギュレーター 10 ミクロン: DWFFR-X 110mm ビレット燃料フィルターレギュレーター、10ミクロン 10ミクロンのフィルターとレギュレーターを1つのユニットに統合することで配管を簡素化し、キャブレターを異物から保護します。新しい燃料供給ラインを配線する際に便利です。

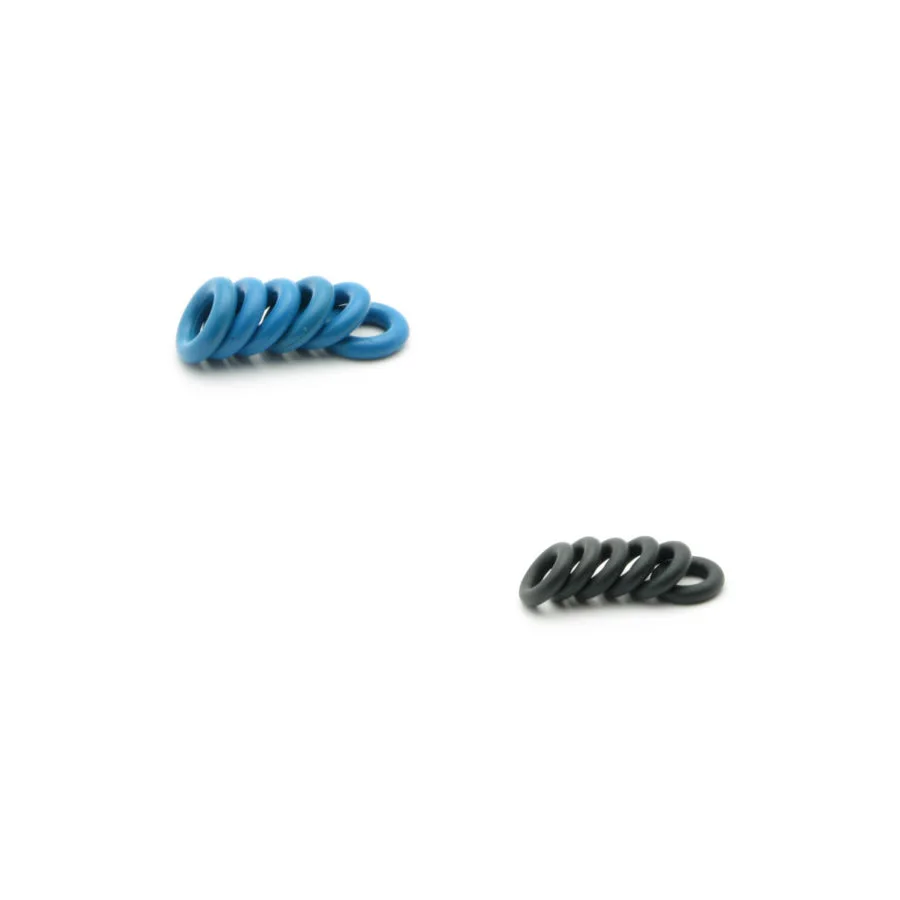

  • DW 交換用 Oリング 6 シリンダー: DW 燃料インジェクター交換用 O リング 6 シリンダー。ご注文の処理には、特定の DW インジェクターの品番が必要です。燃料システムの他の部分で DW インジェクターを使用している場合、適切な交換用 O リングを用意しておくことで、メンテナンス時の漏れを防げます。ただし、これらはインジェクター用であり、キャブレターのログフィッティング用ではありません。

キャブレター用フューエルログのセットアップは、配管を計画しシステムの圧力テストを行うことで、より安定した燃料供給と簡単なチューニングが実現する、わかりやすいアップグレードです。リターン式レギュレーターを使用し、ログを熱源から遠ざけ、最初のヒートサイクル後にすべての継手を再確認してください。シングルフィードのキャブレターのみを使用している場合は、他の部分に費用をかけ、現在の燃料システムをシンプルに保ちましょう。
