クイックアンサー
CarTablet Pro Maxをダッシュボードまたはフロントガラスに取り付け、バックカメラケーブルをリアナンバープレートエリアまで配線し、電源とビデオを接続して、タブレットの設定でカメラを有効にします。
始める前に：バンドルに含まれるもの
CarTablet Pro Maxバンドルには、タブレット本体、対応バックカメラ、電源ケーブル、ビデオ延長コードが含まれています。タブレットはワイヤレスApple CarPlay、Android Auto、内蔵4Kドライブレコーダーをサポートしており、バックカメラを追加することで、純正ラジオを交換せずに後方視認性を向上させます。
ケーブル配線経路は、切断や穴あけの前に計画してください。ビデオケーブルはリアカメラからタブレットまで配線するため、ナンバープレートから取り付け位置までの距離を測定してください。ほとんどの車両では約15～20フィートのケーブルが必要です。付属の延長コードは通常、セダンやSUVで十分な長さです。
取り付け手順
- CarTablet Pro Maxを取り付ける： ダッシュボードまたはフロントガラスエリアを清掃します。吸盤マウントを、視線の近くの滑らかで平らな面に取り付けます。しっかりと押し込み、レバーをロックします。タブレットがカチッと音がするまでマウントに装着します。 テクスチャ加工された面や曲面は避けてください。吸盤のグリップが時間とともに弱まる可能性があります。
- バックカメラケーブルを配線する： 車両の後方から始めます。ナンバープレートのライトハウジングを1つ取り外すか、プレートの近くに小さな穴を開けます。カメラのビデオケーブルをトランクまたはテールゲートを通り、ドアシルまたはヘッドライナーに沿って前方のタブレット取り付け位置まで配線します。ケーブルが可動部品に接触しないよう、結束バンドで固定します。 ケーブルを排気熱や鋭い金属エッジから遠ざけてください。金属パネルを通す場合は、グロメットやスプリットルームを使用してください。
- バックカメラに電源を接続する： バックライトワイヤー（通常はテールライトハーネスのプラス線）にTタップまたははんだ付けで接続します。カメラの赤い電源ワイヤーをこのバックライトのプラス線に接続します。カメラの黒いワイヤーをシャーシのきれいな金属部分にアースします。 タッピングの前にマルチメーターでバックライトをテストしてください。一部の車両ではネガティブスイッチ回路を使用しており、リレーが必要です。
- ビデオケーブルをタブレットに接続する： カメラ延長ケーブルのRCAまたはA/Vコネクタを、CarTablet Pro Maxの対応する入力に差し込みます。入力は通常、タブレットの配線ハーネスで「CAM IN」または「Rear Cam」と表示されています。 タブレットに複数のビデオ入力がある場合は、バックカメラ用と表示された入力を使用していることを確認してください。ドライブレコーダー入力を使用しても、リバース表示はトリガーされません。
- 設定でバックカメラを有効にする： CarTablet Pro Maxの電源を入れます。設定 > カメラ > リアカメラに移動し、トグルをオンにします。適切なトリガー方法（バックライト信号または手動スイッチ）を選択します。車両がバックライト信号を使用する場合、リバースギアに入れるとタブレットが自動的にカメラビューに切り替わります。 カメラ画像が表示されない場合は、トリガーワイヤーの接続とビデオ入力の選択を再確認してから、カメラの故障を疑ってください。
- テストと設置の固定： エンジンをかけた状態でリバースギアに入れます。タブレットにクリアな後方視界が表示されることを確認します。必要に応じてカメラ角度を調整します。すべてが正常に動作したら、ケーブルをきれいにまとめ、トリムパネルを再取り付けし、付属のネジまたは接着剤でカメラブラケットを固定します。 実走テストを行ってください。振動によりマウントやケーブル接続が緩む可能性があります。最初の走行後、必要に応じて再締め付けを行ってください。
このガイドで紹介する製品
-

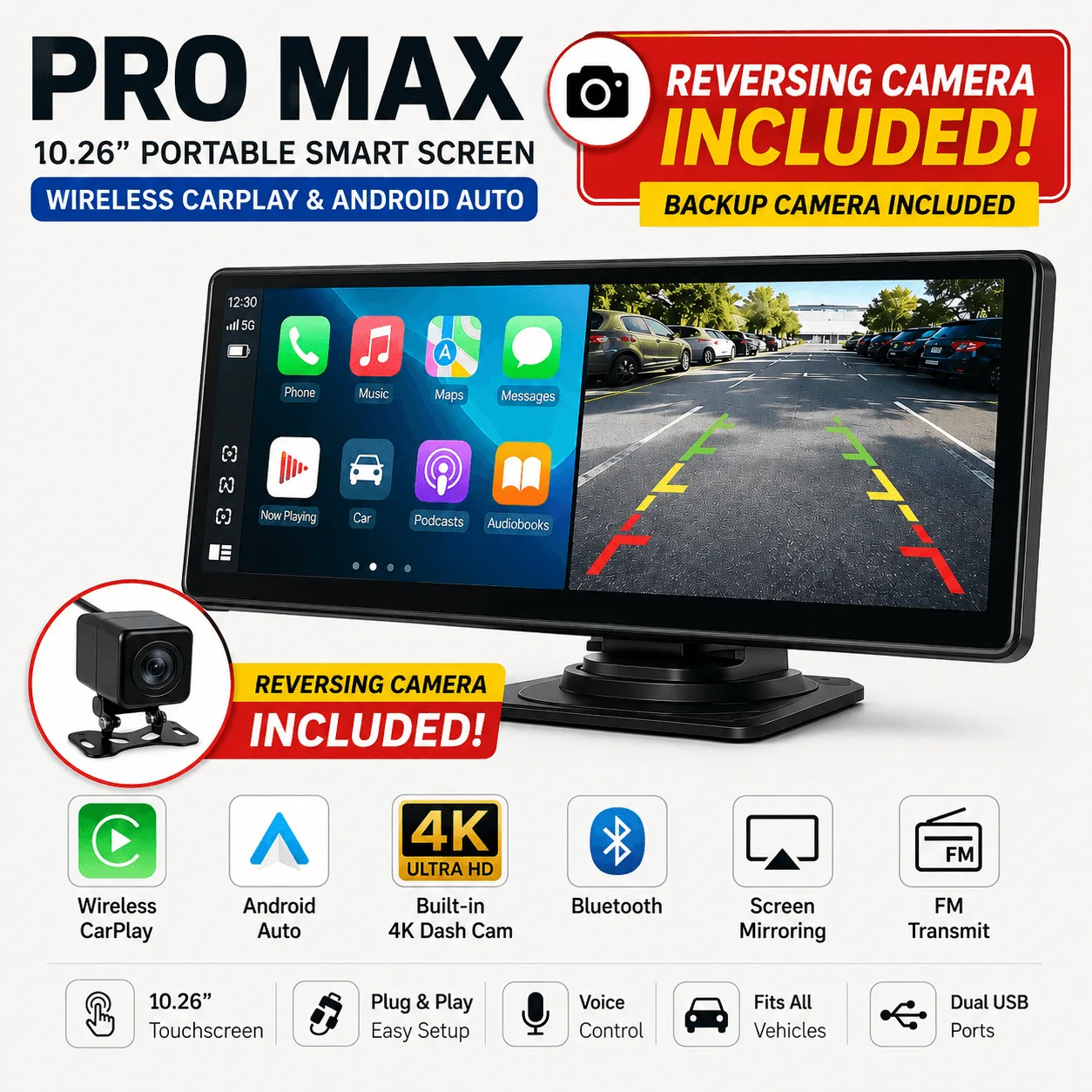

CarTablet Pro Max™ + バックカメラバンドル: このバンドルにはCarTablet Pro Maxと対応バックカメラが含まれており、前方・後方の完全な視認性システムを提供します。別途カメラやアダプターを購入する必要はありません。すべてが箱から出してすぐに連携するように設計されています。
